LM3489-Q1系列 具有使能引腳的汽車級 4.5-35V 遲滯非同步 PFET 降壓控制器數據手冊

科技綠洲 ? 2025-04-01 09:28 ? 次閱讀

LM3489 器件是一款高效 PFET 開關穩壓控制器,可以 用于快速輕松地開發小型、高性價比的開關降壓穩壓器,以實現寬 應用范圍。磁滯控制架構提供了簡單的設計,沒有任何 使用各種外部元件的控制回路穩定性問題。PFET 架構 還允許低元件數量以及超低壓差、100% 占空比運行。 另一個優點是在輕負載下高效運行,而不會增加輸出紋波。一個 專用使能引腳提供僅消耗 7 μA 電流的關斷模式。保持使能引腳未連接 默認為 ON。
*附件:LM3489x 帶使能引腳的遲滯 PFET 降壓控制器數據表.pdf

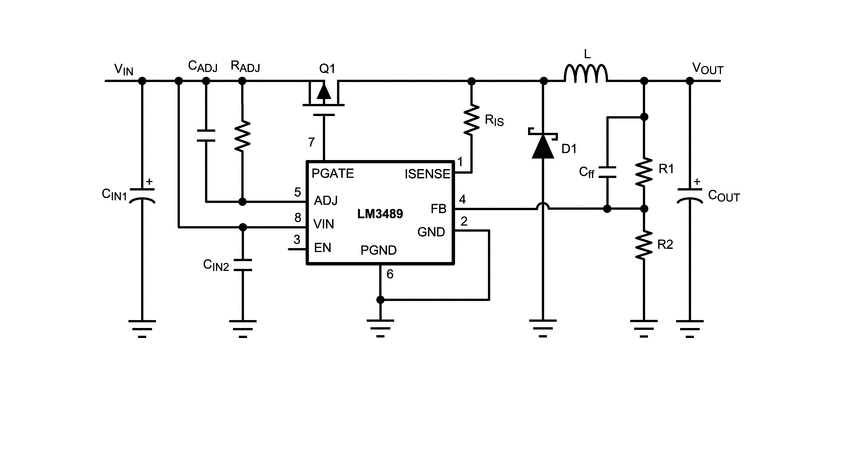

可以通過測量 PFET 兩端的電壓來實現限流保護 R DS(開啟) ,因此無需檢測電阻。一個感應電阻器 如果需要,可用于提高電流限制精度。逐周期電流限制可以是 使用單個電阻器進行調整,確保在輸出電流范圍內安全運行。

特性

  • 符合汽車零部件要求
  • 符合 AEC-Q100 標準,結果如下:
    • 器件溫度等級 1:-40°C 至 125°C 環境工作溫度范圍
    • 器件 HBM ESD 分類 2 級
    • 器件 CDM ESD 分類等級 C5
  • 易于使用的控制方法
  • 無需控制環路補償
  • 4.5V 至 35V 寬輸入范圍
  • 1.239 V 至 V可調輸出范圍
  • 高效率:93%
  • ±1.3% (整個溫度范圍內為 ±2%)內部基準
  • 100% 占空比作
  • 最大工作頻率 > 1 MHz
  • 限流保護
  • 專用使能引腳(如果未連接,則亮起)
  • 關斷模式僅消耗 7μA 的電源電流
  • 8 引腳 VSSOP 封裝

參數

方框圖

1. 概述

  • ?產品名稱?:LM3489x
  • ?制造商?:Texas Instruments
  • ?類型?:遲滯PFET降壓控制器,帶有使能引腳
  • ?應用?:適用于多種電源管理應用,包括電池供電的便攜式設備、分布式電源系統、高功率LED驅動器等

2. 主要特性

  • ?AEC-Q100認證?:適用于汽車電子應用
  • ?寬輸入電壓范圍?:4.5V至35V
  • ?可調輸出電壓范圍?:1.239V至VIN
  • ?高效率?:高達93%
  • ?內部參考電壓?:±1.3%(±2%在過溫條件下)
  • ?最大工作頻率?:超過1MHz
  • ?電流限制保護?:具有循環電流限制功能
  • ?使能引腳?:用于控制器件的開關,未連接時默認為開啟狀態

3. 電氣特性

  • ?工作溫度范圍?:-40°C至125°C(LM3489-Q1)
  • ?熱阻?:如DGK(VSSOP)封裝的結到環境熱阻為163.7°C/W
  • ?反饋電壓?:典型值為1.239V
  • ?使能閾值電壓?:1.15V至1.85V
  • ?靜態電流?:在FB=1.5V(非切換狀態)下為280μA至400μA
  • ?門驅動輸出電流?:源電流高達0.44A,匯電流高達0.1A

4. 功能描述

  • ?遲滯控制?:采用遲滯控制方案,無需內部振蕩器,開關頻率取決于外部組件和工作條件
  • ?電流限制?:通過檢測PFET的RDS(ON)或外部感測電阻來實現循環電流限制
  • ?軟啟動?:可通過在R_ADJ并聯電容來實現軟啟動功能
  • ? 可調欠壓鎖定(UVLO) ?:通過外部分壓器設置UVLO電平

5. 應用信息

  • ?設計指南?:包括電感選擇、輸出電容器選擇、輸入電容器選擇、電流限制編程、續流二極管選擇、PFET選擇等詳細步驟
  • ?布局建議?:強調了PCB布局的重要性,提供了布局指南和示例

6. 封裝與可用性

  • ?封裝類型?:8引腳VSSOP封裝
  • ?樣品與量產狀態?:活躍產品,推薦用于新設計
