概述

ADRF6658是一款高性能、低功耗、寬帶、雙通道無線電頻率(RF)下變頻器，集成中頻(IF)數字控制放大器(DGA)，適用于寬帶、低失真基站無線電接收機。

雙通道Rx混頻器為雙平衡吉爾伯特單元混頻器，具有高線性度和出色的圖像抑制能力。 兩款混頻器均可將50 Ω RF輸入轉換為開集寬帶IF輸出。 在混頻器輸入前，RF輸入端的內部可調諧巴倫可抑制RF信號諧波并衰減帶外信號，從而減少輸入反射和帶外干擾信號。 靈活的本振(LO)架構允許使用差分或單端LO信號。

雙通道IF DGA基于ADL5201和ADL5202，固定差分輸出阻抗為100 Ω。通過片內SPI，或支持閂鎖功能的獨立6位并行端口，可在31.5 dB范圍內調節增益，步進為0.5 dB。 從混頻器輸入至IF放大器輸出的各通道以及LC級間帶通濾波器，可實現26.5 dB的最大電壓轉換增益。

ADRF6658采用ADI公司的高速SiGe工藝制造，提供緊湊型7 mm × 7 mm、48引腳LFCSP封裝，工作溫度范圍為?40°C至+105°C。
數據表：*附件：ADRF6658集成IF放大器的寬帶雙通道RX混頻器技術手冊.pdf

應用

• 蜂窩基站和無線基礎設施接收機（W-CDMA、TD-SCDMA、WiMAX、GSM、LTE、PCS、DCS、DECT）
• 有源天線系統
• PTP無線電鏈路下變頻器
• 無線局域網(LAN)和有線電視設備

特性

• 寬帶、雙通道、有源下變頻混頻器
• 低失真、快速建立、IF DGA
• RF輸入頻率范圍：690 MHz至3.8 GHz
• RF輸入端的可編程巴倫
• 差分和單端LO輸入模式
• 差分IF輸出阻抗：100 ?
• 可通過三線式串行端口接口(SPI)進行編程
• 對于RF=1950 MHz、IF=281 MHz、高線性度模式：
  • 電壓轉換增益，包括IF濾波器損耗：?5至+26.5 dB
  • （更多詳細信息，請參見數據手冊）
• 靈活的省電模式，針對低功耗操作
• 通道使能后的上電時間：100 ns，典型值
• 3.3 V單電源
• 高線性度模式：440 mA
• 低功耗模式：260 mA

功能框圖

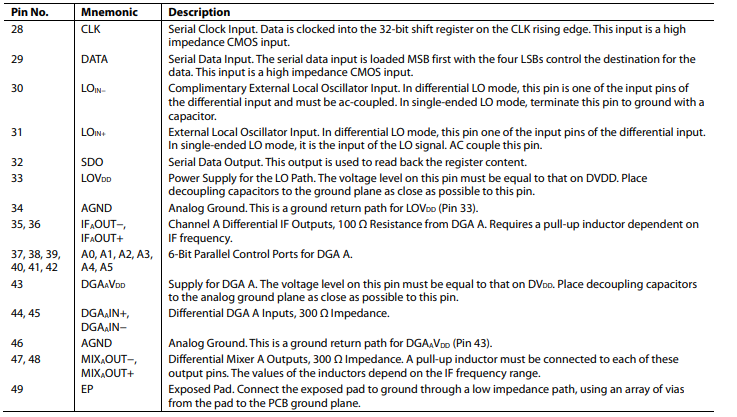

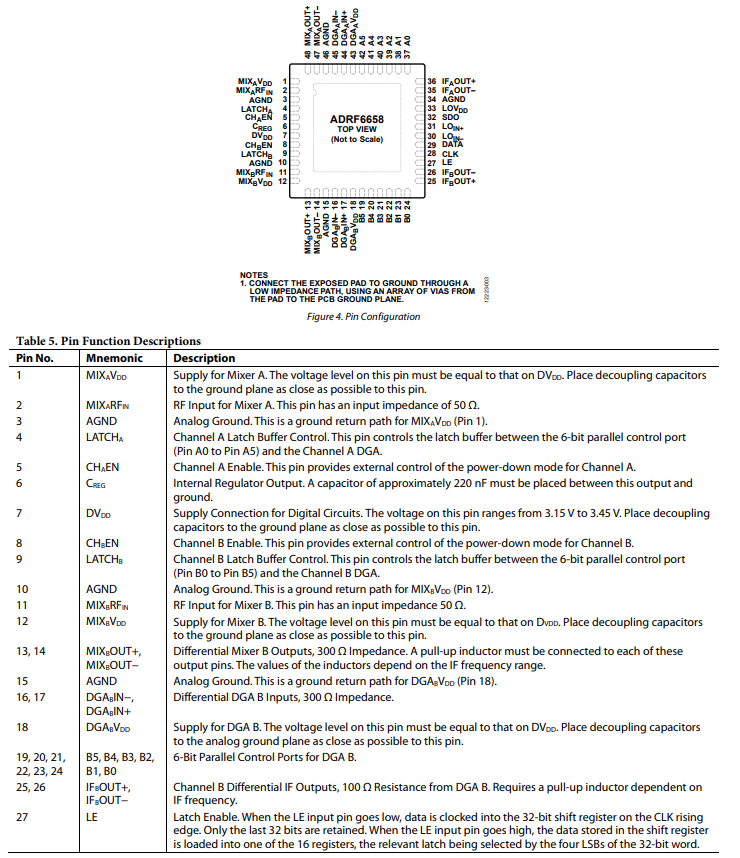

引腳配置描述

工作原理
雙混頻器核心

ADRF6658提供兩個基于吉爾伯特單元設計的雙平衡有源混頻器。射頻（RF）輸入、本振（LO）輸入和中頻（IF）輸出相互獨立，在1 dB壓縮點（P1dB）下可提供最大30 dBm的射頻輸入功率。混頻器的輸入阻抗設計為50 Ω，外部射頻扼流圈連接到電源。
射頻端口

在ADRF6658的每個通道（MIX_RFEx和MIX2_RFEx）中，射頻輸入單端信號通過巴倫轉換為差分信號，然后饋入混頻器部分。混頻器的調諧由兩個寄存器控制：射頻巴倫輸出緩沖器（Cac0）在寄存器13中（Bits[DB12:DB10]），以及射頻巴倫輸出緩沖器（Cac1）在寄存器13中（Bits[DB19:DB17]）。
混頻器偏置電路

帶隙基準電路生成混頻器使用的參考電流。混頻器本振電路的偏置電流可通過寄存器13中的Bits[DB26:DB25]進行編程設置。
電壓轉換（V to I）電路

從巴倫來的差分射頻單端信號，在內部生成的參考電流的作用下，輸入到一個電壓 - 電流轉換器（MIX_RFEx或MIX2_RFEx引腳），該轉換器將電壓轉換為輸出電流。混頻器的偏置電流和V to I電路的偏置電流可通過寄存器13中的Bits[DB24:DB22]進行調整。調整電流可改善I/Q3和P1dB性能，但會增加單邊帶噪聲系數（SSB NF）。調整電流超過一定范圍后，混頻器轉換增益在很寬的輸入功率范圍內會接近恒定。混頻器V to I增益設置允許動態調整增益，設置為3或4時會影響轉換增益，同時保持良好的I/Q3和SSB NF性能。
混頻器斷電

通過對寄存器13中的Mixer A使能位（Bit DB35）和Mixer B使能位（Bit DB34）進行編程，可以關閉混頻器。對這些位進行編程設置為低電平，可關閉混頻器。
混頻器輸出

混頻器輸出端使用一對150 Ω的電阻連接到正電源，這樣可提供300 Ω的差分輸出阻抗，與增益放大器（DGA）模塊的輸入阻抗匹配。可以通過使用輸出緩沖器（將射頻扼流圈連接到正電源），或使用中心抽頭連接到正電源的輸出變壓器，來下拉混頻器輸出。混頻器輸出可進行交流耦合，并可在高達5.4 GHz的頻率下工作。

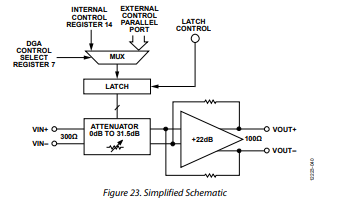

數字增益放大器（DGA）基本結構

在每個通道中，ADRF6658內置了一個可變?cè)鲆娣糯笃?/u>（DGA）。每個放大器由一個300 Ω差分輸入阻抗的數字控制無源衰減器、一個增益為10 dB的有源放大器以及每個輸出端的100 Ω負載組成。DGA模塊的輸入阻抗與混頻器的輸出阻抗匹配。

每個放大器的增益可通過串行控制寄存器，或通過外部6位并行端口進行獨立編程。DGA控制選擇位由寄存器14中的Bit DB22決定。對該位進行編程設置為0時，通過寄存器14中的Bits[DB17:DB12]設置增益；設置為1時，增益由施加到6位外部并行控制接口（通道A為Pin A0至A5，通道B為Pin B0至B5）的二進制值設置。

輸入系統

每個放大器輸入端的直流電壓設置為約1.1 V。這兩個獨立的內部電壓參考電路無法訪問，也不能進行調整。

通過設置寄存器14中的Bit DB5和Bit DB4，可以使放大器斷電。當放大器斷電時，每個放大器的靜態電流降至約10 μA（典型值）。無論寄存器14中Bit DB5和Bit DB4的狀態如何，輸入端的直流電平仍保持在約1.1 V。
