一、模塊來源

模塊實物展示：

二、規格參數

輸入電壓：2.8V-5.5V

IO電壓：3.3V（模塊引腳輸出電壓）

額定電流：500uA~10mA

控制方式：串口

以上信息見廠家資料文件

三、移植過程

3.1查看資料

此芯片最大的優勢在于能夠靈活的更換 SPI-flash 內的語音內容，省去了傳統語音芯片需要安裝上位機更換語音的麻煩，SPI FLASH 直接模擬成 U 盤，跟拷貝 U 盤一樣，非常方便。使得產品研發和生產變得便捷簡單。一線串口控制模式、RX232 串口控制可選，為研發提供更多的選擇性。

USB 數據線連接芯片，插上電腦，電腦會自動識別，如下圖所示:出廠內部自帶了10首語音。

注意語音內容不可太長，防止內存不夠。

電腦自動識別

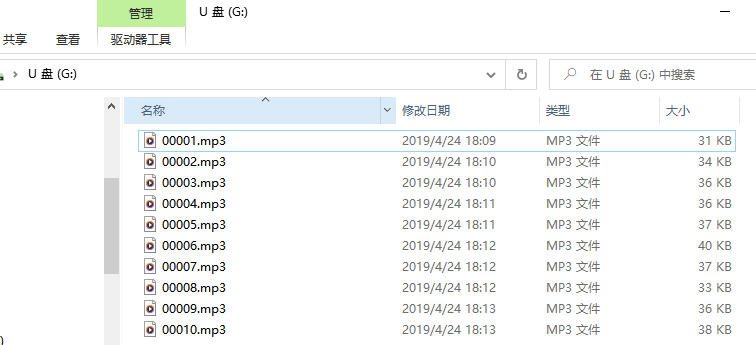

U盤內部

該模塊分有單獨IO控制、一線串行控制、兩線串口控制。

單獨IO口控制

如果需要更新語音，把要放置的聲音拷貝過去按照相應格式命名即可。按 5 位數字進行命名，即 00001、00002......00007。

一線串行控制

兩線串口控制

波特率為 9600，數據位：8 ，停止位 1 位，檢驗位 N

3.2引腳選擇

模塊接線圖

3.3移植至工程

移植步驟中的導入.c和.h文件與【CW32模塊使用】DHT11溫濕度傳感器相同，只是將.c和.h文件更改為bsp_jq8900.c與bsp_jq8900.h。這里不再過多講述，移植完成后面修改相關代碼。

在文件bsp_jq8900.c中，編寫如下代碼。

/*
 * Change Logs:
 * Date           Author       Notes
 * 2024-06-25     LCKFB-LP    first version
 */
#include "bsp_jq8900.h"
#include "stdio.h"
#include "string.h"


unsigned char JQ8900_RX_BUFF[JQ8900_RX_LEN_MAX];
unsigned char JQ8900_RX_FLAG = 0;
unsigned char JQ8900_RX_LEN = 0;


/************************************************************
 * 函數名稱：JQ8900_USART_Init
 * 函數說明：連接JQ8900的初始化
 * 型    參：bund=串口波特率
 * 返 回 值：無
 * 備    注：無
*************************************************************/
void JQ8900_USART_Init(unsigned int bund)
{
    GPIO_InitTypeDef GPIO_InitStruct; // GPIO初始化結構體

    BSP_JQ8900_GPIO_RCC_ENABLE();        // 使能GPIO時鐘
    BSP_JQ8900_UART_RCC_ENABLE();        // 使能UART時鐘

    GPIO_InitStruct.Pins = BSP_JQ8900_TX_PIN;            // GPIO引腳
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;          // 推挽輸出
    GPIO_InitStruct.Speed = GPIO_SPEED_HIGH;             // 輸出速度高
    GPIO_Init(BSP_JQ8900_GPIO_PORT, &GPIO_InitStruct);   // 初始化

    GPIO_InitStruct.Pins = BSP_JQ8900_RX_PIN;            // GPIO引腳
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT_PULLUP;       // 上拉輸入
    GPIO_Init(BSP_JQ8900_GPIO_PORT, &GPIO_InitStruct);   // 初始化

    BSP_JQ8900_AF_UART_TX(); // UART_TX復用
    BSP_JQ8900_AF_UART_RX(); // UART_RX復用

    // 配置UART
    USART_InitTypeDef USART_InitStructure;

    USART_InitStructure.USART_BaudRate = bund;                                     // 波特率
    USART_InitStructure.USART_Over = USART_Over_16;                     // 配置USART的過采樣率。
    USART_InitStructure.USART_Source = USART_Source_PCLK;               // 設置時鐘源
    USART_InitStructure.USART_UclkFreq = 64000000;                      //設置USART時鐘頻率(和主頻一致即可)
    USART_InitStructure.USART_StartBit = USART_StartBit_FE;             //RXD下降沿開始
    USART_InitStructure.USART_StopBits = USART_StopBits_1;              // 停止位1
    USART_InitStructure.USART_Parity = USART_Parity_No ;                // 不使用校驗
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None; // 不使用流控
    USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;     // 收發模式
    USART_Init(BSP_JQ8900_UART, &USART_InitStructure);                  // 初始化串口2

    // 優先級，無優先級分組
    NVIC_SetPriority(BSP_JQ8900_IRQ, 0);

    // UARTx中斷使能
    NVIC_EnableIRQ(BSP_JQ8900_IRQ);

    // 使能UARTx RC中斷
    USART_ITConfig(BSP_JQ8900_UART, USART_IT_RC, ENABLE);
}

/******************************************************************
 * 函 數 名 稱：JQ8900_USART_Send_Bit
 * 函 數 說 明：向JQ8900模塊發送單個字符
 * 函 數 形 參：ch=字符
 * 函 數 返 回：無
 * 作       者：LC
 * 備       注：無
******************************************************************/
void JQ8900_USART_Send_Bit(unsigned char ch)
{
    USART_SendData(BSP_JQ8900_UART, (uint8_t)ch);

    while( RESET == USART_GetFlagStatus(BSP_JQ8900_UART, USART_FLAG_TXE) ){} // 等待發送數據緩沖區標志置位
}


/******************************************************************
 * 函 數 名 稱：JQ8900_USART_send_String
 * 函 數 說 明：向JQ8900模塊發送字符串
 * 函 數 形 參：str=發送的字符串
 * 函 數 返 回：無
 * 作       者：LC
 * 備       注：無
******************************************************************/
void JQ8900_USART_send_String(unsigned char *str, unsigned int len)
{
        while( len-- )
        {
                JQ8900_USART_Send_Bit(*str++);
        }
}
//清除串口接收的數據
/******************************************************************
 * 函 數 名 稱：Clear_JQ8900_RX_BUFF
 * 函 數 說 明：清除JQ8900發過來的數據
 * 函 數 形 參：無
 * 函 數 返 回：無
 * 作       者：LC
 * 備       注：無
******************************************************************/
void Clear_JQ8900_RX_BUFF(void)
{
        unsigned char i = JQ8900_RX_LEN_MAX-1;
        while(i)
        {
                JQ8900_RX_BUFF[i--] = 0;
        }
        JQ8900_RX_LEN = 0;
        JQ8900_RX_FLAG = 0;
}



/******************************************************************
 * 函 數 名 稱：JQ8900_Init
 * 函 數 說 明：JQ8900模塊初始化
 * 函 數 形 參：無
 * 函 數 返 回：無
 * 作       者：LC
 * 備       注：JQ8900的默認波特率是9600
******************************************************************/
void JQ8900_Init(void)
{
    JQ8900_USART_Init(9600);//默認波特率為9600

    GPIO_InitTypeDef GPIO_InitStruct; // GPIO初始化結構體

    BSP_JQ8900_GPIO_RCC_ENABLE();        // 使能GPIO時鐘

    GPIO_InitStruct.Pins = GPIO_JQ8900_APP;              // GPIO引腳
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;          // 推挽輸出
    GPIO_InitStruct.Speed = GPIO_SPEED_HIGH;             // 輸出速度高
    GPIO_Init(BSP_JQ8900_GPIO_PORT, &GPIO_InitStruct);   // 初始化

    SET_JQ8900_APP(1);
}



/**********************************************************
 * 函 數 名 稱：SendData
 * 函 數 功 能：一線串行通信控制
 * 傳 入 參 數：addr=發送的指令
 * 函 數 返 回：無
 * 作       者：LC
 * 備       注：無
**********************************************************/
void SendData ( unsigned char  addr )
{
    unsigned char i;
    SET_JQ8900_APP(1); /*開始拉高  */
    delay_us ( 500 );
    SET_JQ8900_APP(0);/*開始引導碼*/
    delay_ms ( 4 );/*此處延時最少要大于2ms，官方建議4MS  */
    for ( i = 0; i < 8; i++ ) /*總共8位數據,從低位開始  */
    {
                //數據總是從1開始
        SET_JQ8900_APP(1);
        if ( addr & 0x01 )
        {
            delay_us ( 1300 );/*3:1表示數據位1,每個位用兩個脈沖表示  */
           SET_JQ8900_APP(0);
            delay_us ( 500 );
        }
        else
        {
            delay_us ( 500 );/*1：3表示數據位0 ,每個位用兩個脈沖表示  */
            SET_JQ8900_APP(0);
            delay_us ( 1300 );
        }
        addr >>= 1;
    }
    SET_JQ8900_APP(1);
        delay_ms(10);//兩個字節之間延時建議在10ms以上
}



/******************************************************************
 * 函 數 名 稱：JQ8900_USART_IRQHandler
 * 函 數 說 明：連接JQ8900的串口中斷服務函數
 * 函 數 形 參：無
 * 函 數 返 回：無
 * 作       者：LC
 * 備       注：無
******************************************************************/
void JQ8900_USART_IRQHandler(void)
{
    if(USART_GetITStatus(BSP_JQ8900_UART,USART_IT_RC) != RESET) // 接收緩沖區不為空
    {
                                    //接收數據
        JQ8900_RX_BUFF[ JQ8900_RX_LEN ] = USART_ReceiveData(BSP_JQ8900_UART);

        #if DEBUG
                //測試，查看接收到了什么數據
                printf("%c", JQ8900_RX_BUFF[ JQ8900_RX_LEN ]);
        #endif

        //接收長度限制
        JQ8900_RX_LEN = ( JQ8900_RX_LEN + 1 ) % JQ8900_RX_LEN_MAX;

        JQ8900_RX_BUFF[JQ8900_RX_LEN] = '?'; //字符串結尾補 '?'
        JQ8900_RX_FLAG = SET;            // 接收完成

        USART_ClearITPendingBit(BSP_JQ8900_UART, USART_IT_RC); // 清除中斷標志位
    }
}

在文件bsp_jq8900.h中，編寫如下代碼。

/*
 * Change Logs:
 * Date           Author       Notes
 * 2024-06-25     LCKFB-LP    first version
 */

#ifndef _BSP_JQ8900_H_
#define _BSP_JQ8900_H_

#include "string.h"
#include "board.h"


//是否開啟串口調試，查看WIFI回顯數據
#define     DEBUG   1


#define JQ8900_RX_LEN_MAX        250 //串口接收最大長度


/****************************   串口配置    ****************************/
#define BSP_JQ8900_GPIO_RCC_ENABLE()  __RCC_GPIOA_CLK_ENABLE()   // 串口TX的端口時鐘
#define BSP_JQ8900_UART_RCC_ENABLE()  __RCC_UART2_CLK_ENABLE()   // 串口2的時鐘

#define BSP_JQ8900_AF_UART_TX()       PA02_AFx_UART2TXD()
#define BSP_JQ8900_AF_UART_RX()       PA03_AFx_UART2RXD()

#define BSP_JQ8900_GPIO_PORT          CW_GPIOA          // GPIO的端口

#define BSP_JQ8900_TX_PIN             GPIO_PIN_2        // 串口TX的引腳
#define BSP_JQ8900_RX_PIN             GPIO_PIN_3        // 串口RX的引腳

#define BSP_JQ8900_UART               CW_UART2          // 串口2
#define BSP_JQ8900_IRQ                UART2_IRQn        // 串口2中斷
#define BSP_JQ8900_IRQHandler         UART2_IRQHandler  // 串口2中斷服務函數

#define GPIO_JQ8900_APP               GPIO_PIN_1

#define SET_JQ8900_APP(x)             GPIO_WritePin(BSP_JQ8900_GPIO_PORT, GPIO_JQ8900_APP, x?GPIO_Pin_SET:GPIO_Pin_RESET);


void JQ8900_Init(void);
void JQ8900_USART_send_String(unsigned char *str, unsigned int len);
void SendData ( unsigned char  addr );
void JQ8900_USART_Send_Bit(unsigned char ch);
#endif

四、移植驗證

在自己工程中的main主函數中，編寫如下。

/*
 * Change Logs:
 * Date           Author       Notes
 * 2024-06-25     LCKFB-LP    first version
 */
#include "board.h"
#include "stdio.h"
#include "bsp_uart.h"
#include "bsp_jq8900.h"

int32_t main(void)
{
    //下一曲（沒有指定曲目則從1開始一直播報到最后）
    uint8_t send_buff[4] = {0xAA,0x06,0x00,0xB0};

    board_init();
    uart1_init(115200U);

    JQ8900_Init();

    printf("Start...rn");

    while(1)
    {
        //兩線串口測試
        JQ8900_USART_send_String(send_buff,4);
        delay_ms(3000);
    }
}

移植現象：

移植現象：持續播報模塊內部的全部語音。

模塊移植成功案例代碼：

鏈接：https://pan.baidu.com/s/1XcBxcE_BNWIzfEHu9G5c1g?pwd=LCKF

提取碼：LCKF
