項目背景：隨著我國汽車工業的不斷發展，《汽車召回制度》也已經在我國正式實施，所以一些汽車及備件供應商必須重視零部件及整車的出廠追溯，在此追溯過程中，條碼技術發揮了相當關鍵的作用，通過在零部件上和底盤上的條碼標簽來實現對這些零售部件及整車的跟蹤與追溯。因此每輛汽車在出廠前都會在其底盤上,通過之前編寫的條碼，來打印整車的VIN號。于此同時，由于PROFINET網絡協議逐漸在各種行業中得到廣泛應用，將掃碼掃上來的數據要傳送在PROFINET網絡,就必須借助于RS232轉profinet網橋。
本文主要介紹北京微硬創新科技有限公司（以下簡稱：微硬創新）生產的ProfiNet轉RS232網關(產品型號：PNRS232-K20)在汽車行業中條碼掃描方面的使用方法。

案例說明：微硬創新生產的ProfiNet轉RS232網關PNRS232-K20在此項目使用時，不需要進行復雜的編程，只需根據掃碼槍每次掃碼，傳上來的最大字節數，進行簡單的配置即可。所以在使用本轉換網橋時，需要關心的以下幾點：
（1） 被連掃碼槍屬于哪種工作方式？
本產品PNRS232-K20總線橋通過配置，支持4種的工作方式：
1.發收發收 2.發發 3.收發收發 4.收收。
本案例中，汽車生產線上的條碼打印機，根據底盤排產計劃打印整車VIN號，掃描整車VIN號，系統自動生成上線序列號，同時驅動刻字機，把對應的VIN號刻在底盤上。所以 PNRS232-K20只需設置成收收模式即可。
（2） 被連掃碼槍設備的通訊速率是多少？
本產品PNRS232-K20支持的波特率包括：300、600、1200、 2400、4800、9600、19.2K、38.4 K、57.6K、115.2K等：
本例掃碼槍的和網關接口的通訊速率為9600bit/s。
（3） 掃碼槍通訊接口是什么？
本產品ProfiNet轉Rs網橋支持2種通訊接口：
如果是RS232接口，那對應的產品型號：PNRS232-K20;
如果是RS485接口，那對應的產品型號：PNRS485-K20;
本例掃碼槍是RS232接口，所以使用PNRS232-K20.
（4） 掃碼槍每次掃描上來的數據長度是多少？
本產品PNRS232-K20支持輸入數據長度500個字節，輸出數據長度500個字節。輸入和輸出總數據長度1000個字節。
本案例中掃描的VIN號共17位字符，所以只需配置輸出17個字節的數據長度。

3.應用網絡簡圖：

4.案例配置：創建新項目導入GSD：

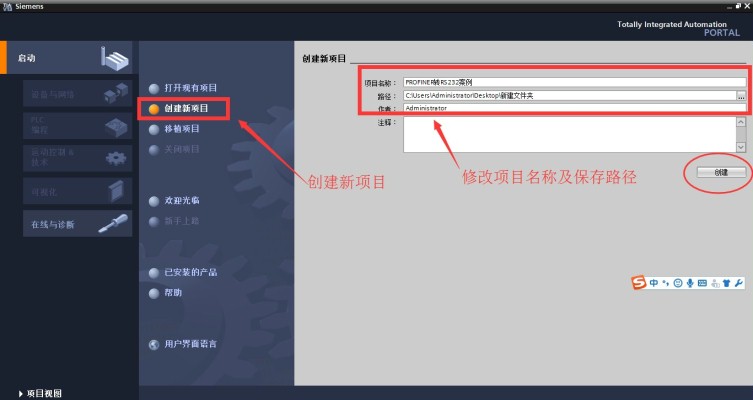

(1)打開博途軟件 “TIA Portal V13 ”創建新項目— 輸入項目名稱，選取項目保存路徑，然后選擇“創建”按鈕，建立新項目，圖4-1：

圖4-1新建項目

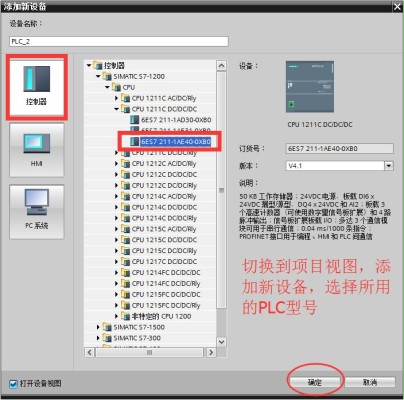

（2）點擊添加新設備，本例選取的是西門子PLC1200，如圖4-2：選取所應用的PLC型號，點擊“確認”，進入硬件組態界面。

圖4-2創建硬件組態

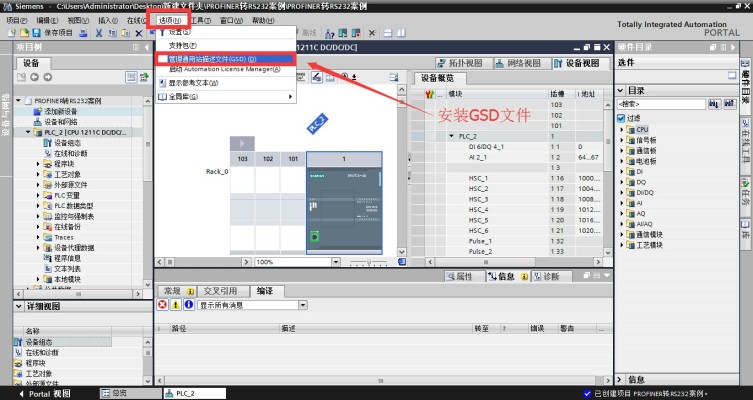

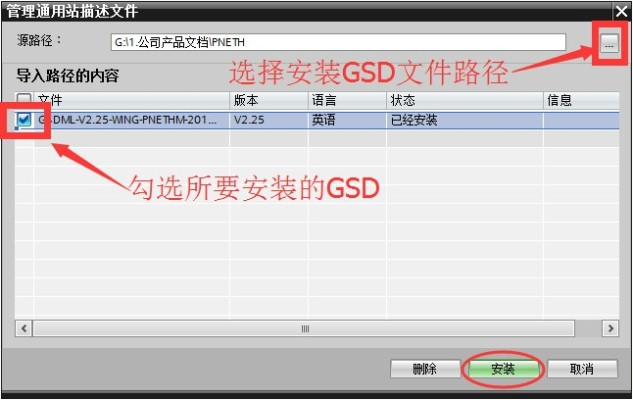

（3）在“選項”窗口選擇“管理通用站文件GSD”，安裝GSD文件。如圖4-3、圖4-4

圖4-3安裝GSD文件（1）

圖4-4安裝GSD文件（2）

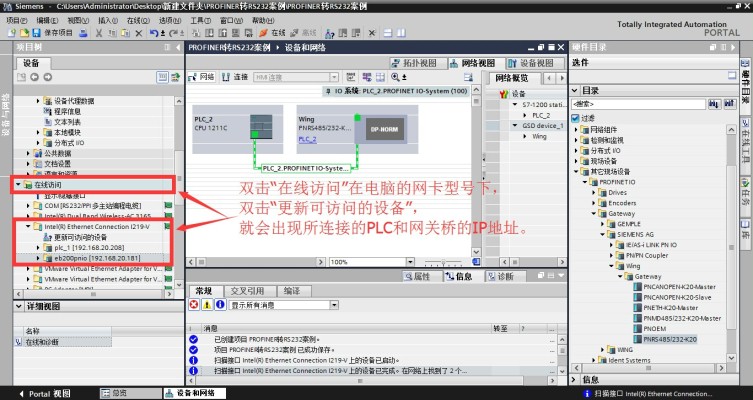

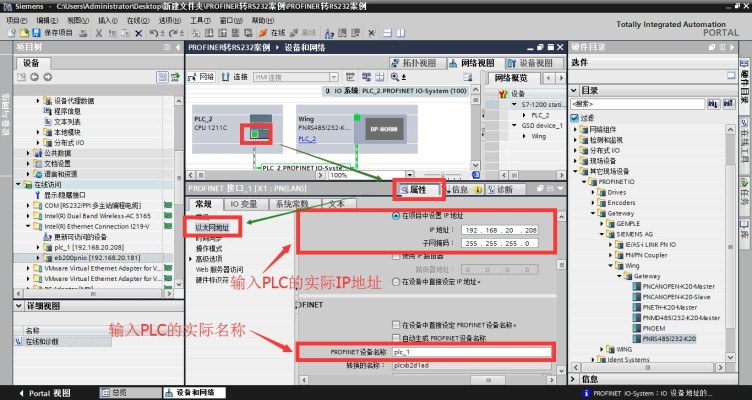

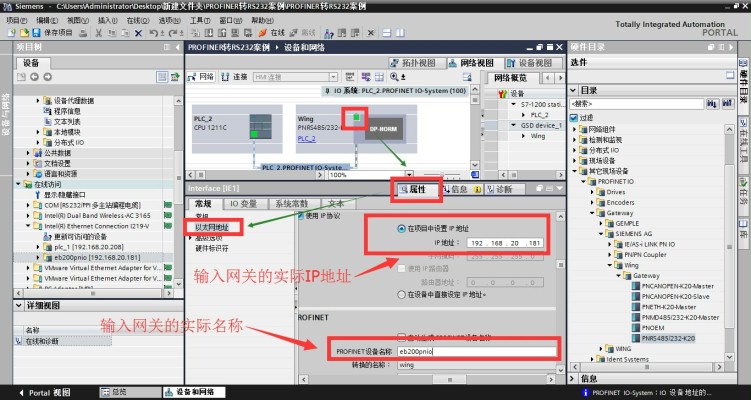

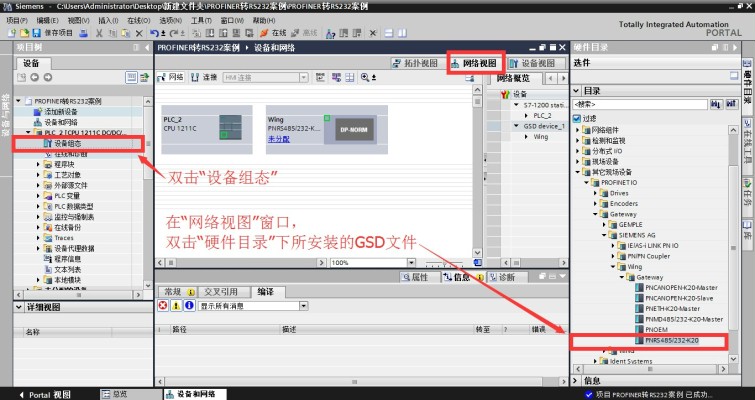

（5）設備組態-----進行網關的硬件組態，如圖4-5，4-6，4-7，4-8，4-9。

4-5硬件組態（1）

圖4-6硬件組態（2）

圖4-7硬件組態（3）

圖4-8硬件組態（4）

圖4-8硬件組態（5）

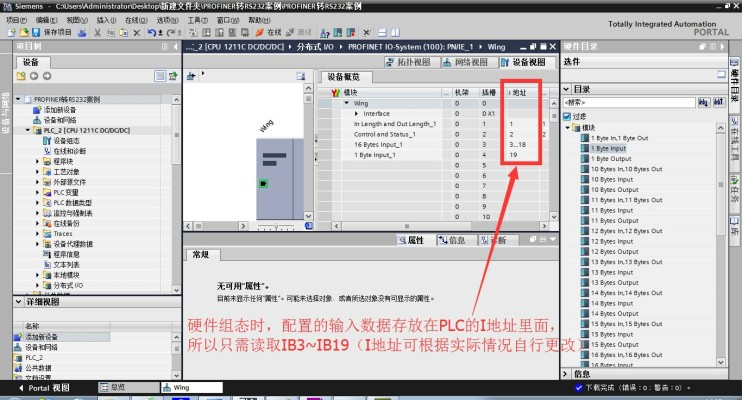

（6）硬件組態----配置輸入的數據量，如圖4-9：

圖4.9配置輸入的數據量

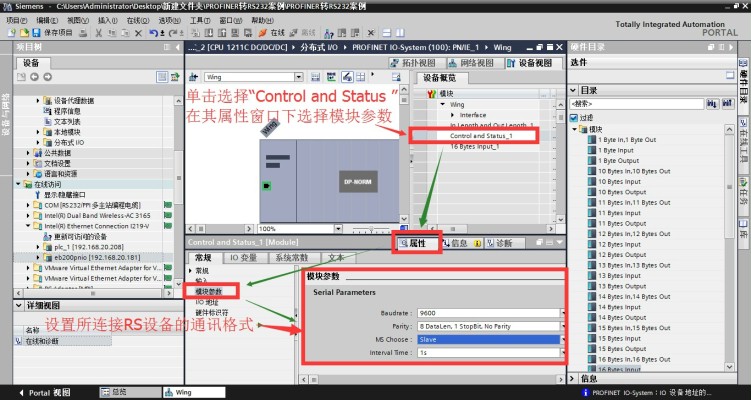

（7）根據掃碼槍的通訊格式及通訊方式，進行配置4-10：
因為網關是收收模式，所以MS Choose選擇Slave。其中收發收發也選擇該模式。
如果是發發或者發收發收模式則MS Choose選擇Master。

圖4-10配置通訊波特率及網關工作模式

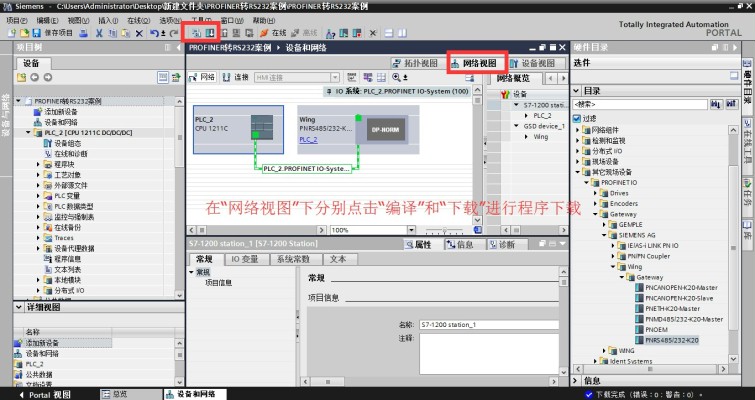

（8） 硬件組態----編譯下載程序，如圖4-11

圖4-11下載PLC程序

（9） 讀數據測試 ：如圖4-12,4-13.

圖4-12確定讀取數據的存放地址

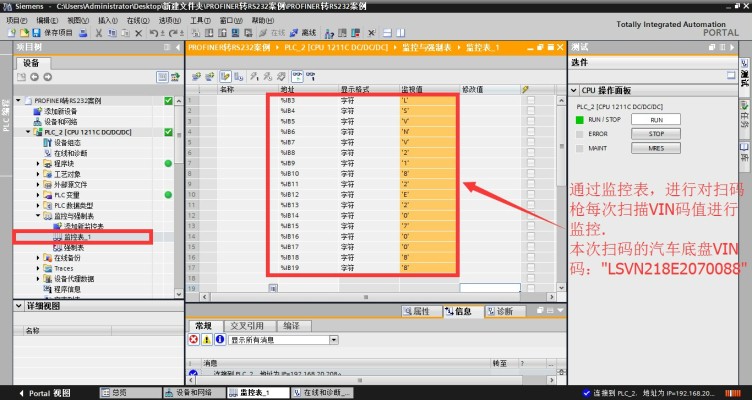

圖4-13讀取數據值

總結：經過上面簡單的配置，用戶可以很輕松的完成在ProfiNet網絡讀取和掃碼槍掃描上來的值。
