RS232/485轉profinet網關接基恩士傳感器通訊案例

在工業自動化領域，興達易控RS232轉Profinet網關（XD-PNR200）作為一種關鍵的設備，其功能和優勢不可忽視。它實現了將具有RS232接口的設備接入到Profinet網絡中，使得這些設備可以與其他網絡設備進行高效的數據通信。這種轉換不僅簡化了配置過程，還提高了數據吞吐量，同時提供了獨立隔離的接口，確保了數據傳輸?shù)姆€(wěn)定性與安全性。

RS232轉Profinet網關具備多項技術優勢，使其成為工業通信中不可或缺的設備。它具有配置簡便的特點，用戶可以通過簡單的設置實現復雜的網絡通信功能。該網關的數據吞吐量大，能夠快速處理和傳輸大量數據，確保系統運行的高效性。網關還提供獨立隔離的接口，增強了系統的穩定性和安全性。雙路PROFINET接口的設計使得數據傳輸更加靈活和可靠。網關配備的調試工具可以幫助用戶快速診斷和解決問題，提高維護效率。

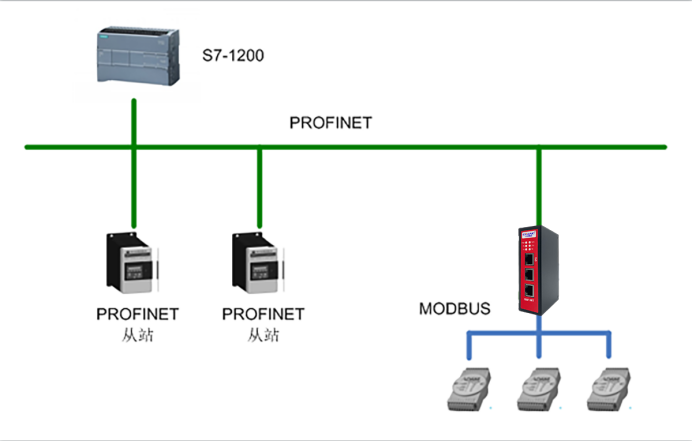

基恩士傳感器與西門子S7系列控制器的連接就是通過這種網關實現的典型應用之一。在這種配置下，傳感器收集的數據可以通過RS232接口傳輸至網關，再由網關轉換為Profinet協議，最終傳送至PLC進行處理。這一過程的高效性和可靠性，為生產線的智能自動化提供了強有力的支持。

下面是具體操作步：

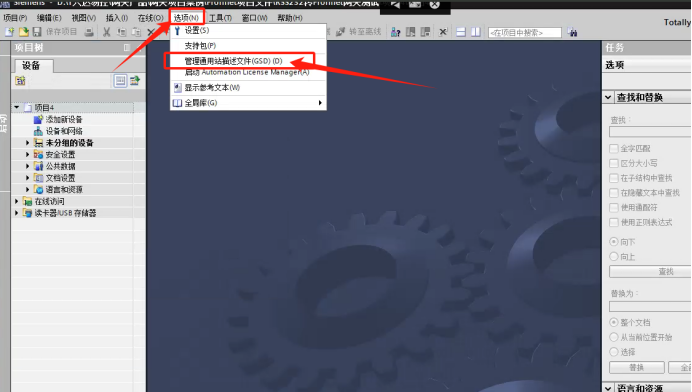

1、打開選項找到“管理通用站描述文件”

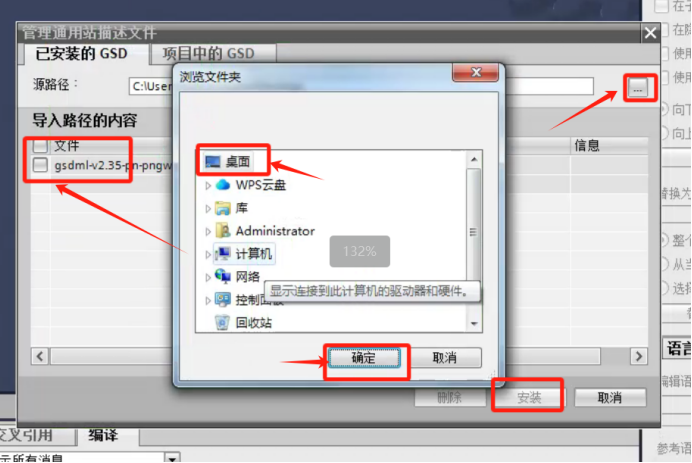

2、選擇GSD文件所在路徑（本案例GSD文件放在桌面了）選中GSD文件點擊安裝：

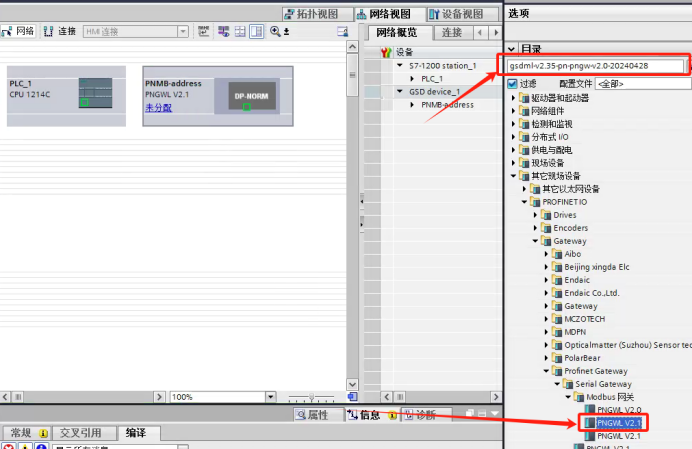

3、復制GSD文件名稱粘貼在搜索欄進行搜索，雙擊搜索到的設備添加到組態界面：

RS232轉Profinet網關通過提供一個穩定且高效的橋梁，使得傳統RS232設備能夠輕松接入現代的Profinet網絡，從而實現了工業自動化系統中不同設備間的無縫數據交換。這種技術的應用極大地提升了生產效率和管理智能化水平，是現代工業生產中不可或缺的一部分。
