TPS40425 是一個 PMBus、同步降壓、無人駕駛控制器。它在出廠默認設置下以非智能電源模式運行，在 PMBus 編程和電源重啟后，它可以在智能電源模式下運行。它可以配置為雙輸出或 2 相。它還可以堆疊多達 4 相，以支持高達 120 A 的負載電流。2 相、3 相或 4 相的交錯相移可減少輸入和輸出紋波，從而降低輸入和輸出電容。

寬輸入電壓范圍可支持 5V 和 12V 中間電源總線。0.5% 的參考電壓滿足了現代 ASIC 對精密電壓的需求。
*附件：TPS40425 具有自適應電壓調節 （AVS） 總線功能的雙輸出、2 相、可堆疊 PMBus? 同步降壓無驅動控制器 數據表 .pdf

使用 PMBus 標準，TPS40425 器件可以對參考電壓、故障限制、UVLO 閾值、軟啟動時間以及導通和關斷延遲進行編程。

此外，該器件還實現了精確的測量系統，以監控各個通道的輸出電壓、電流和溫度。

特性

• 出廠默認的非智能電源模式
• 引腳對引腳等效于 TPS40428 – 出廠默認為智能電源模式
• 單電源供電：4.5 V 至 20 V
• V外從 0.6 V
• 雙相或多相同步降壓控制器
• 單獨的高速 AVS 接口
  （0.5V 至 1.5V 范圍）
• 快速瞬態響應
• 最多可堆疊四個相位
  • 2 相、3 相或 4 相交錯相移
  • 精確的電流共享
• PMBus? 接口功能
  • 以 2mV 步長進行裕量調節 Up 或 Down
  • 可編程故障限值和響應
  • ±0.8% 電壓外
  • 精度電流監控
  • 使用 x3904 進行 ±4.5°C 外部溫度監控
  • 可編程 UVLO 開/關閾值
  • 可編程軟啟動時間、導通延遲和關斷延遲
• 片上非易失性存儲器 （NVM） 用于存儲自定義配置
• 0.6V 基準電壓，在 –40°C 至 125°C 范圍內具有 0.5% 的精度
• 電感器 DCR 電流感應
• 可編程 ?西 南部從 200 kHz 到 1.5 MHz
• 支持預偏置輸出
• 差分遙感
• 與 Extermal Clock 同步
• OC/OV/UV/OT 故障保護
• 40 引腳、6 mm × 6 mm QFN 封裝
• 支持 TI 功率級

參數

方框圖

1. 產品概述

• ?型號?：TPS40425
• ?類型?：雙輸出、2相、可堆疊PMBus?同步降壓無驅動控制器
• ?功能?：具有自適應電壓調節（AVS）總線功能
• ?應用?：無線基礎設施、交換機/路由器、網絡/服務器/存儲

2. 主要特性

• ?工作模式?：支持雙輸出或2相模式，可堆疊至4相
• ?輸入電壓范圍?：4.5V至20V
• ?輸出電壓精度?：0.5%
• ?快速瞬態響應?：通過異步脈沖注入（API）技術實現
• ?可編程開關頻率?：200kHz至1.5MHz
• ?故障保護?：過流、過壓、欠壓、過溫保護
• ?監控功能?：通過PMBus監控輸出電壓、電流和溫度

3. 功能模塊

• ?PMBus接口?：支持PMBus 1.1標準，可編程參考電壓、故障限值、UVLO閾值等
• ?AVS接口?：2線通信鏈接，支持ASIC與多個從設備之間的雙向通信
• ?電流感應?：支持電感DCR電流感應或獨立電流感應電阻
• ?溫度感應?：基于ΔVbe測量的外部二極管溫度感應
• ?軟啟動與邊沿排序?：支持軟啟動和可配置的開關機邊沿排序

4. 電氣特性

• ?最大工作電流?：各通道高達50A（堆疊時）
• ?參考電壓?：600mV，±0.5%精度
• ?軟啟動時間?：可編程，范圍從600μs至9ms
• ?過流故障限值?：可編程，范圍從3A至50A
• ?溫度范圍?：-40°C至125°C

5. 應用信息

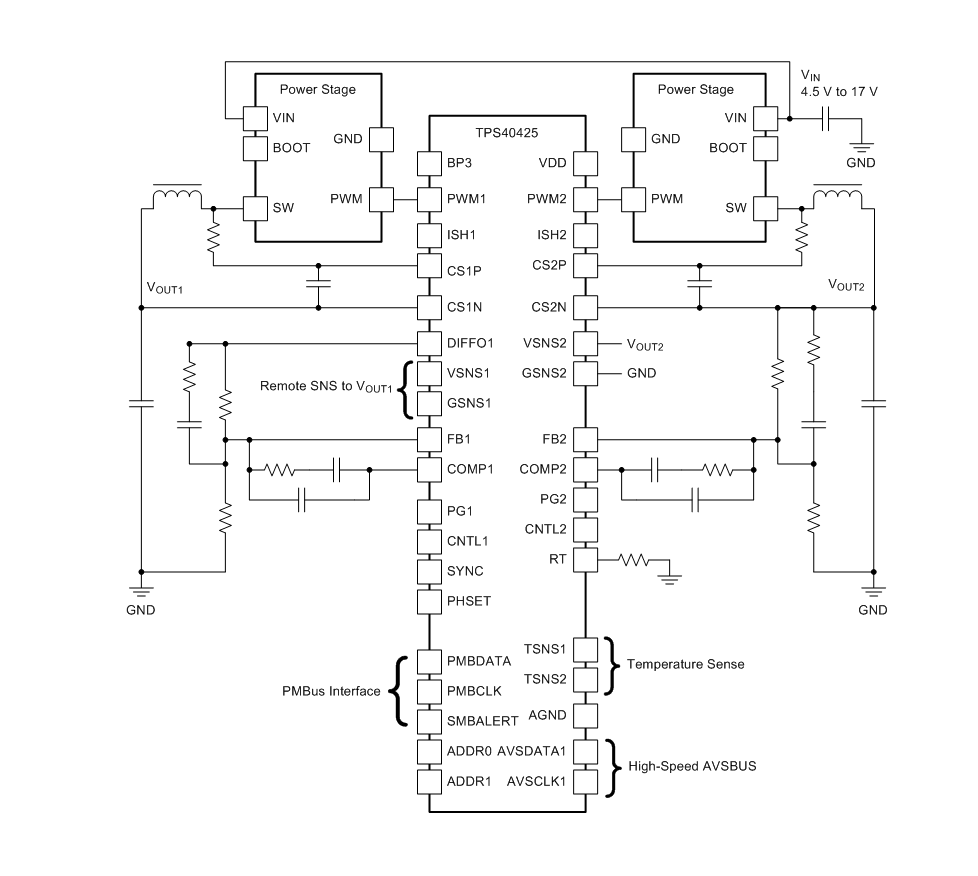

• ?典型應用?：提供了雙輸出應用的典型電路圖和設計要求
• ?設計步驟?：包括開關頻率選擇、電感選擇、輸出電容選擇等
• ?布局指南?：提供了關于關鍵信號（如VSNSx、GSNSx、CSxP、CSxN）的布局建議

6. 開發支持

• ?設計工具?：支持TI Fusion Digital Power Designer和TPS40k Loop Compensation Tool
• ?文檔支持?：提供全面的數據手冊和應用指南

7. 封裝與訂購信息

• ?封裝類型?：40引腳VQFN封裝（6mm x 6mm）
• ?溫度范圍?：-40°C至125°C
• ?訂購信息?：詳細的訂購信息可在TI的官方網站上找到

8. 注意事項

• ?知識產權?：TI保留所有知識產權，未經許可不得復制或傳播本文檔內容
• ?使用限制?：本文檔中的信息僅供參考，TI不對因使用本文檔而產生的任何損失負責
