概述
LTC5583 是一款雙通道 RMS 功率檢波器，它能夠測量兩個具有寬動態范圍的 AC 信號，測量范圍為 -59dBm 至 4dBm (取決于頻率)。 采用分貝標度值來表示每個 AC 信號的功率精確地轉換為一個以線性刻度來標注的 DC 電壓，這與輸入信號波形的波峰因數無關。 LTC5583 適合于多種 RF 標準的精準功率測量和電平控制，包括 LTE、EDGE、W-CDMA、CDMA2000、TD-SCDMA 和 WiMAX。

上佳的通道間隔離度是同時運作兩個通道所必需的。 對于那些兩個輸入信號處于相同頻率的應用 (例如：測量 VSWR)，LTC5583 可在 2.14GHz 頻率下提供 40dB 隔離度，即使采用單端輸入也不例外。 不需要使用平衡-不平衡變壓器。 當兩個輸入信號處于不同的頻率時，隔離度可高達 50dB。 利用差分輸入能夠將隔離度改善至 >55dB。

兩個輸入信號的功率差在一個差分輸出引腳上提供。 另外，每個通道還具有一個快速包絡檢波器，用于跟蹤 RF 輸入信號的包絡并輸出一個與信號的瞬時功率成正比的電壓。 如需降低功耗，則可停用該包絡檢波器。
數據表：*附件：LTC5583匹配的雙通道、6GHz RMS功率檢波器技術手冊.pdf

特性

• 頻率范圍：40MHz 至 6GHz
• 線性動態范圍：高達 60dB
• 在整個溫度范圍內提供 ±0.5dB (典型值) 的準確度
• 在 2GHz 提供 40dB 的通道間隔離度，即使采用單端 RF 輸入也不例外
• 匹配的雙通道輸出：<1.25dB (典型值)
• 單端 RF 輸入 — 無需變壓器
• 高波峰因數調制波形的準確 RMS 功率測量
• 差分輸出提供了 VSWR 測量
• 快速包絡檢波器輸出
• 快速響應時間：140ns 上升時間
• 小外形 4mm x 4mm QFN24 封裝

應用

• VSWR (電壓駐波比) 監視器
• MIMO 發送功率控制
• 基站 PA 控制
• 發送和接收增益控制
• RF 儀表

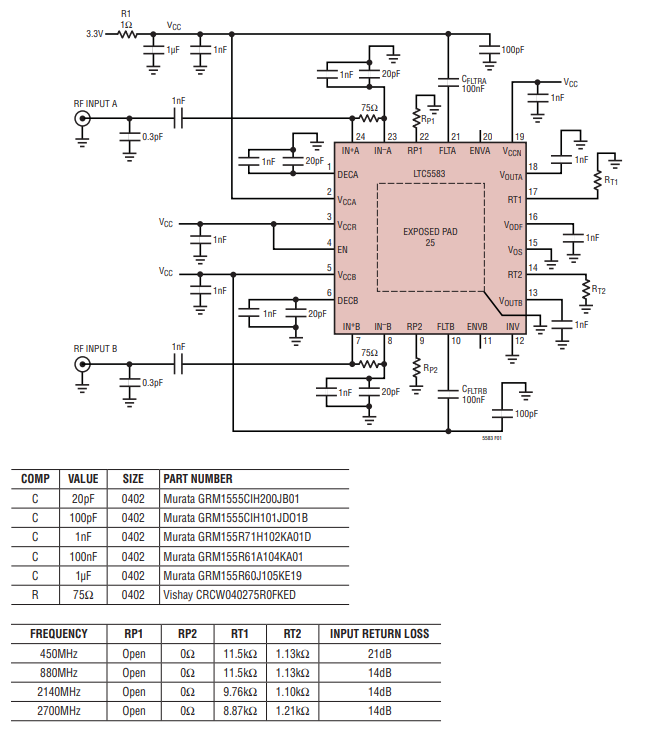

典型應用

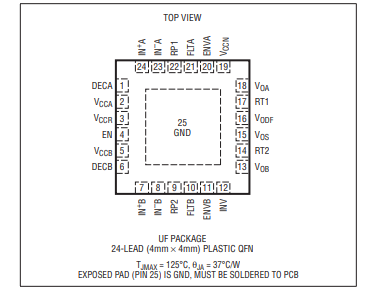

引腳

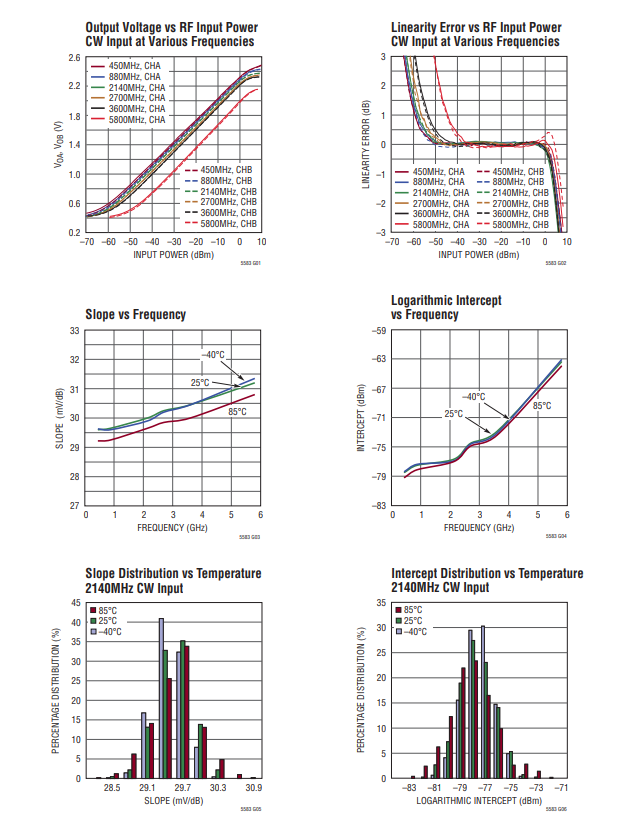

典型性能特征

測試電路

應用信息

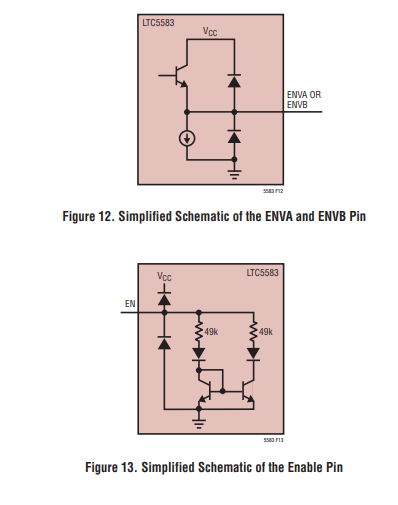

每個包絡檢波器輸出線性跟隨瞬時輸入功率電平，跟蹤輸入信號的RF包絡。ENVA和ENVB也表示峰均功率比(波峰因數)。因此，讀取VOA和ENVA可提供通道a輸入信號的平均功率、峰均功率比、峰值功率和RF包絡。讀取Vog和ENVB可為通道b提供相同的信息
EN引腳接口的簡化原理圖如圖13所示。開啟LTC5583所需的使能電壓為2V。要禁用或關閉芯片，請將此電壓設置為0.3V以下，重要的是施加于EN引腳的電壓不得超過Vcc 0.3v以上，否則，電源電流可能通過連接在EN引腳的上部ESD保護二極管獲得。任何情況下，電壓都不應先于電源引腳(VccA、VcCB、VccR、VccN)施加于EN引腳。如果發生這種情況，可能會損壞IC。
