概述

HMC7357是一款三級GaAs pHEMT MMIC中等功率放大器，工作頻率范圍為5.5至8.5 GHz。 該放大器的增益為29 dB，飽和輸出功率為+35 dBm，PAE為34%，電源電壓為+8V。 HMC7357提供+41.5 dBm的出色輸出IP3性能，非常適合線性應用，比如高容量點對點和點對多點無線電或VSAT/SATCOM應用——這類應用要求具有+35 dBm的高效飽和輸出功率。 RF I/O內部匹配至50 Ω，使用方便。 HMC7357采用無鉛5x5 mm塑料表貼封裝，與表貼制造技術兼容。
數據表：*附件：HMC7357 GaAs pHEMT MMIC 2W功率放大器技術手冊.pdf

應用

• 點對點無線電
• 點對多點無線電
• VSAT和SATCOM

特性

• +35 dBm Pout (34% PAE)
• 高P1dB輸出：+34 dBm
• 高輸出IP3：+41.5 dBm
• 高增益：29 dB
• 50 Ω匹配輸入/輸出
• 電源電壓：Vdd = 8V (1200 mA)
• 24引腳5x5 mm SMT封裝

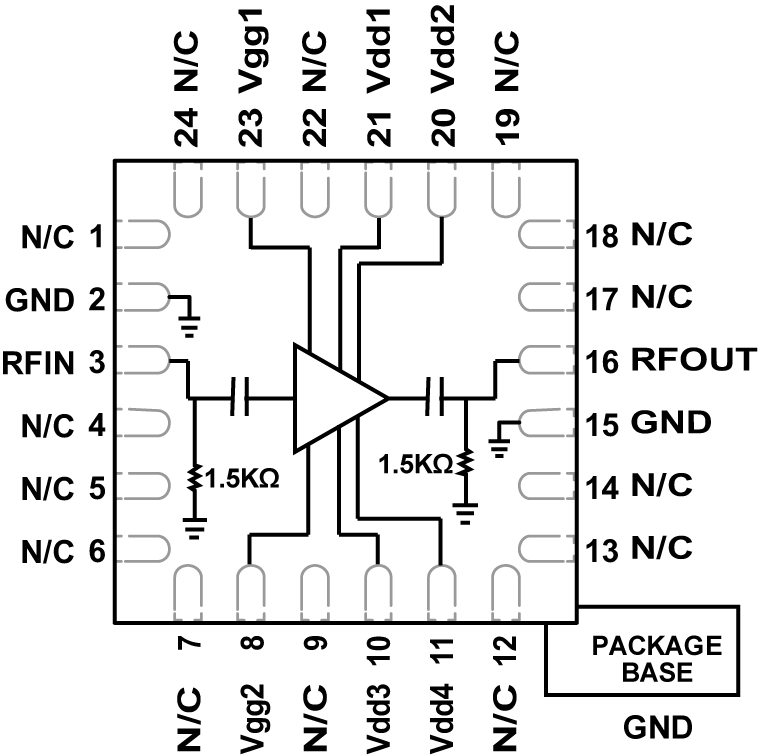

框圖

電氣規格

絕對最大額定值

外形圖
