LM5170 控制器提供雙通道雙向轉換器的基本高電壓和精密元件。它調節沿 DIR 輸入信號指定方向在高壓和低壓端口之間流動的平均電流。電流調節電平通過模擬或數字 PWM 輸入進行編程。

雙通道差分電流檢測放大器和專用通道電流監視器可實現 1% 的典型電流精度。穩健的 5A 半橋柵極驅動器能夠驅動并聯 MOSFET 開關，每通道可提供 500 W 或更高的功率。同步整流器的二極管仿真模式可防止負電流，但也支持不連續模式作，以提高輕負載時的效率。多功能保護功能包括逐周期電流限制、HV 和 LV 端口的過壓保護、MOSFET 故障檢測和過熱保護。
*附件：LM5170 多相雙向電流控制器數據表.pdf

特性

• 適用于大功率工業雙電池系統
  • 100V HV 端口和 65V LV 端口最大額定值
  • 1% 精確的雙向電流調節
  • 1% 精度通道電流監控
  • 5A 峰值半橋柵極驅動器
  • 支持多相作，具有可堆疊性
  • 二極管仿真可防止負電流
• 可編程性和靈活性
  • 可編程或自適應死區時間控制
  • 可編程振蕩器頻率，可選擇與外部時鐘同步
  • 雙通道使能控制輸入
  • 模擬和 PWM 電流控制
  • 可編程峰值電流限制
  • 可編程軟啟動定時器
  • 使用 EN2 進行相位添加或減少
• 集成保護功能
  • HV 和 LV 端口過壓保護
  • 啟動時的 MOSFET 故障檢測和斷路器控制
  • 熱關斷

參數

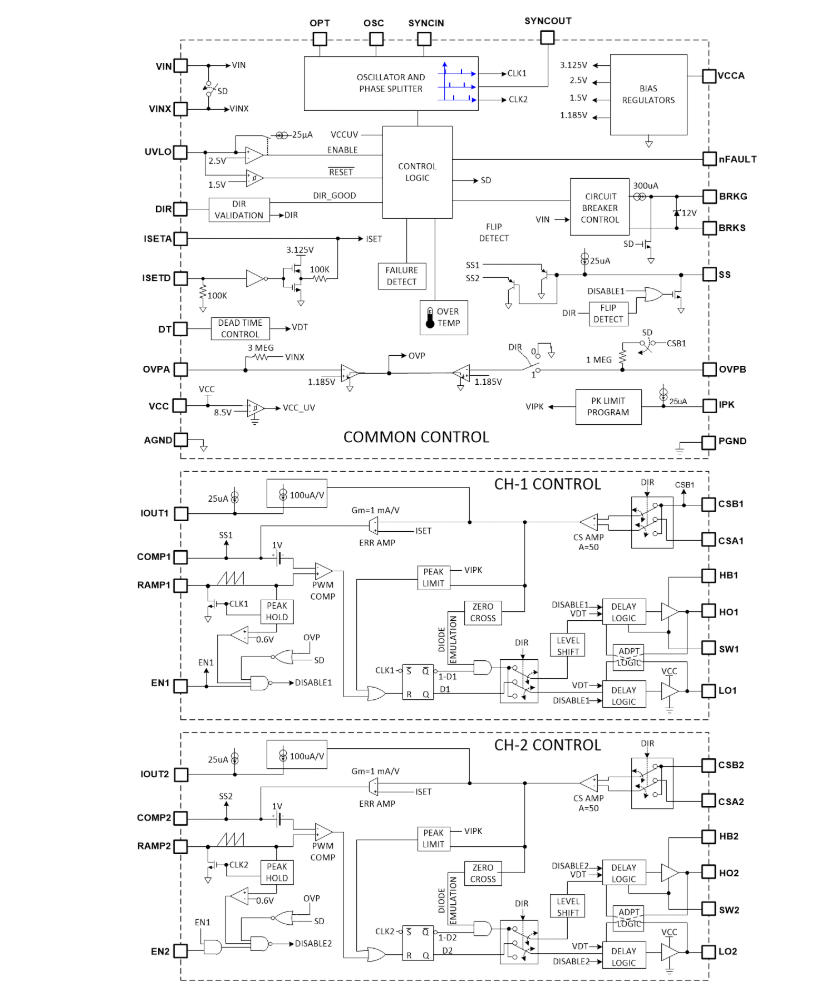

方框圖

1. 產品概述

LM5170 是一款高性能多相雙向電流控制器，專為高功率工業雙電池系統設計。它支持 100V HV 端口和 65V LV 端口，能夠?qū)崿F(xiàn) 1% 精準的雙向電流調節和通道電流監控，適用于需要高電壓和高精度電流管理的應用。

2. 主要特性

• ?功能安全?：提供文檔支持，助力功能安全系統設計。
• ?高功率應用?：支持 100V HV 端口和 65V LV 端口，適合高功率工業應用。
• ?雙向電流調節?：實現 1% 精準的雙向電流調節。
• ?電流監控?：1% 精準的通道電流監控。
• ?驅動能力?：集成 5A 半橋柵極驅動器，可驅動并聯 MOSFET 開關，輸出 500W 或更高功率。
• ?保護功能?：包括逐周期電流限制、過壓保護、MOSFET 故障檢測和過溫保護。
• ?可編程性?：支持可編程或自適應死區時間控制、可編程振蕩器頻率、雙通道使能控制輸入等。

3. 應用領域

LM5170 適用于需要高電壓和精準電流管理的應用，如高功率工業雙電池系統。

4. 功能描述

• ?雙向電流控制?：通過 DIR 輸入信號控制電流流向，實現 HV 端口到 LV 端口或 LV 端口到 HV 端口的電流調節。
• ?高精度電流監控?：通過獨立的雙通道差分電流感應放大器和專用通道電流監視器，實現 1% 的電流監控精度。
• ?靈活的柵極驅動?：集成 5A 半橋柵極驅動器，支持并聯 MOSFET 開關，提供高效的驅動能力。
• ?多功能保護?：包括逐周期電流限制、過壓保護（HV 和 LV 端口）、MOSFET 故障檢測和過溫保護，確保系統穩定運行。

5. 封裝與尺寸

• ?封裝類型?：48 引腳 HTQFP 封裝。
• ?尺寸?：具體尺寸信息請參考數據表末尾的機械、封裝和訂購信息部分。

6. 布局指南

• ?關鍵組件布局?：建議將電流感應組件、柵極驅動組件、補償組件等放置在靠近控制器的位置，以減小布局影響。
• ?接地與去耦?：推薦使用單點接地，并在關鍵位置放置去耦電容，以提高系統穩定性。

7. 文檔與支持

• 提供詳細的數據表、應用筆記和設計資源。
• 可通過 TI 網站獲取社區支持和最新文檔更新通知。
