四、安全用電平臺組成

4.1 系統架構

本平臺的整體結構如圖所示：

五、平臺功能

5.1 平臺登錄

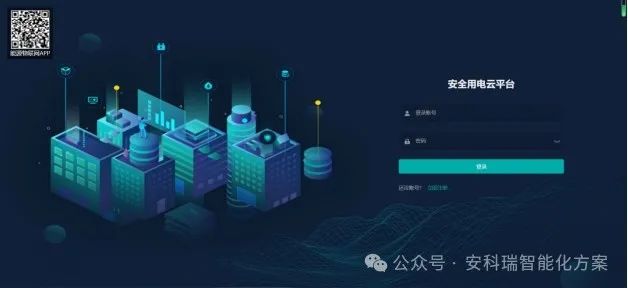

在瀏覽器打開云平臺鏈接、輸入賬戶名和權限密碼，進行登錄，防止未授權人員瀏覽有關信息。

5.2 平臺首頁

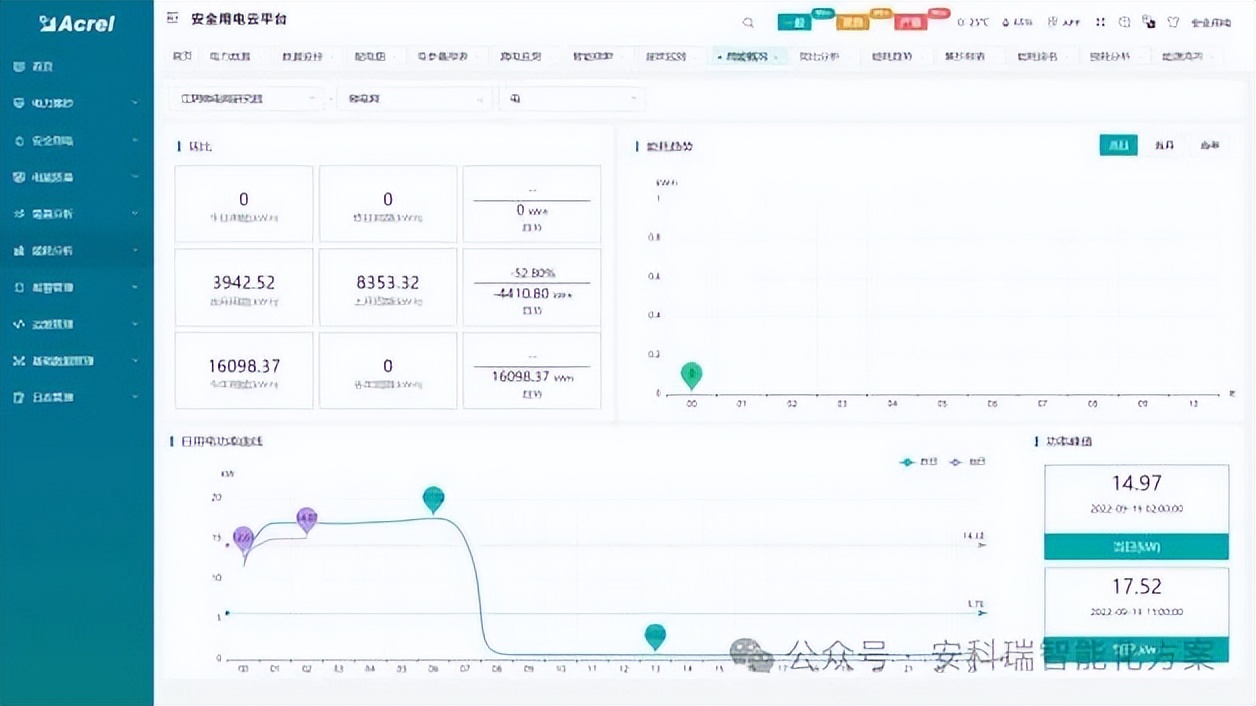

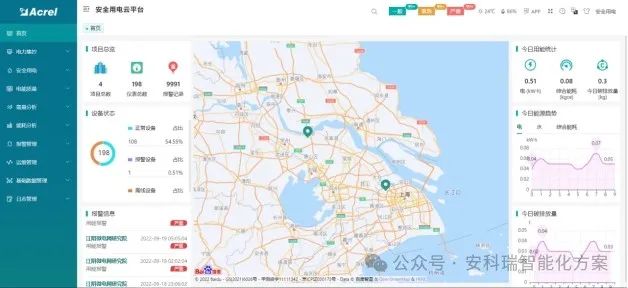

用戶登錄成功之后進入首頁，如圖所示。主要展示的內容有：項目總覽、設備狀態、設備報警信息等。

5.3 數據監控

5.3.1 數據監控

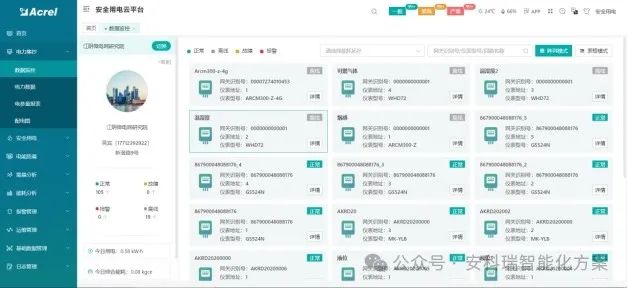

點擊左側列表電力監控下面的數據監控頁面，該頁面展示了選定項目的概覽，探測器數量

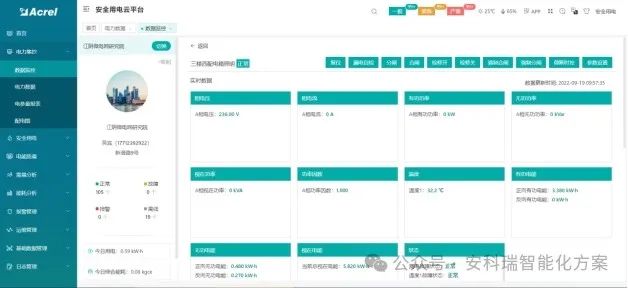

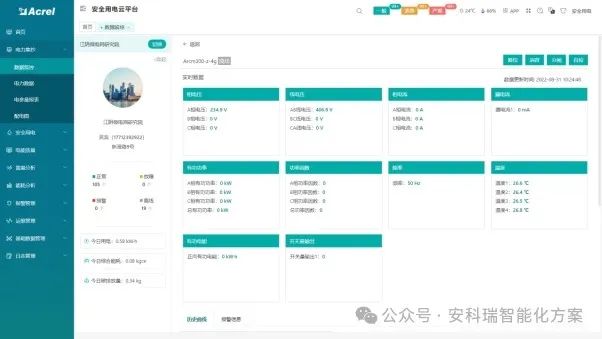

點擊詳情可查看設備的具體信息，如實時數據，歷史曲線和報警信息

可支持對設備進行控制，如復位，消音，分閘，自檢等操作

5.3.2 配電圖

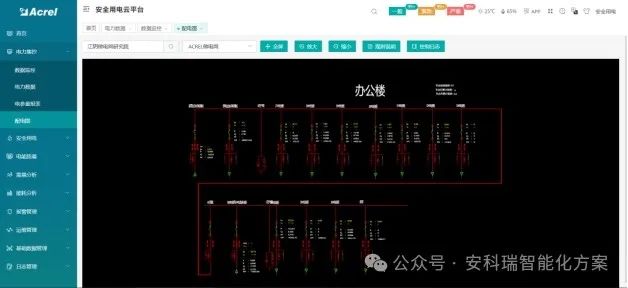

在電力集抄點擊配電圖可以查看項目信息里上傳的配電圖，如圖所示。

5.3.3 電參量報表

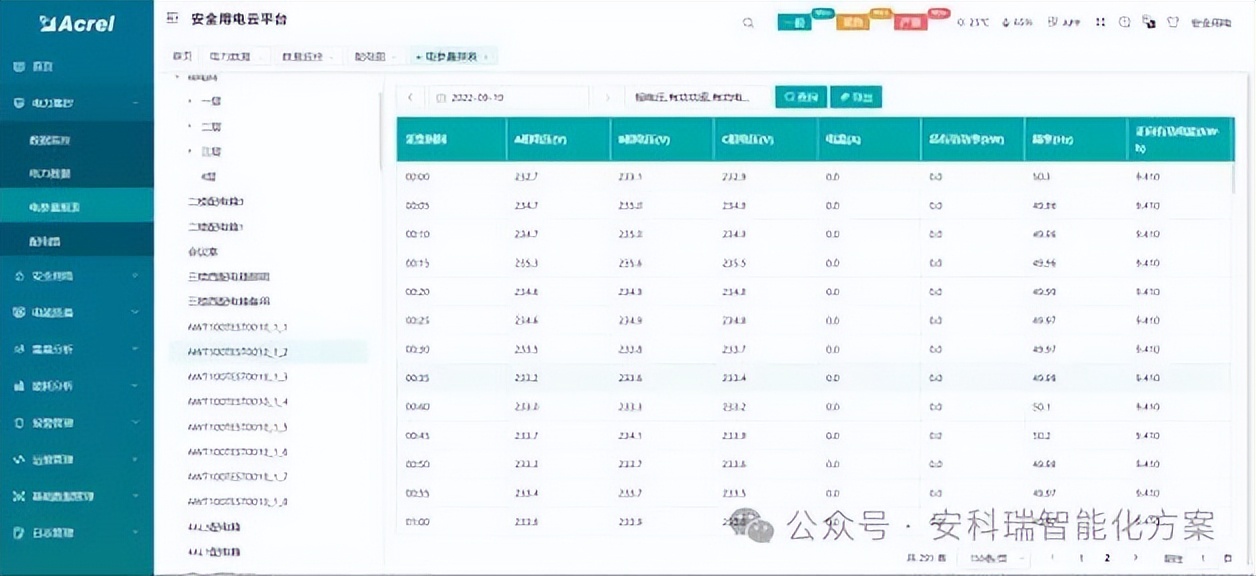

電參量報表頁面用戶可以查看各個區域設備的電參量報表，可以通過切換時間和調整電參量顯示查看指定采集間隔運行參數和電能抄表的實時值及最大值、最小值、平均值行統計，也支持數據導出。

5.4 能耗分析

能耗分析包括能耗概況，同比分析，環比分析，能耗報表，能耗排名、電能報表功能。

5.4.1 能耗概況

能耗概況可以查看今日、本月、今年的用電情況，且可以展示相應的同環比信息，也可以查看今日和昨日的用電峰值，如圖所示。

5.4.2 同比分析

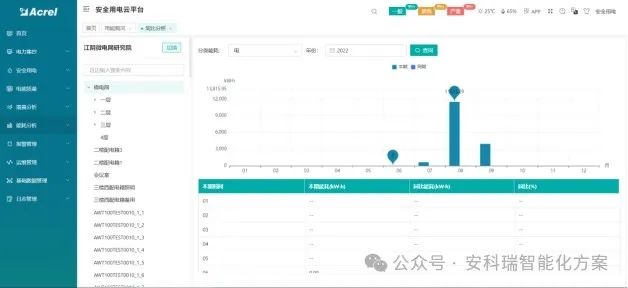

可以逐年查看各個月份的能耗和同比能耗，并以曲線和報表的形式展示，如圖所示。

5.4.3 環比分析

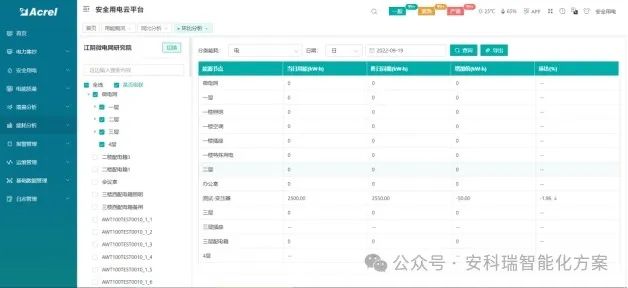

可以逐日、逐周、逐月、逐季度查看能耗和對應的環比能耗，并以曲線和報表的形式展示，如圖所示。

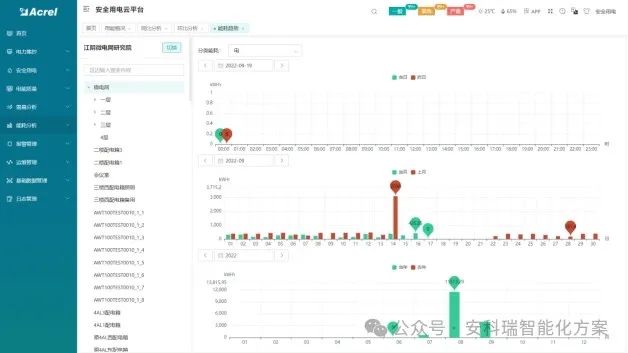

5.4.4 能耗趨勢

能耗報表可以逐日、逐月、逐年等方式查看各個探測器的用能報表，如圖所示。

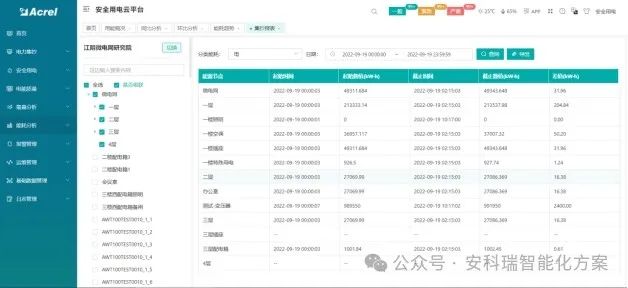

5.5.5 集抄報表

集抄報表頁面可查看設備電能報表數據，用戶可以選擇一個時間段查看設備的用能情況，如圖所示，也支持數據導出。

5.5.6 能耗排名

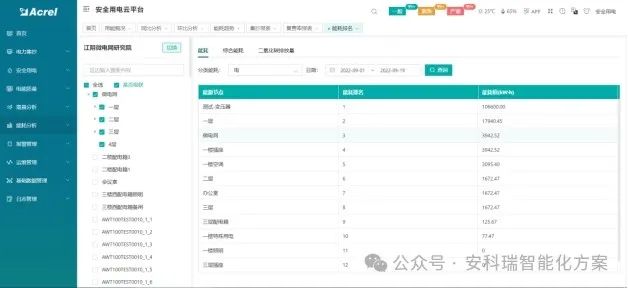

可對各回路一段時間內的用能情況進行排名

5.5 報警管理

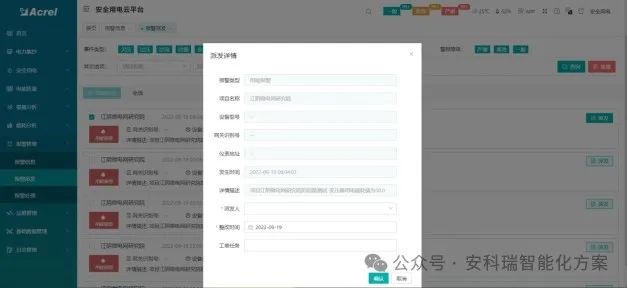

報警管理包括報警信息、報警處理和報警派發等管理項，為用戶管理報警和查詢提供方便，點擊菜單欄的相應的項，直接進入對應界面

5.6 電能質量

電能質量包括諧波監測和三相不平衡度等功能。

5.6.1 諧波監測

滿足進線、大功率整流設備、變頻設備、光伏發電輸出等電壓、電流進行在線諧波頻譜分析，支持對諧波進行逐日、逐月、逐年報表匯總，或自定義時間段查詢功能，分析諧波畸變率及各次諧波含有率，如圖所示。

5.6.2 三相不平衡度

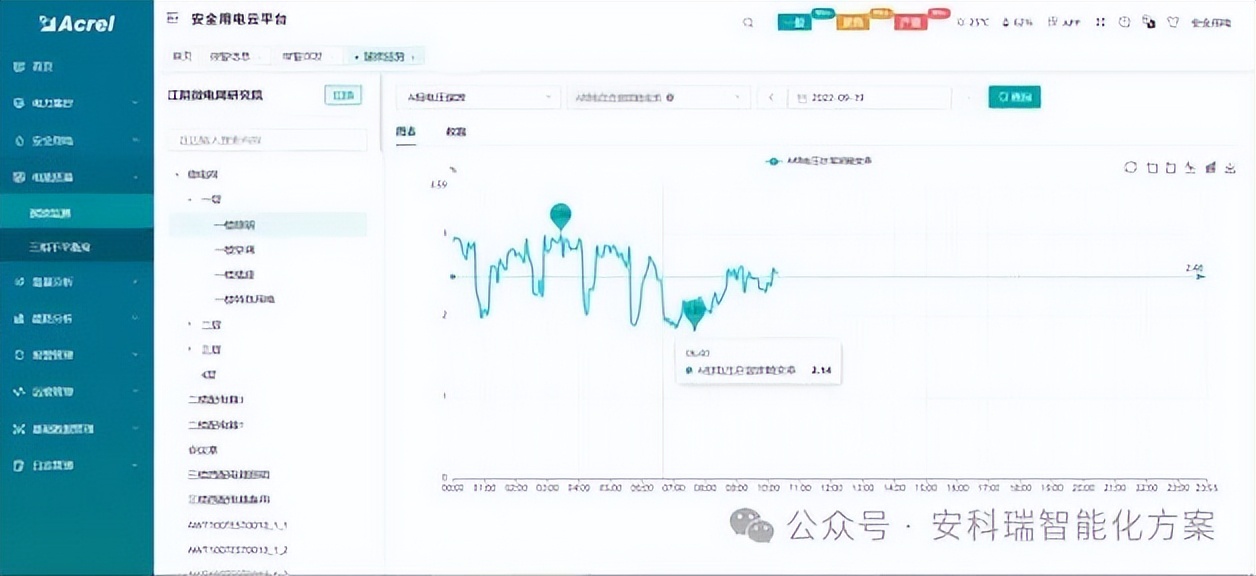

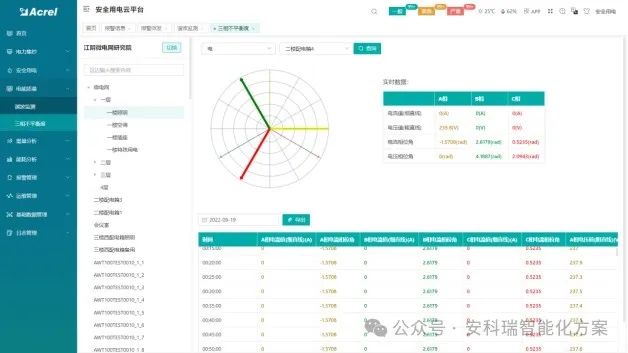

三相不平衡度包括三相電壓不平衡度和三相電流不平衡度，支持查看三相電流和三相電壓的曲線圖，并對應三相電流和三相電壓的不平衡度，如圖所示。

5.7 需量分析

需量分析包括最大需量報表和需量監測等功能。

5.7.1 最大需量報表

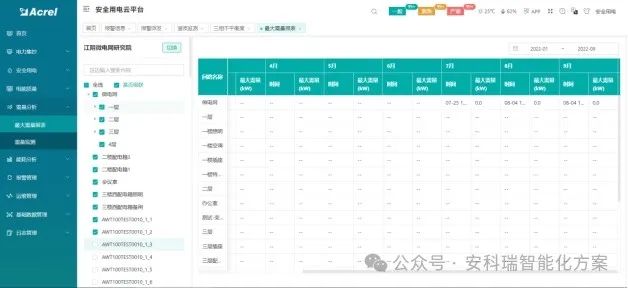

支持對每月最大需量進行統計，并生成報表，如圖所示。

5.7.2 需量監測

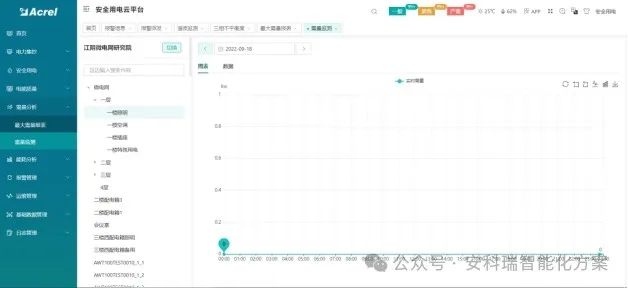

按日統計各個探測器的需量，并生成圖表和報表。

5.8 運維管理

運維管理包括巡檢計劃、巡檢記錄、設備通訊狀態等功能。

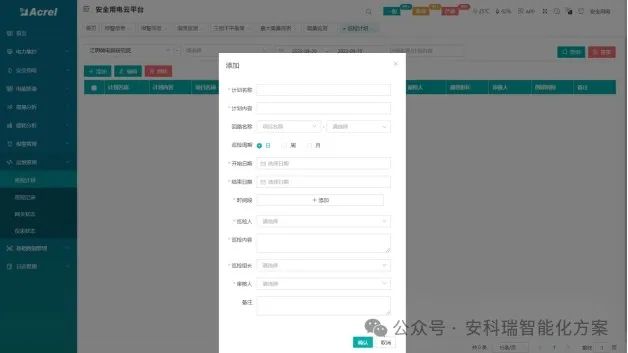

5.8.1 巡檢計劃

點擊菜單中的巡檢計劃，進入對應的頁面，對相關的巡檢計劃進行查看工單，切換日期來查詢所要預覽的數據，支持對巡檢計劃的新增，修改和刪除。

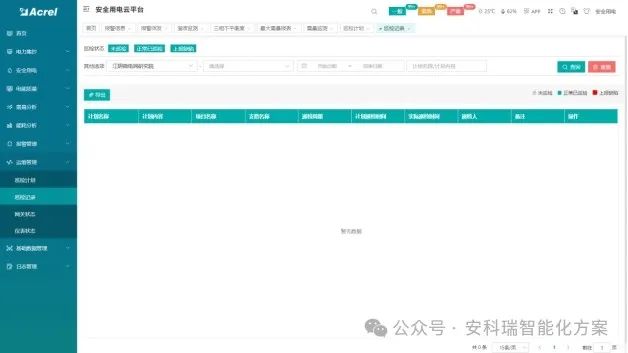

5.8.2 巡檢記錄

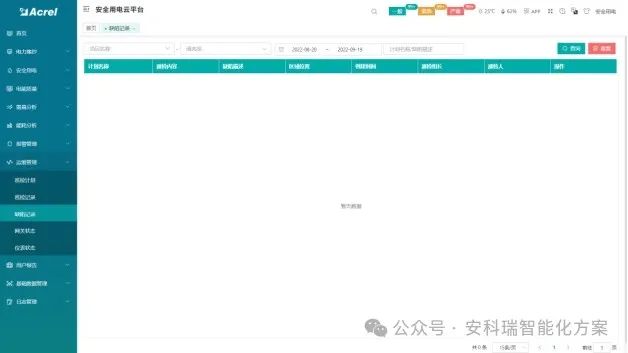

巡檢記錄支持對相關的巡檢進行查看，如圖所示。

5.8.3 缺陷記錄

缺陷記錄頁面展示了存在的缺陷記錄，顯示缺陷描述、缺陷狀態、缺陷等級、處理建議、項目名稱、區域位置、發現時間、負責人、執行人、消缺期限等信息，記錄了各個消防設備和消防設施存在的缺陷信息，如圖所示。

5.8.4 儀表狀態

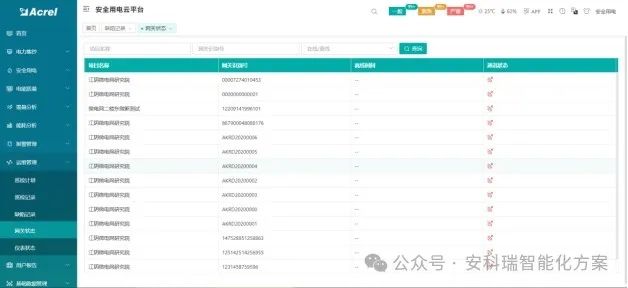

通過對項目、探測器ID以及想要查詢的設備來進行查詢，對現有項目下設備的通訊狀態數據進行匯總羅列展示，包括顯示設備當前的通訊狀態等，如圖所示。

5.9 報告分析

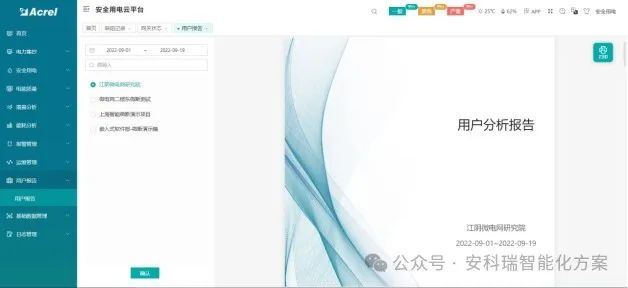

分析報告根據用戶指定的周期、項目、時段等篩選生成報告摘要、統計清單、設備體檢摘要、報警原因分析，支持打印功能。

5.10 報警推送功能

一旦發生故障隱患，云端后臺和管理員立即能收到短信、郵件、APP推送、語音外呼、語音播報通知，緊急情況下便捷地對電氣回路進行遠程拉閘和復位操作。

5.11 手機APP

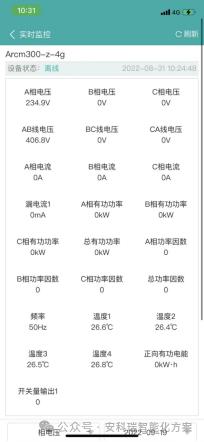

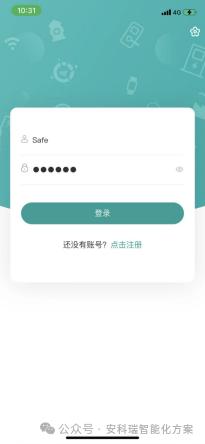

安全用電管理云平臺支持Android、ios系統APP，方便用進行項目查詢、報警、故障查詢，實時監控數據查詢，復位及控制操作，探測器詳細信息查詢等功能。

五、方案配置清單

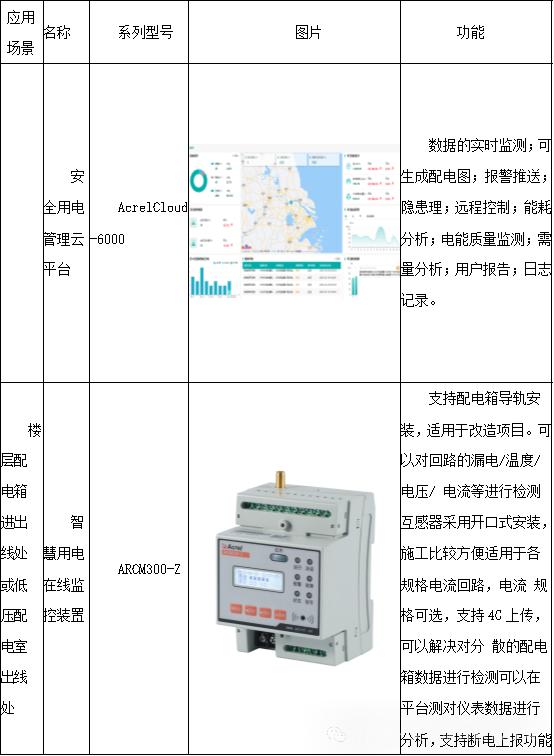

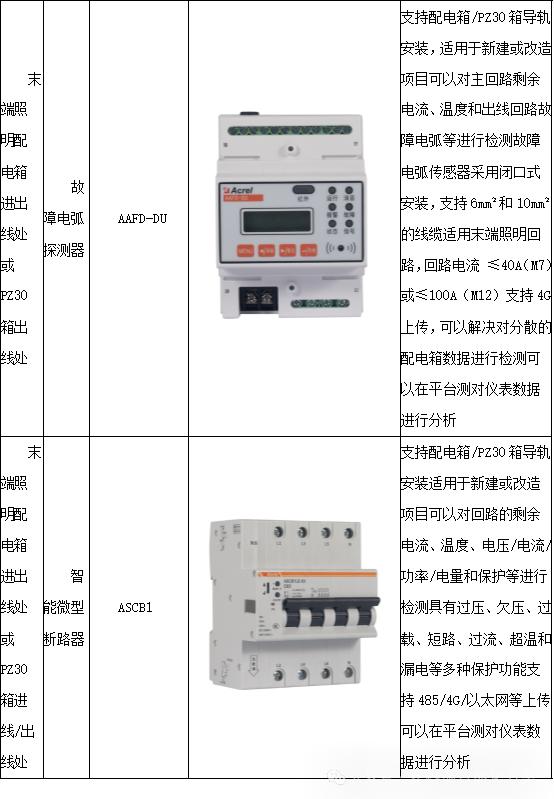

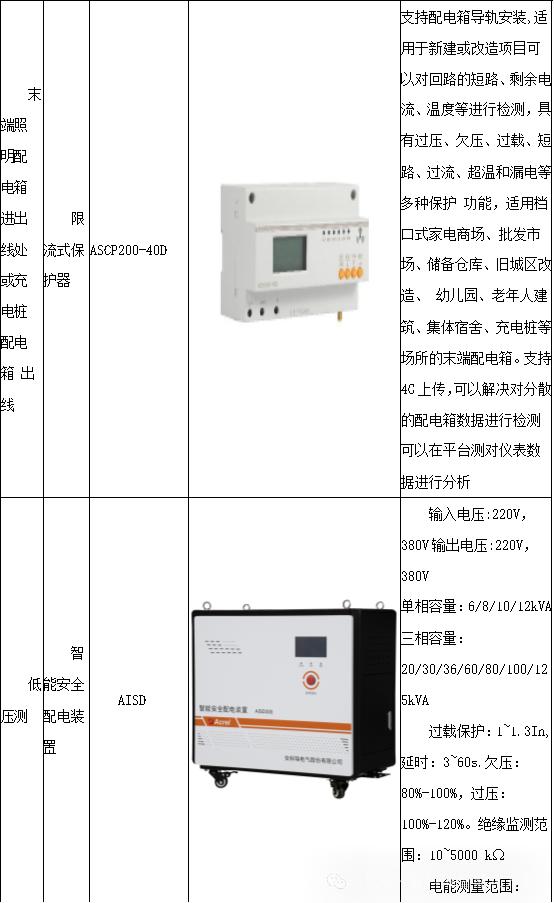

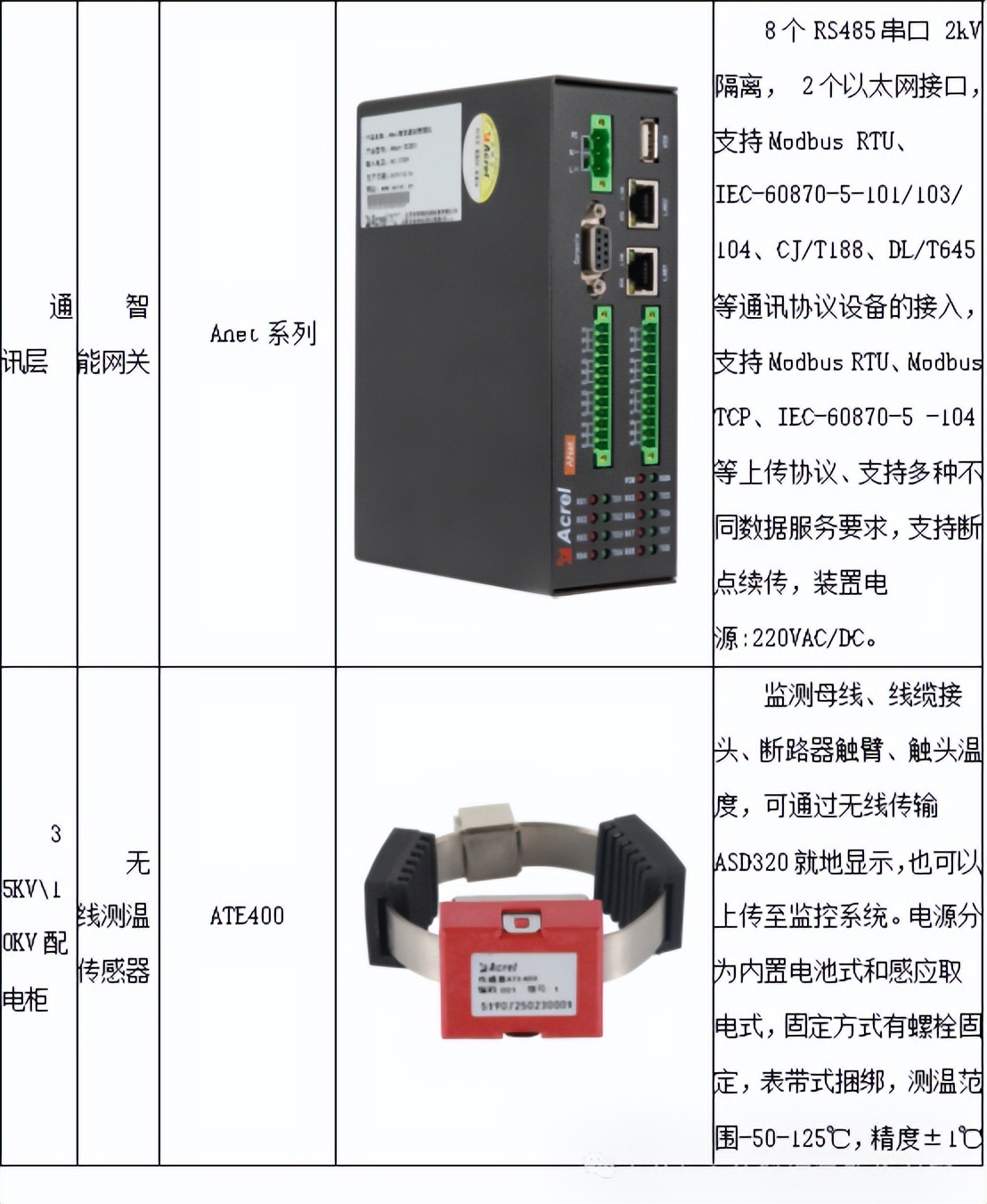

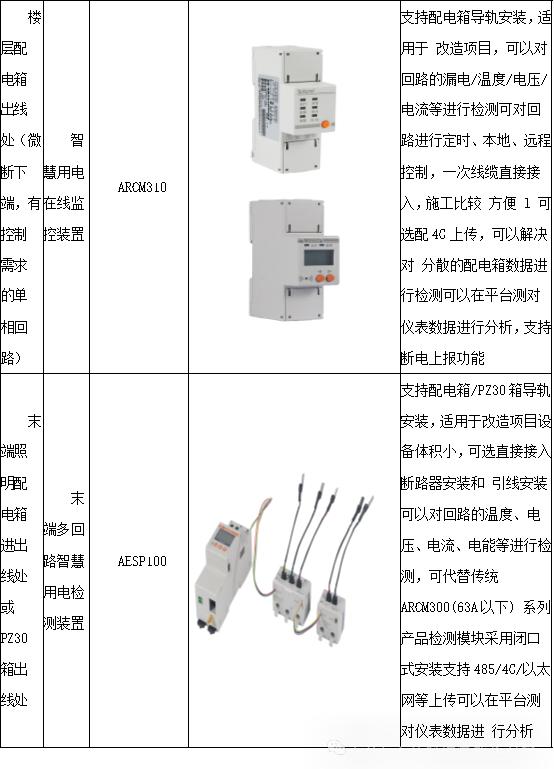

智慧安全用電管理云平臺硬件配置
