HMC311LP3 InGaP HBT增益模塊MMIC放大器技術手冊
概述
HMC311LP3(E)是一款GaAs InGaP異質結雙極性晶體管(HBT)增益模塊MMIC SMT放大器，工作頻率范圍為DC至6 GHz。 此款3x3mm QFN封裝放大器可用作級聯50 Ohm增益級或用于驅動輸出功率高達+17 dBm的HMC混頻器LO。 HMC311LP3(E)提供14.5 dB的增益，+32 dBm的輸出IP3，同時僅需+5V電源提供56 mA電流。 所用的達林頓反饋對可降低對正常工藝變化的敏感度，提供出色的溫度增益穩定性，只需極少的外部偏置元件。
數據表：*附件：HMC311LP3 InGaP HBT增益模塊MMIC放大器技術手冊.pdf
應用
- 蜂窩/PCS/3G
- 固定無線和WLAN
- 有線電視和電纜調制解調器
- 微波無線電
特性
- P1dB輸出功率： +15.5 dBm
- 輸出IP3： +32 dBm
- 增益： 14.5 dB
- 50 Ohm I/O’s
- 16引腳3x3 mm SMT封裝： 9mm2

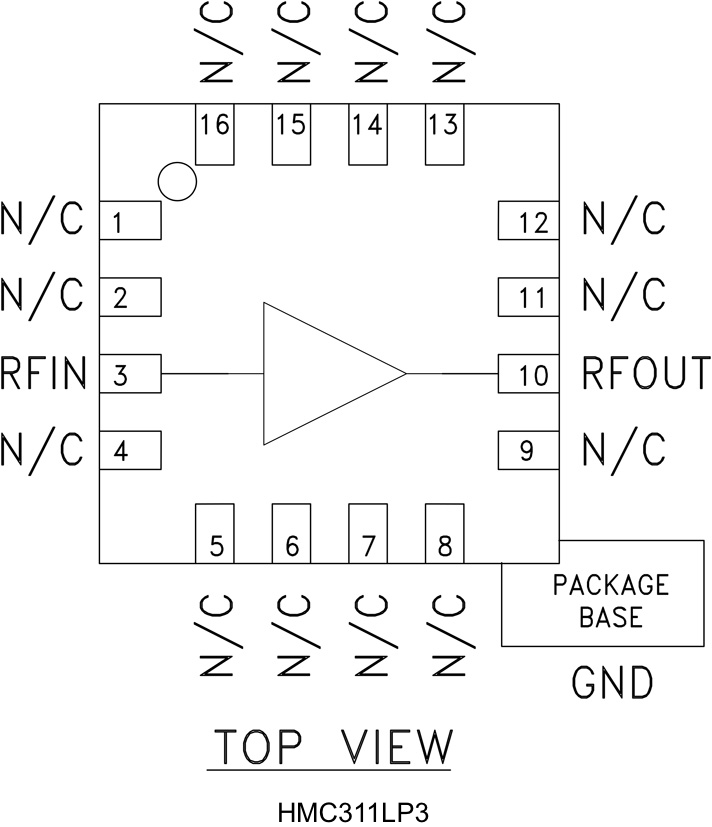

框圖
引腳描述
應用電路
評估PCB
