OPAx310-Q1 系列運算放大器包括單通道 (OPA310-Q1)、雙通道 (OPA2310-Q1) 和四通道 (OPA4310-Q1) 低壓（1.5V 至 5.5V）高輸出電流運算放大器，具有軌到軌輸入和輸出擺幅功能。OPA310S-Q1 型號 還具有非?？斓年P斷響應，啟用時間通常為 0.9μs，當應用涉及放大器信號鏈的占空比時，可以節省功耗。OPAx310-Q1 系列具有強大的 ESD 性能和失效防護輸入 ESD 結構，輸入端與正電源軌之間無二極管連接。

數據手冊：*附件：OPA310-Q1 汽車類、單通道、5.5V、3MHz 高輸出電流 (150mA) 快速關斷運算放大器技術手冊.pdf

OPAx310-Q1 提供電源板、標準、小型封裝等型號，并具有內部電流限制保護和熱關斷保護功能，可在以高輸出電流運行時實現更高的穩健性。OPAx310-Q1 的擺幅非常接近電源軌，并且在 5.5V 電源電壓下的整個溫度范圍內短路電流最小為 75mA。通過仔細并聯連接多個運算放大器，可以提高輸出電流能力。OPAx310-Q1 器件非常適合 LED 驅動器和其他高電流應用，也可用作基準緩沖器、保護放大器或分立式 LDO。

OPAx310-Q1 系列的可靠設計有助于簡化電路設計。這些運算放大器集成了 RFI 和 EMI 抑制濾波器，在輸入過驅條件下不會出現相位反轉。這些器件還提供出色的交流性能，增益帶寬為 3MHz，無持續振蕩時的容性負載高達 250pF，使設計人員能夠實現更高的性能和更低的功耗。

特性
? 高輸出電流：5.5V 時 ISC 典型值為 ±150mA
? 從關斷狀態快速使能：0.9μs（典型值）
? 寬工作電源電壓：1.5V 至 5.5V
? 低輸入失調電壓：±250μV（典型值）
? 失效防護輸入：輸入端與 V+ 之間沒有二極管
? 優化的靜態電流：165μA/通道（典型值）
? 軌至軌輸入和輸出
? 增益帶寬積：5.5V 時典型值為 3MHz
? 熱本底噪聲：16nV/√Hz（典型值）
? 單位增益穩定
? 驅動高達 250pF 的電容，而不會出現持續振蕩
? 內置 RFI 和 EMI 濾波輸入引腳
? 工作溫度范圍：–40°C 至 125°C

引腳配置和功能

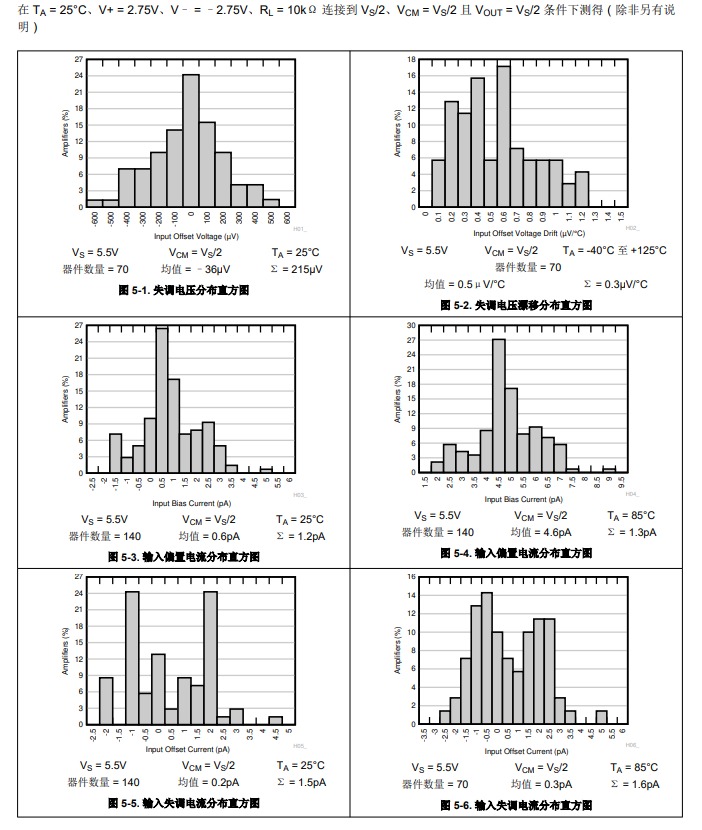

典型特性

應用
? 針對 AEC-Q100 1 級應用進行了優化
? 牽引逆變器
? 電池管理系統 (BMS)
? 車載充電器 (OBC) 和無線充電器
? HEV/EV 直流/直流轉換器
? 車身電子裝置和照明

典型應用

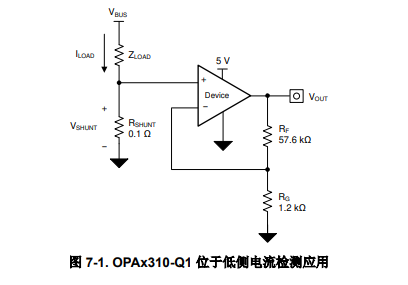

圖 7-1 展示了低側電流檢測應用中配置的 OPAx310-Q1。
