一文看懂單片機測量三相電網功率因數角的測量原理
本文介紹使用8031單片機測量三相電網功率因數角的原理、接口電路和程序?qū)崿F(xiàn)。經實踐驗證，測量準確、穩定。

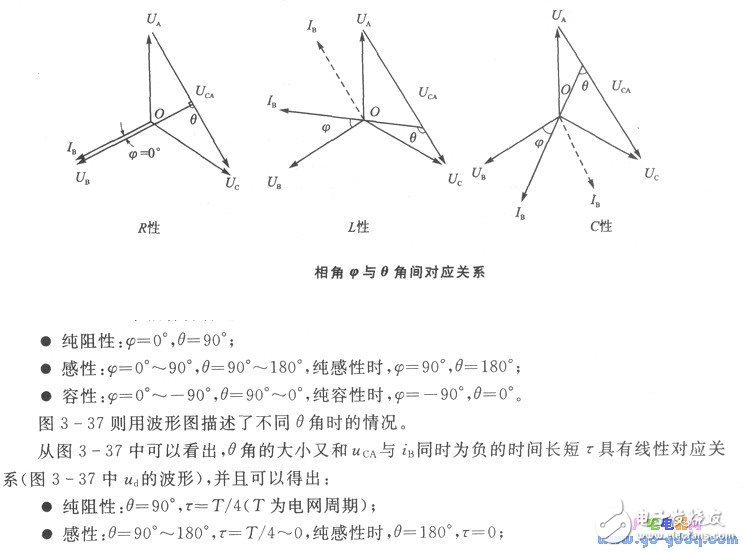

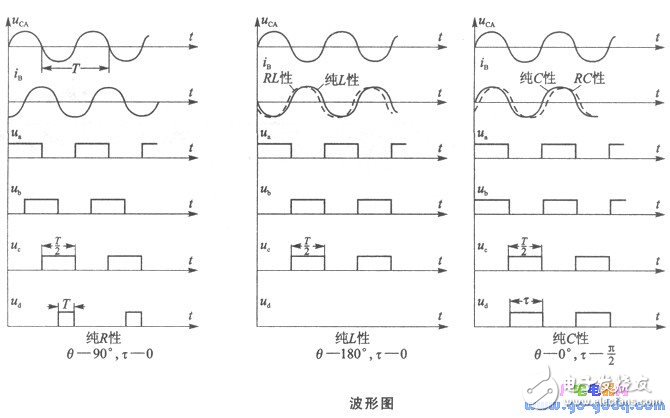

本方案所用的檢測輸入信號為線電壓與線電流，即UCA與IB，或UBC與IA，或UAB與IC。這是因為它們之間的夾角θ和待測相角φ之間具有線性對應關系。現以UCA與IB為例，表明其夾角θ與相角φ間對應關系的矢量圖如下圖所示。
