一、什么是濾波？

濾波就像給電路裝了個"篩子"，專門過濾不需要的信號波！

以**高通濾波電路**（圖1-1）為例：

高頻信號：輕松穿過電路到達輸出端

低頻信號：被攔截在門外

無論是強電電力系統還是手機通信電路，都充斥著各種頻率的雜波信號。這些"不速之客"會干擾設備工作，而濾波電路就是我們的"信號安檢員"！

▲ 圖1-1 | 高通濾波電路示意圖（高頻暢通，低頻被阻）

---

二、電容如何成為"濾波大師"？

1. 整流電路里的關鍵角色

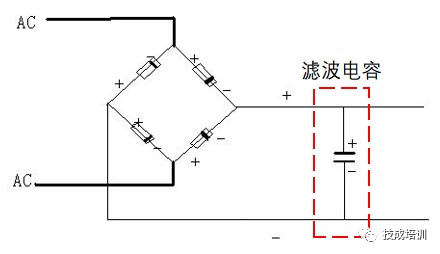

大家最熟悉的場景：整流電路濾波（圖1-2）！

整流后的脈動直流電其實暗藏玄機——通過**傅里葉變換**可以分解成：

- 基礎直流分量

- 多種高頻交流分量

▲ 圖1-2 | 橋式整流電路中的濾波電容

2. 電容的獨門絕技

電容通過"通高頻阻低頻"的特性：

高頻雜波 → 經電容旁路接地

低頻有用信號 → 順利輸出

就像用漏勺撈餃子（圖1-5）：

- 湯汁（高頻雜波）從孔洞流走

- 餃子（有用信號）留在勺中

▲ 圖1-5 | 電容濾波原理示意圖

---

### 三、濾波效果可視化

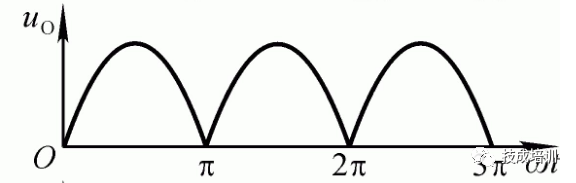

| 濾波前（脈動波） | 濾波后（平滑直流） |

|----------------|------------------|

|  |  |

圖1-4

圖1-6

濾波電容越大 → 輸出波形越接近完美直線！

---

四、RC濾波電路雙雄

① 高通濾波器（圖1-7左）

▌**高頻信號**：暢通無阻（電容≈導線）

▌**低頻信號**：被電容攔截

② 低通濾波器（圖1-7右）

▌**低頻信號**：順利通過

▌**高頻信號**：被電阻消耗

▲ 圖1-7 | 高通/低通濾波器對比

---

知識延伸

電容濾波的數學本質：

$$ X_C = frac{1}{2pi f C} $$

容抗公式說明：頻率f越高 → 容抗X_C越小 → 高頻越易通過！

---
