概述
MAX2667/MAX2669是高增益、低噪聲放大器(LNA)，設計用于GPS L1、Galileo和GLONASS應用。器件采用Maxim先進的SiGe工藝，在提供高增益和超低噪聲系數的同時，使輸入?yún)⒖?dB壓縮點以及三階截點最大化。

器件采用+1.6V至+3.3V單電源供電，MAX2667優化于低電流設計、MAX2669優化于高線性度設計。關斷模式下，器件的電源電流降至10μA以下。器件采用超小尺寸、無鉛并符合RoHS標準的0.86mm x 1.26mm x 0.65mm晶片級封裝(WLP)。
數據表：*附件：MAX2667 GPS GNSS超低噪聲系數LNA技術手冊.pdf

應用

• 汽車導航
• 航空電子
• 帶有GPS的蜂窩電話
• 定位移動設備
• 筆記本PC/超便攜移動PC
• 個人導航設備(PND)
• 娛樂終端，艦隊導航
• 遠程信息處理(物品跟蹤和庫存管理)
• 手表

特性

• 高功率增益：19dB (MAX2667)
• 超低噪聲系數：0.65dB
• 集成50Ω輸出匹配電路
• 低電源電流：4.1mA (MAX2667)
• 較寬的電源電壓范圍：1.6V至3.3V
• 較少的材料清單：2個電感、3個電容和1個電阻
• 小尺寸封裝：0.86mm x 1.26mm
• 薄外形：0.65mm
• 0.4mm焊球間距的晶片級封裝(WLP)

典型應用電路

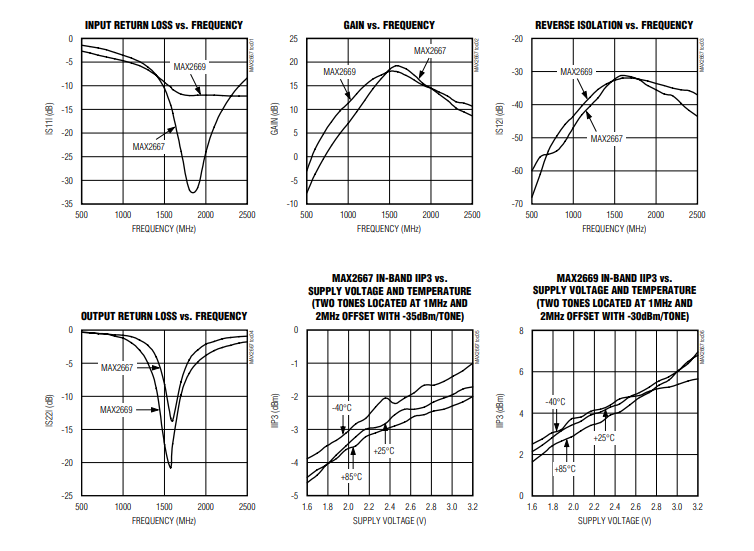

典型操作特性

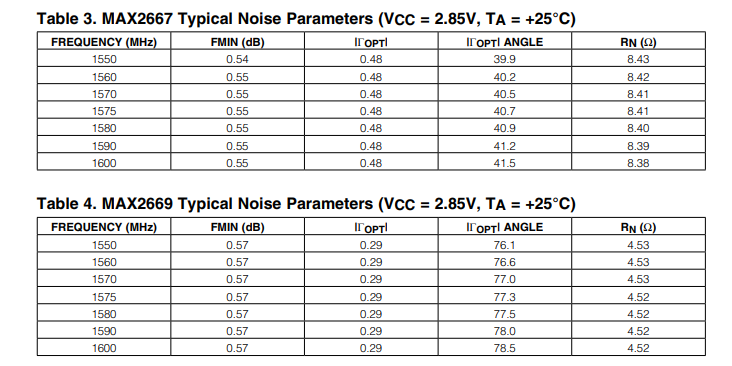

參數
