TPS725xx 系列 1A 低壓降 （LDO） 線性穩壓器具有固定電壓選項，通常用于為最新的 DSP、FPGA 和微控制器供電。還提供 1.22 V 至 5.5 V 的可調選項。當輸出超出調節范圍時，集成監控電路提供低電平有效 RESET 信號。無電容器/任何電容器功能允許客戶根據需要定制輸出瞬態性能。因此，與能夠提供相同輸出電流的其他穩壓器相比，該系列穩壓器可以提供獨立的電源解決方案或開關模式電源的后置穩壓器。

這些穩壓器非常適合大電流應用。該系列可在較寬的輸入電壓范圍（1.8 V 至 6 V）下工作，并具有極低的壓差（1 A 時為 170 mV）。

滿載時接地電流通常為 210 μA，空載時降至 80 μA 以下。待機電流小于 1 μA。
*附件：TPS725xx：具有監控器的低輸入電壓、1A 低壓差線性穩壓器數據表.pdf

每個穩壓器選項均采用 SOT223-5、D（僅限 TPS72501）或 DDPAK 封裝。該穩壓器具有低輸入電壓和適當的散熱封裝，與需要 2.5 V 或更高最小輸入電壓和更高靜態電流的類似穩壓器相比，功耗更高，效率更高。這些特性使其成為便攜式電池供電設備的可行電源解決方案。

雖然不需要輸出電容器來實現穩定性，但使用 10 μF 輸出電容器可以改善瞬態響應和輸出噪聲。

與一些具有最小電流要求的穩壓器不同，TPS725 系列在無輸出負載電流的情況下保持穩定。該系列的低噪聲能力，加上其高電流作和易于功耗，使其成為電信板、調制解調器組和其他噪聲敏感型應用的理想選擇。

特性

• 1A 輸出電流
• 提供 1.5V、1.6V、1.8V、2.5V 固定輸出
  和可調版本
  （1.2V 至 5.5V）
• 輸入電壓低至 1.8 V
• 1A 時具有 170mV 的低壓差 （TPS72525）
• 與任何類型/值的輸出電容器一起穩定
• 具有 50ms
  RESET 延遲時間的集成監控器 （SVS）
• 滿載時 210μA 的低接地電流 （TPS72525）
• 待機電流小于 1μA
• 在線路、負載和溫度
  范圍內（-40°C 至 125°C）的輸出電壓容差為 ±2%
• 集成 UVLO
• 熱保護和過流保護
• 5 引腳 SOT223-5 或 DDPAK 和 8 引腳 SOP（僅限 TPS72501）
  表面貼裝封裝
• 應用
  • PCI 卡
  • 調制解調器組
  • 電信板
  • DSP、FPGA 和微處理器電源
  • 便攜式、電池供電的應用程序

參數

方框圖

概述

TPS725xx系列是一款具有監控器的低輸入電壓、1A低壓差線性穩壓器（LDO），提供固定和可調輸出版本，適用于DSP、FPGA、微控制器等設備的電源供應。

主要特性

• ?低輸入電壓?：低至1.8V
• ?1A輸出電流?
• ?低壓差電壓?：170mV@1A（TPS72525）
• ?集成監控器?：提供活動低RESET信號
• ?無需輸出電容穩定?：但推薦使用以改善瞬態響應和輸出噪聲
• ?低靜態電流?：210μA@滿載，小于1μA@待機（TPS72501）
• ?過熱和過流保護?
• ?小封裝?：SOT223-5、DDPAK和8引腳SOP封裝

應用

• PCI卡
• 調制解調器板
• 電信板
• DSP、FPGA和微處理器電源
• 便攜式、電池供電設備

電氣特性

• ?輸出電壓容差?：±2%
• ?輸出噪聲電壓?：150μV rms（10μF輸出電容）
• ? 電源抑制比（PSRR） ?：60dB@1kHz
• ?RESET延遲時間?：50ms
• ?UVLO（欠壓鎖定）閾值?：1.45V至1.70V
• ?電流限制?：約1.6A

功能框圖

提供了可調版本和固定版本的功能框圖，展示了監控器、使能輸入、反饋、輸出等關鍵部分。

封裝與熱性能

• ?封裝類型?：SOT223-5、DDPAK、SOP
• ?熱阻?：根據封裝和散熱條件不同，熱阻有所不同，例如DDPAK封裝在焊接至銅板時熱阻約為23°C/W

外部電容要求

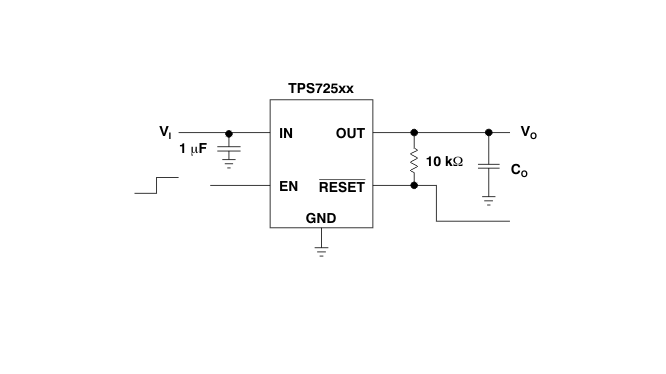

• ?輸入電容?：推薦1μF或更大陶瓷電容，靠近IC放置
• ?輸出電容?：雖然非必需，但推薦10μF或更大電容以改善瞬態響應和輸出噪聲

RESET功能

• 當輸出電壓下降超過5%標稱值時，提供活動低RESET信號
• RESET延遲時間可調，典型值為50ms

熱保護與電流限制

• 內置熱保護電路，防止結溫超過165°C
• 輸出電流限制約為1.6A，防止過載
