LP3881 是一款大電流、快速響應穩壓器，可保持輸出電壓 以最小的輸入至輸出電壓降進行調節。該設備采用 CMOS 工藝制造 采用兩種輸入電壓工作：Vbias 提供電壓以驅動 N-MOS 電源的柵極 transistor，而 Vin 是為負載供電的輸入電壓。使用外部 偏置軌允許該器件在超低 Vin 電壓下工作。與雙極穩壓器不同， CMOS 架構在任何輸出負載電流下均消耗極低的靜態電流。的使用 N-MOS 功率晶體管可實現寬帶寬，但需要最小的外部電容 來保持 loop 的穩定性。
*附件：LP3881 0.8A 快速響應超低壓差線性穩壓器 數據表.pdf

這些器件的快速瞬態響應使其適合用于為 DSP、 微控制器內核電壓和開關模式電源后置穩壓器。零件可用 采用 TO-220、TO-263 和 SOIC-8 封裝。

壓差電壓： 75 mV（典型值）@ 0.8A 負載電流。

接地引腳電流： 滿載時為 3 mA（典型值）。

關斷電流： S/D 引腳為 60 nA（典型值） 低。

精密輸出電壓： 1.5% 室溫 準確性。

特性

• 超低壓差電壓（75 mV @ 0.8A 典型值）
• 低接地引腳電流
• 負載調整率為 0.04%/A
• 關斷時的典型靜態電流為 60 nA
• 1.5% 輸出精度 （25°C）
• TO-220、TO-263 和 SOIC-8 封裝
• 過溫/過流保護
• ?40°C 至 +125°C 結溫范圍

參數

方框圖

一、產品概述

• ?產品名稱?：LP3881
• ?類型?：0.8A 快速響應超低壓差線性穩壓器
• ?特點?：高電流、快速響應、超低壓差、低地引腳電流、低靜態電流、過溫/過流保護

二、主要特性

• ?壓差電壓?：75mV（典型值）@ 0.8A負載電流
• ?地引腳電流?：3mA（典型值）@ 滿載
• ?關斷電流?：60nA（典型值）
• ?輸出電壓精度?：1.5%（25°C）
• ?溫度范圍?：-40°C至+125°C
• ?封裝類型?：TO-220、TO-263、SOIC-8

三、絕對最大額定值

• ?存儲溫度范圍?：-65°C至+150°C
• ?引腳焊接溫度?（5秒）：260°C
• ?人體模型ESD評級?：2kV
• ?機器模型ESD評級?：200V（引腳5為100V）
• ?供電電壓?（生存）：-0.3V至+6V（VIN），-0.3V至+7V（VBIAS），-0.3V至+7V（關斷輸入）
• ?結溫?：-40°C至+150°C

四、推薦工作條件

• ?供電電壓?：VIN = VOUT + VDO 至 5.5V
• ?關斷輸入電壓?：0至+6V
• ?輸出電流?：0.8A
• ?結溫范圍?：-40°C至+125°C
• ?偏置供電電壓?：4.5V至6V

五、電氣特性

• ?輸出電壓容差?：1.198V至1.234V（典型值）
• ?輸出電壓線性調整率?：0.01%/V
• ?輸出電壓負載調整率?：0.04%/A
• ?壓差電壓?：75mV（典型值）@ 0.8A（TO-220和TO-263），80mV（典型值）@ 0.8A（SOIC-8）
• ?靜態電流?：VIN引腳7mA至30mA，VBIAS引腳2mA至30mA
• ?短路電流?：2.5A
• ?關斷延遲時間?：關斷<20μs，開啟<15μs

六、應用提示

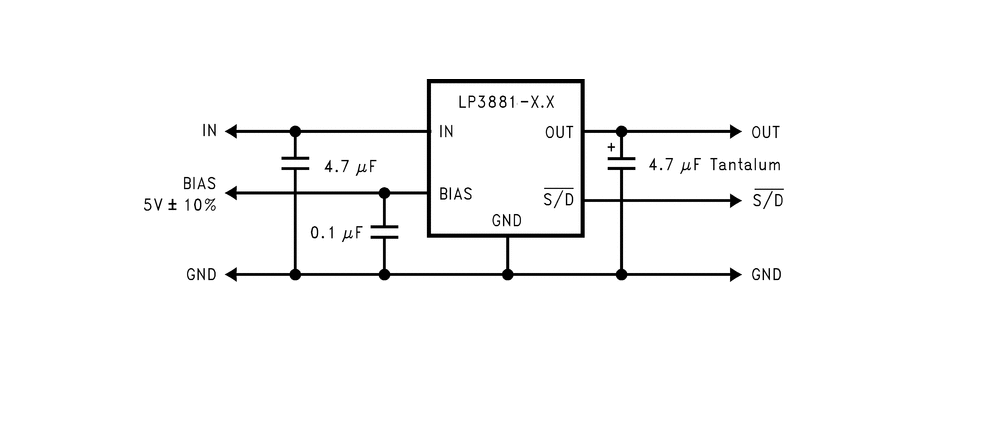

• ?外部電容?：需要至少4.7μF的輸入和輸出電容以保證穩定性。
• ?輸出電容?：推薦使用鉭電容，因其ESR適合且穩定。不推薦使用鋁電解電容，因其低溫下ESR迅速增加。
• ?輸入電容?：至少4.7μF，無ESR限制，陶瓷或鉭電容均可。
• ?偏置電容?：0.1μF電容，推薦陶瓷電容。
• ?偏置電壓?：4.5V至6V，低于4V時輸出關閉。
• ?關斷操作?：將關斷（S/D）引腳拉低可關閉穩壓器，需通過上拉電阻（10kΩ至100kΩ）積極終止。

七、散熱與封裝

• ?TO-220封裝?：可通過附加散熱片或銅板散熱，θJA約為65°C/W（無散熱片），4°C/W（帶散熱片）。
• ?TO-263封裝?：通過PCB銅板散熱，θJA約為40°C/W（至少1.5平方英寸銅面積）。
• ?SOIC-8封裝?：通過PCB銅板散熱，θJA約為166°C/W。

八、封裝與訂購信息

• ?封裝類型?：TO-220、TO-263、SOIC-8
• ?訂購信息?：提供多種輸出電壓選項，如1.2V、1.5V、1.8V等，具體型號和封裝請參考數據表。
