TPS736 低壓差 （LDO） 線性穩壓器采用一種新的拓?fù)浣Y(jié)構：采用電壓跟隨器配置的 NMOS 傳輸晶體管。這種拓?fù)浣Y(jié)構使用低 ESR 的輸出電容器時很穩定，甚至允許在沒有電容器的情況下工作。該器件還提供高反向阻塞 （低反向電流） 和接地引腳電流，在所有輸出電流值上幾乎恒定。

TPS736 采用先進的 BiCMOS 工藝，可在提供極低的壓差電壓和低接地引腳電流的同時產生高精度。未使能時，電流消耗低于 1μA，專為便攜式應用而設計。極低的輸出噪聲 （30μVRMS 和 0.1μF CNR） 專為為 VCO 供電而設計。該器件受到熱關斷和折返電流限制的保護。
*附件：TPS736 無電容器、NMOS、400mA、具有反向電流保護功能的低壓差穩壓器 數據表.pdf

特性

• 在沒有輸出電容器或任何值或類型的電容器的情況下保持穩定
• 輸入電壓范圍為 1.7V 至 5.5V
• 超低壓差電壓：75mV （典型值）
• 出色的負載瞬態響應 — 帶或不帶可選輸出電容器
• NMOS 拓?fù)浣Y(jié)構提供低反向漏電流
• 低噪聲：30μVRMS 典型值 （10Hz 至 100kHz）
• 0.5% 初始精度
• 線路、負載和溫度的總體精度為 1%
• 關斷模式下的最大 IQ 小于 1μA
• 熱關斷和指定的最小/最大電流限制保護
• 提供多種輸出電壓版本：
  • 1.20V 至 5.0V 的固定輸出
  • 1.20V 至 5.5V 的可調輸出
  • 提供自定義輸出

參數

方框圖

1. 產品概述

• ?型號?：TPS736
• ?特點?：
  • 無電容器或任何類型電容器均可穩定工作
  • 輸入電壓范圍：1.7V至5.5V
  • 超低壓差電壓：75mV（典型值）
  • 400mA輸出電流
  • NMOS拓?fù)浣Y(jié)構，提供低反向泄漏電流
  • 低噪聲：30μV RMS（典型值，10Hz至100kHz）
  • 反向電流保護功能

2. 主要規格

• ?封裝類型?：SOT-23（DBV）、SOT-223（DCQ）、VSON（DRB）
• ?工作溫度范圍?：-40°C至125°C
• ?輸出電壓版本?：
  • 固定輸出：1.20V至5.0V
  • 可調輸出：1.20V至5.5V
  • 定制輸出可選
• ?精度?：
  • 初始精度：0.5%
  • 整體精度（線路、負載和溫度）：1%
• ?關斷模式靜態電流?：小于1μA

3. 功能特性

• ?穩定性?：無需輸出電容器即可穩定工作，適用于各種電容器類型和值
• ?反向電流保護?：NMOS通道提供固有的反向電流阻擋
• ?熱保護?：具有熱關斷和最小/最大電流限制保護
• ?噪聲降低?：通過NR引腳連接旁路電容可進一步降低輸出噪聲

4. 應用領域

• 便攜式、電池供電設備
• 開關電源的后調節
• 對噪聲敏感的電路，如VCOs
• DSPs、FPGAs、ASICs和微處理器的負載點調節

5. 電氣特性

• ?線路調節?：0.01%/V
• ?負載調節?：0.002%/mA（1mA至400mA）
• ? 電源抑制比（PSRR） ?：
  • 100Hz：58dB
  • 10kHz：37dB
• ?啟動時間?：600μs（Vout = 3V, Rl = 30Ω, Cout = 1μF, CNR = 0.01μF）

6. 設計指南

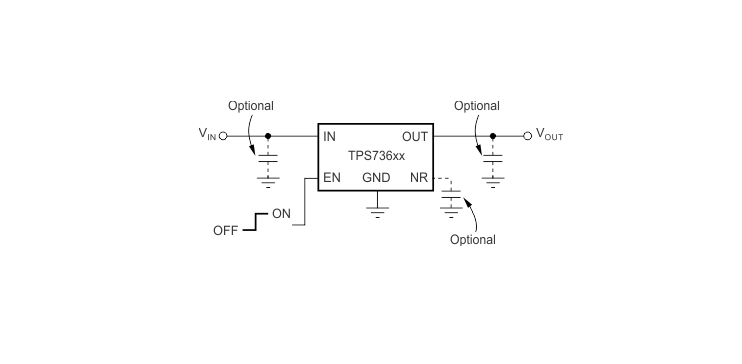

• ?輸入電容?：建議使用0.1μF至1μF的低ESR電容器，以改善瞬態響應、噪聲抑制和紋波抑制
• ?輸出電容?：雖然不需要輸出電容，但添加1μF的電容器可以改善負載瞬態響應
• ? 噪聲降低電容（CNR） ?：連接至NR引腳，可顯著降低輸出噪聲
• ?熱設計?：根據功耗和環境溫度考慮散熱解決方案
