TPS717xx 系列低壓差 （LDO）、低功耗線性穩壓器提供非常高的 電源抑制 （PSRR），同時保持極低的 45μA 接地電流，實現超小型 5 引腳 SOT 封裝。該系列采用先進的 BiCMOS 工藝和 PMOS 傳輸器件 實現快速啟動、極低噪聲、出色的瞬態響應和出色的 PSRR 性能。TPS717xx 使用 1μF 陶瓷輸出電容器時保持穩定，并使用精密 電壓基準和反饋環路，在所有負載、線路、 過程和溫度變化。設備系列完全指定自 T J = –40°C 至 125°C，采用小型 SOT （SC70-5） 封裝，即 帶導熱墊的 2 mm × 2 mm WSON-6 封裝，以及 1.5 mm × 1.5 mm WSON-6 封裝，非常適合小型便攜式設備（如無線手持設備和 PDA 的 PDA）。
*附件：TPS717 低噪聲、高帶寬 PSRR、低壓差、150mA 線性穩壓器數據表.pdf

特性

• 輸入電壓：+2.5 V 至 +6.5 V
• 提供多種輸出版本：
  • 固定輸出，電壓范圍為 0.9 V 至 5 V
  • 0.9 V 至 6.2 V 的可調輸出電壓
• 超高 PSRR：
  • 1 kHz 時為 70 dB，100 kHz 時為 67 dB，1 MHz 時為 45 dB
• 出色的負載和線路瞬態響應
• 極低壓差：150mA 時為 170mV（典型值）
• 低噪聲：30 μVRMS典型值（100 Hz 至 100 kHz）
• 小型 5 引腳 SC-70、2mm × 2mm WSON-6 和
  1.5mm × 1.5mm WSON-6 封裝

參數

方框圖

一、產品概述

TPS717是一款低噪聲、高帶寬PSRR（電源抑制比）、低壓差、150mA輸出的線性穩壓器。它采用先進的BiCMOS工藝和PMOS通道設計，適用于需要高性能電源管理的應用，如相機傳感器、手機、PDA、智能手機以及無線LAN和藍牙設備等。

二、主要特性

• ?低噪聲?：輸出噪聲電壓低至95μV RMS（在100Hz至100kHz范圍內），非常適合噪聲敏感的應用。
• ?高帶寬PSRR?：提供極高的PSRR性能，如在1kHz下達到70dB，100kHz下達到67dB，1MHz下達到45dB，有助于減少電源噪聲對輸出信號的影響。
• ?低壓差?：具有很低的dropout電壓，即使在重載情況下也能保持良好的穩壓性能。
• ?多種輸出版本?：提供固定輸出電壓版本（0.9V至5V）和可調輸出電壓版本（0.9V至6.2V），滿足不同應用需求。
• ?小封裝?：提供5引腳SC-70、2mm×2mm WSON-6和1.5mm×1.5mm WSON-6等多種封裝選項，節省PCB空間。

三、電氣特性

• ?輸入電壓范圍?：2.5V至6.5V。
• ?輸出電壓范圍?：固定版本為0.9V至5V，可調版本為0.9V至6.2V。
• ?最大輸出電流?：150mA。
• ?地電流?：超低地電流，僅為45μA（典型值），有助于延長電池壽命。
• ?PSRR?：在1kHz下為70dB，100kHz下為67dB，1MHz下為45dB。
• ?輸出噪聲電壓?：在100Hz至100kHz范圍內，無噪聲降低電容時為95μV RMS，有0.01μF噪聲降低電容時為12.5μV RMS。

四、功能描述

• ?內部電流限制?：保護穩壓器在故障條件下不受損壞。
• ?關斷功能?：通過使能引腳（EN）控制，關斷模式下輸出電流降至微安級，進一步降低功耗。
• ?快速啟動和噪聲降低電容?：固定電壓版本提供快速啟動電路和噪聲降低引腳（NR），以快速充電噪聲降低電容并降低輸出噪聲。
• ? 欠壓鎖定（UVLO） ?：確保在輸入電壓低于安全閾值時輸出保持關閉狀態，防止損壞。
• ?熱保護?：當結溫升高到約160°C時，熱保護電路會關閉輸出，防止過熱損壞。

五、封裝與訂購信息

TPS717提供多種封裝選項，包括SC-70、WSON-6等，用戶可根據實際需求選擇合適的封裝形式。數據表中還提供了詳細的訂購信息和封裝標記，方便用戶進行采購和識別。

六、應用信息

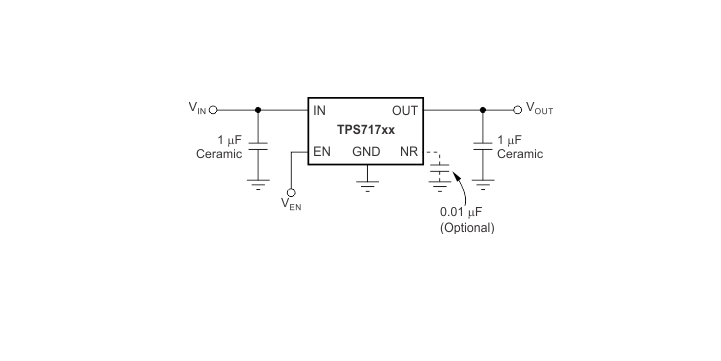

• ?典型應用?：適用于相機傳感器、手機、PDA、智能手機、無線LAN和藍牙設備等需要高性能電源管理的場合。
• ?布局建議?：為獲得最佳PSRR和噪聲性能，建議采用單獨的輸入和輸出地平面，并將旁路電容直接連接到器件的地引腳。
• ?功率耗散?：應根據實際應用中的輸入電壓、輸出電流和環境溫度等因素合理設計散熱措施，以確保器件在可靠的工作條件下運行。

七、注意事項

• 在使用TPS717時，應確保輸入和輸出電壓在規格范圍內，避免超出器件的承受能力。
• 根據實際應用需求選擇合適的輸出電壓版本和封裝形式。
• 在處理TPS717時，應注意靜電防護，避免靜電放電對器件造成損害。同時，應遵守數據表中提供的熱設計和功率耗散指南，確保器件在可靠的工作條件下運行。
