TLV771 是一款小型低壓差 （LDO） 線性穩壓器，可提供 150mA 的輸出電流。該 LDO 提供具有高 PSRR 以及負載和線路瞬態性能的電壓源，可滿足各種電路的要求。TLV771 具有 1.4V 至 5.5V 的輸入電壓范圍和 0.6V 至 3.3V 的輸出電壓范圍。這種靈活性使該設備可用于多種應用。
*附件：TLV771 150mA 小尺寸、高 PSRR、低壓差穩壓器 數據表.pdf

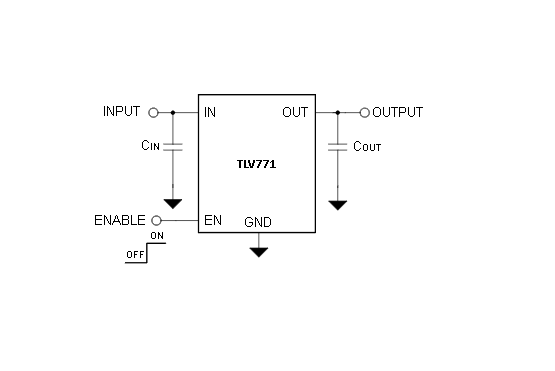

TLV771 具有內部軟啟動電路，可避免過大的浪涌電流，從而最大限度地減少啟動期間的輸入電壓降。當 LDO 被禁用時，有源下拉電路可快速對輸出放電，并提供已知的啟動狀態。EN 輸入允許外部邏輯信號啟用或禁用穩壓輸出。LDO 使用小型陶瓷電容器時保持穩定，因此可實現較小的整體封裝尺寸。工作結溫范圍為 ?40°C 至 +125°C。 該 LDO 采用標準 SOT-23 （DBV） 和 1mm × 1mm X2SON （DQN） 封裝。

特性

• 高 PSRR：55dB （1MHz）
• VIN 范圍：1.4V 至 5.5V
• 固定輸出電壓范圍：0.6V 至 3.3V
• 輸出電壓精度：2%
• 低壓差電壓：
  • 150mA 時為 113mV （3.3VOUT）
• 折返電流限制
• 有源輸出下拉電阻器
• 包：
  • 1mm × 1mm、4 引腳 X2SON （DQN）
  • 5 引腳 SOT-23 （DBV）

參數

方框圖

1. 產品概述

• ?型號?：TLV771
• ?類型?：小尺寸、高PSRR、低壓差線性穩壓器（LDO）
• ?輸出電流?：150mA
• ?特點?：提供高電源抑制比（PSRR）和負載/線路瞬態響應，適用于多種電路

2. 應用領域

• 智能手機
• 平板電腦
• 游戲控制臺
• 筆記本電腦
• 流媒體播放器
• 機頂盒
• 攝像頭模塊

3. 關鍵規格

• ?輸入電壓范圍?：1.4V to 5.5V
• ?輸出電壓范圍?：0.6V to 3.3V（固定）
• ?輸出電壓準確度?：±2%
• ?低壓差電壓?：113mV at 150mA (3.3V OUT)
• ?高PSRR?：55dB at 1MHz
• ?封裝類型?：1mm × 1mm X2SON (DQN) 或 5-pin SOT-23 (DBV)

4. 功能特性

• ?內部軟啟動?：減少啟動時的輸入電壓下降
• ?主動輸出下拉電阻?：禁用時快速放電輸出至地
• ?使能輸入?：允許通過外部邏輯信號啟用或禁用輸出
• ?折返電流限制?：保護電路免受過載或短路損害
• ?穩定性?：適用于小陶瓷電容，支持小封裝尺寸

5. 電氣特性

• ?輸出電壓容差?：±2%
• ?靜態電流?：80μA to 120μA
• ?關斷電流?：0.012μA
• ?熱關斷?：結溫升至160°C時關斷，降至140°C時復位
• ?電流限制?：輸出電流限制為200mA至460mA

6. 熱特性

• ?結到環境熱阻?：DQN封裝為236.2°C/W，DBV封裝為242.5°C/W
• ?工作結溫范圍?：-40°C to +125°C

7. 封裝與尺寸

• ?DQN封裝?：1mm × 1mm，4引腳
• ?DBV封裝?：2.9mm × 2.8mm，5引腳

8. 應用指南

• ?推薦電容?：輸入和輸出推薦使用低ESR陶瓷電容
• ?布局建議?：輸入和輸出電容應盡可能靠近器件放置
• ?電源供應建議?：輸入電源應穩定且無雜波，以確保最佳性能
