概述
ADL8122 是一款寬帶低噪聲放大器 (LNA),工作頻率范圍為 10 kHz 至 10 GHz。從 2 GHz 到 6 GHz,典型的增益和噪聲系數分別為 17 dB 和 2 dB。1 dB 壓縮(OP1dB)、輸出三階截距(OIP3)和輸出二階截距(OIP2)的參數分別為 20 dBm、33.5 dBm 和 37 dBm,頻率范圍為 2 GHz 至 6 GHz。標稱靜態電流 (IDQ) 可調節,在 5 V 電源電壓 (V DD ) 下為 95 mA。內部匹配的直流耦合 RF 輸入和輸出引腳需要外部交流耦合電容器以及 RFOUT 上的偏置電感器。此外,RF 輸入通過連接在 VBIAS 引腳和 RFIN 引腳之間的外部電感器進行偏置。
ADL8122 采用偽晶高電子遷移率晶體管 (pHEMT) 工藝制造。該器件采用符合 RoHS 標準的 2 mm × 2 mm 8 引腳 LFCSP 封裝,額定工作溫度范圍為 ?55°C 至 +125°C。
數據表:*附件:ADL8122 10 kHz至10 GHz、寬帶、低噪聲放大器技術手冊.pdf
應用
- 電信
- 儀器儀表
- 雷達
- 電子戰
特性
- 單一正電源(自偏置)
- 電阻可編程偏置設置
- 正增益斜率對頻率
- 寬帶操作:10 kHz 至 10 GHz
- 擴展的工作溫度范圍:?55°C 至 +125°C
- 符合 RoHS 標準的 2 mm x 2 mm、8 引腳 LFCSP 封裝
框圖

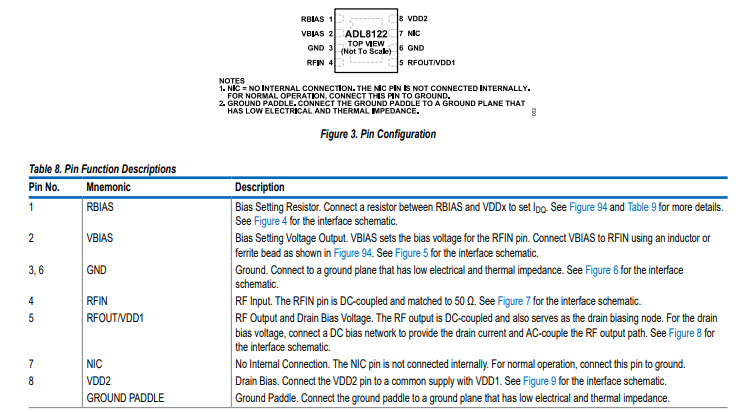

引腳配置

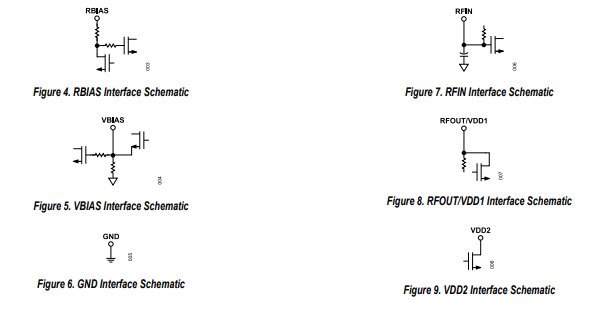

接口示意圖

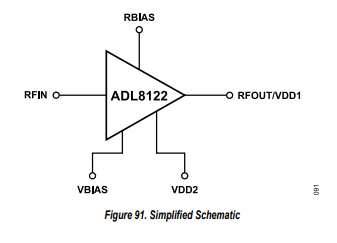

ADL8122是一款寬帶LNA,工作頻率范圍為10 kHz至10GHz。圖91顯示了一個簡化框圖。
ADL8122具有DC耦合的單端輸入和輸出端口,在額定頻率范圍內阻抗標稱值等于50ω。除交流輸入和輸出耦合電容以及偏置電感外,不需要任何外部匹配元件。要調整lpo,請在RBIAS和VDDx引腳之間連接一個外部電阻。VBIAS輸出電壓提供DC偏置電壓;它通過一個鐵氧體磁珠連接到RFIN。RFOUT/NDD1引腳提供漏極電流。額外的漏極偏置通過VDD2引腳施加。

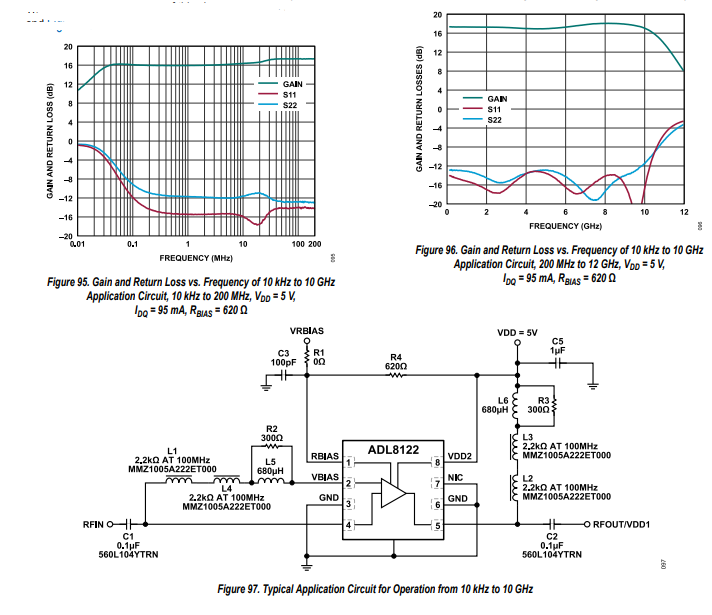

圖97顯示了用于將工作頻率擴展至10 kHz的應用電路。請注意,為了支持低頻工作,增加了額外的元件:R2和R3 = 300ω,L5和L6 = 680 μH,C5 = 1 μF,L4 = 2.2k qat(100 MHz)。該電路的增益和回波損耗如圖95和圖96所示。
可以對器件的外部元件進行進一步調整,以在更低的頻率下工作。具體來說,隔直電容值可以增加,因為這些元件是導致低頻截止的限制因素。
-
