一款小型打印機EMI整改案例分享

深圳市韜略科技有限公司 ? 2025-03-06 10:41 ? 次閱讀

一前言

EMC整改過程中,時鐘問題是我們經常遇到的EMC難題之一,在前期設計中重點關注并做好相應的處理措施,肯定是最優解的。但是如果前期設計沒有注意或者結構原因沒辦法做最優處理,該怎么辦呢?這也是一直困擾很多工程師的問題,處理的手段也沒有太多,還得考慮信號完整性。今天給大家分享一個簡潔的時鐘問題處理方案。

二整改案例

某客戶小型化的標簽打印機產品在RE測試過程中測試超標,具體測試數據如下:

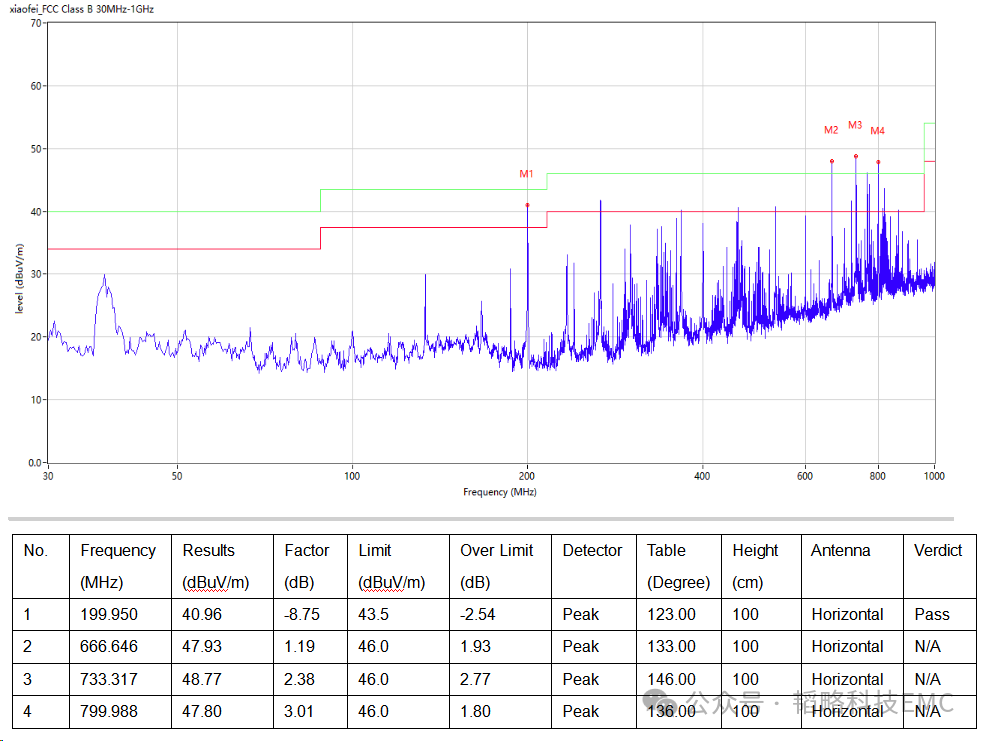

摸底數據-水平方向圖(1)

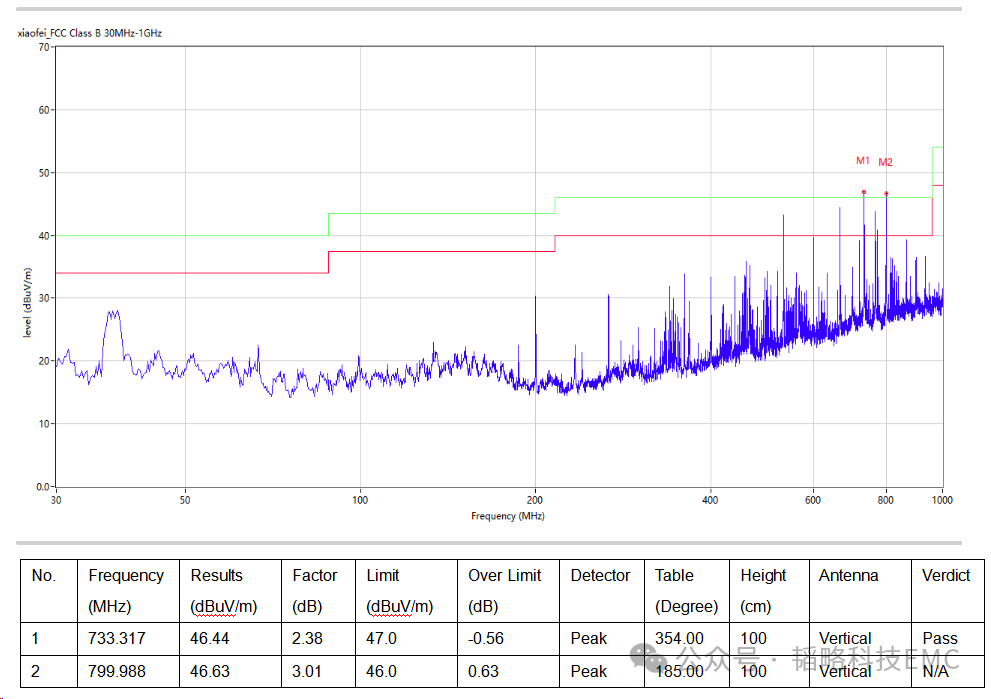

摸底數據-垂直方向圖(2)

【分析】:從測試數據可以看出,該產品的EMI超標問題是一個高頻倍頻時鐘問題,經過頻率確認,該時鐘倍頻問題點是產品上的一個小型化的攝像頭的通訊時鐘,而且客戶最終測試拿認證報告的測試場地為10m場,所以要求要把摸底的測試整改到余量充足。

1.問題排查

(1)攝像頭時鐘信號有RC低通濾波電路,時鐘走線在中間層,嘗試過調整濾波電路參數,沒有明顯效果。

(2)在排查問題的過程中還發現時鐘頭模塊的地引腳和PCB板端的地是通過磁珠隔離的,這很明顯在EMI整改中是不允許的,這會使時鐘信號的回流阻抗變高,回流受阻。

2.整改措施

(1)在攝像頭上行時鐘MCLK增加展頻IC,具體設計電路如下圖:


加入展頻IC的PCB電路圖(3)

(2)地的隔離磁阻去除,地之間直接連接,讓時鐘信號回流有一個低阻抗的通道。

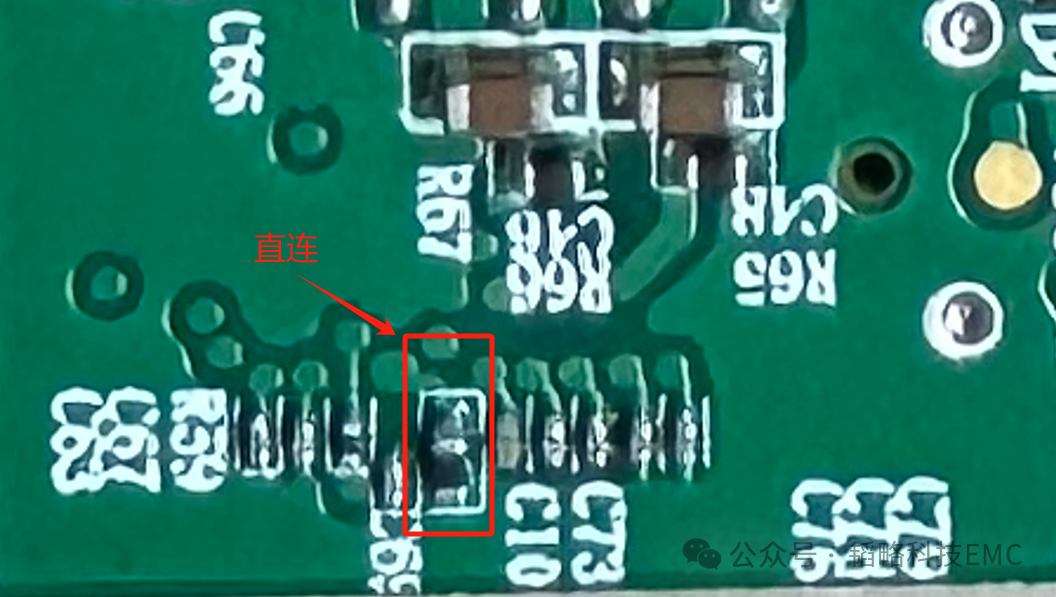

去除磁珠直接連接地PCB電路圖

(4)3.整改后測試數據如下:

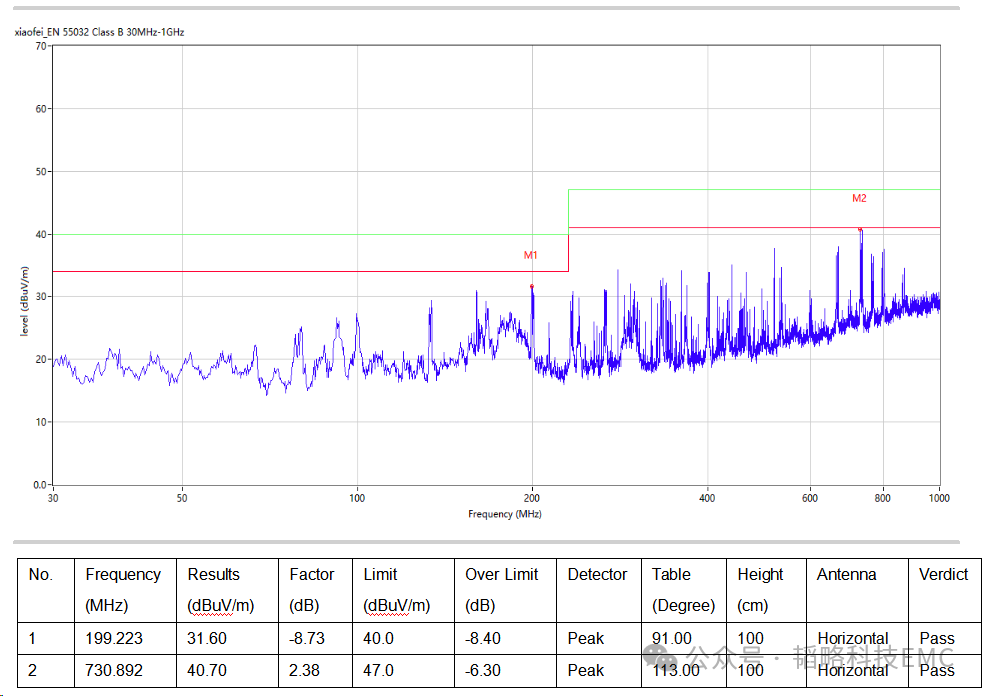

整改后測試數據-水平方向圖(5)

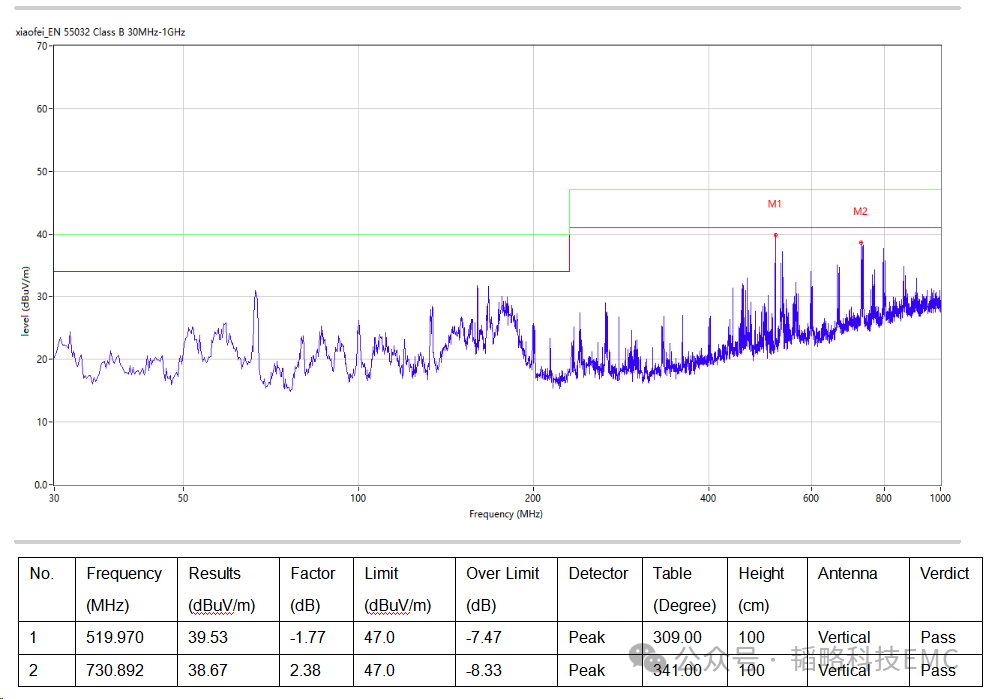

整改后測試數據-垂直方向圖(6)

可以看出整體的測試數據有了明顯的減低,高頻超標的時鐘噪聲也有了6dB的余量。

三總結

時鐘超標問題的處理一直是EMC行業難點之一,而且隨著電子產品的迭代革新,時鐘頻率在不斷提高,在高頻時鐘問題上,可以做的處理措施會變得越來越少,不妨試一下展頻技術,在時鐘超標問題的處理上有著方便快捷的優點。
