TPS79501-Q1 低壓差 （LDO）、低功耗線性穩壓器采用小尺寸 SON 封裝，具有高電源抑制比 （PSRR）、超低噪聲、快速啟動以及出色的線路和負載瞬態響應。該器件在輸出端采用一個 1μF 小陶瓷電容時保持穩定。TPS79501-Q1 采用先進的專有 BiCMOS 制造工藝，可產生極低的壓差（例如，500 mA 時為 110 mV）。該器件可實現快速啟動時間（使用 0.001μF 旁路電容器時約為 50 μs），同時消耗極低的靜態電流（典型值為 265 μA）。此外，當器件處于待機模式時，電源電流降至 1 μA 以下。TPS79501-Q1 的電壓約為 33 μVRMS使用 0.1 μF 旁路電容器時 3 V 輸出時的輸出電壓噪聲。具有噪聲敏感型模擬元件的應用（如便攜式射頻電子設備）受益于高 PSRR 和低噪聲特性以及快速響應時間。
*附件：tps79501-q1汽車目錄 單輸出 LDO， 500mA， 可調（1.2 至 5.5V）， 低噪聲， 高 數據表.pdf

特性

• 適用于汽車應用
• 具有使能功能的 500mA 低壓差穩壓器
• 高 PSRR（10 kHz 時為 50 dB）
• 超低噪聲 （33 μV RMS 、TPS79501-Q1）
• 快速啟動時間 （50 μs）
• 使用 1 μF 陶瓷電容器時保持穩定
• 出色的負載 / 線路瞬態響應
• 低壓差（滿載時為 110 mV，TPS79501-Q1）
• 應用
  • RF：VCO、接收器、ADC
  • 音頻
  • 藍牙?、無線局域網

參數

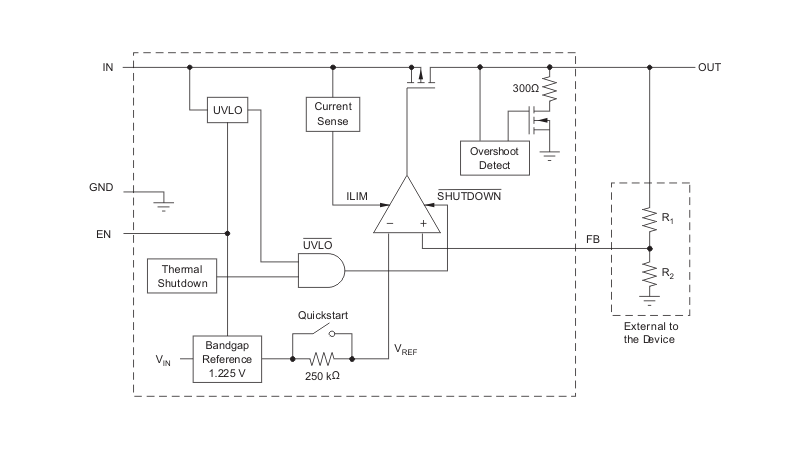

方框圖

一、產品概述

• ?型號?：TPS79501-Q1
• ?類型?：?jiǎn)屋敵觥⒌驮肼暋⒏逷SRR（電源抑制比）LDO（低壓差線性穩壓器）
• ?電流?：500mA
• ?輸出電壓范圍?：可調，1.2V至5.5V
• ?應用?：適用于汽車電子應用，特別是噪聲敏感的RF（射頻）電子設備，如VCOs（壓控振蕩器）、接收器和ADCs（模數轉換器）

二、特性

• ?低噪聲?：輸出噪聲電壓僅為33μV RMS（均方根值），在3V輸出和0.1μF旁路電容條件下
• ?高PSRR?：在10kHz時達到50dB，有助于減少電源噪聲對電路的影響
• ?快速啟動?：?jiǎn)?dòng)時間約為50μs，采用0.001μF旁路電容
• ?低靜態電流?：典型值為265μA，在待機模式下可降至1μA以下
• ?低壓差電壓?：在滿載（500mA）時，壓差電壓為110mV

三、封裝與尺寸

• ?封裝?：SON-DRB（小外形無引腳封裝），8引腳
• ?尺寸?：緊湊封裝，適合空間受限的應用

四、電氣特性

• ?輸入電壓范圍?：2.7V至5.5V
• ?輸出電壓精度?：±2%（在指定條件下）
• ?負載調節?：0.12%/V（最大）
• ?線路調節?：0.05%/V（最大）
• ?電流限制?：2.4A至4.2A（可保護設備免受過大電流損壞）

五、功能與應用

• ?可調輸出電壓?：通過外部電阻分壓器設置輸出電壓
• ?旁路引腳?：NR引腳連接內部基準電壓，通過外部旁路電容減少噪聲
• ?使能引腳?：EN引腳控制穩壓器的開關，便于電源管理
• ?應用?：適用于對噪聲敏感的便攜式RF電子設備，如藍牙、無線LAN等

六、熱特性

• ?熱阻?：提供了詳細的熱阻信息，包括結到環境（θJA）、結到頂部外殼（θJC,top）等，有助于散熱設計
• ?熱保護?：內置熱關斷功能，防止過熱損壞

七、布局與設計建議

• ?輸入和輸出電容?：推薦在輸入和輸出端分別使用1μF和10μF的陶瓷電容，以改善穩定性和瞬態響應
• ?布局?：建議輸入和輸出電容盡可能靠近穩壓器引腳，以減少寄生電感和噪聲
• ?PCB設計?：提供關于PCB布局、散熱焊盤連接和銅面積建議的詳細信息

八、文檔與支持

• 提供數據表、應用信息和相關設計資源
• 可通過TI網站獲取更多技術支持和文檔更新通知
