電機逆變電路基礎知識，工作原理電路實現以及使用場景解析!
逆變器是基于半導體功率開關器件（MOSFET、IGBT等）的導通與關斷功能，將直流電能（DC）轉換為交流電能（AC）的電力電子裝置。其核心模塊包含控制電路（負責系統運行調度）、逆變電路（DC-AC轉換核心）和濾波電路（消除信號干擾）三大組成部分
在光伏發電系統中，逆變器可將太陽能板產生的直流電轉換為與電網兼容的50Hz正弦波交流電，實現能源高效利用。

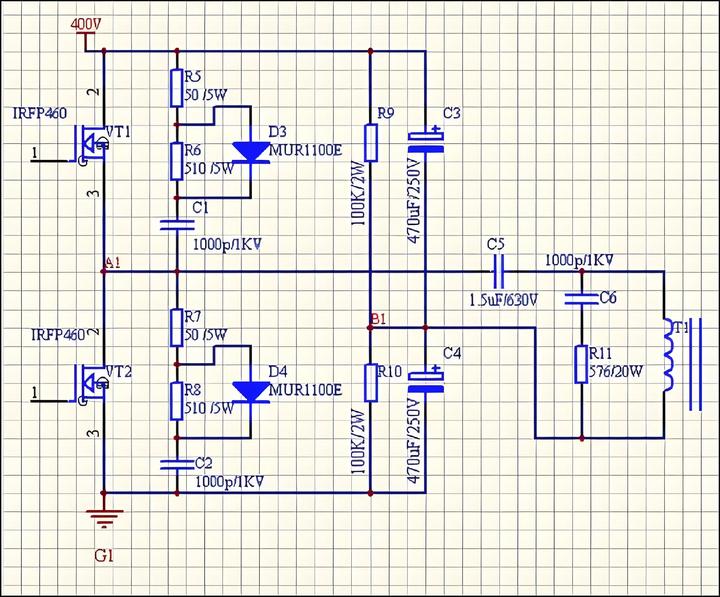

（一種混合開關單相逆變器的制作方法）
多維分類體系與典型拓?fù)?/strong>
| 分類維度 | 典型類型與特性 |

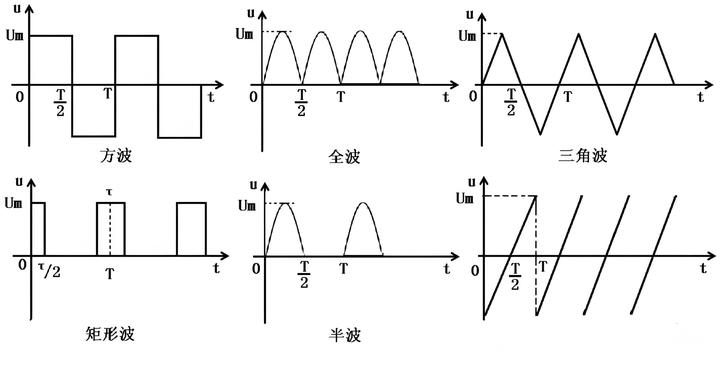

| 輸出波形 | 方波（低精度設備）、正弦波（醫療/計算機）、階梯波（成本優化型） |
| 輸出相數 | 單相（家電）、三相（工業電機）、多相（航空航天等高冗余系統） |
| 拓?fù)浣Y(jié)構 | 推挽式（低壓）、半橋式（中功率）、全橋式（高功率/復雜波形） |

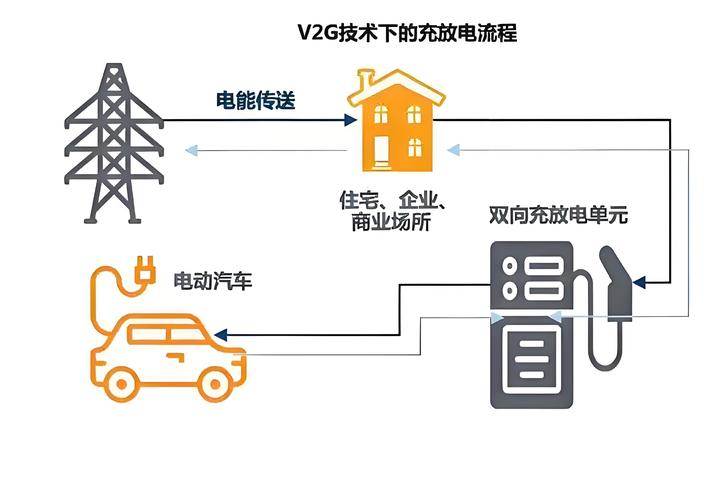

| 功率方向 | 單向（常規供電）、雙向（電動汽車V2G能量回饋） |
| 直流環節 | 低頻型（工頻變壓器）、高頻型（體積縮小50%以上） |
（逆變器分類樹狀圖，包含波形、相數、拓?fù)涞确种В?/p>
三、工作原理與電路實現

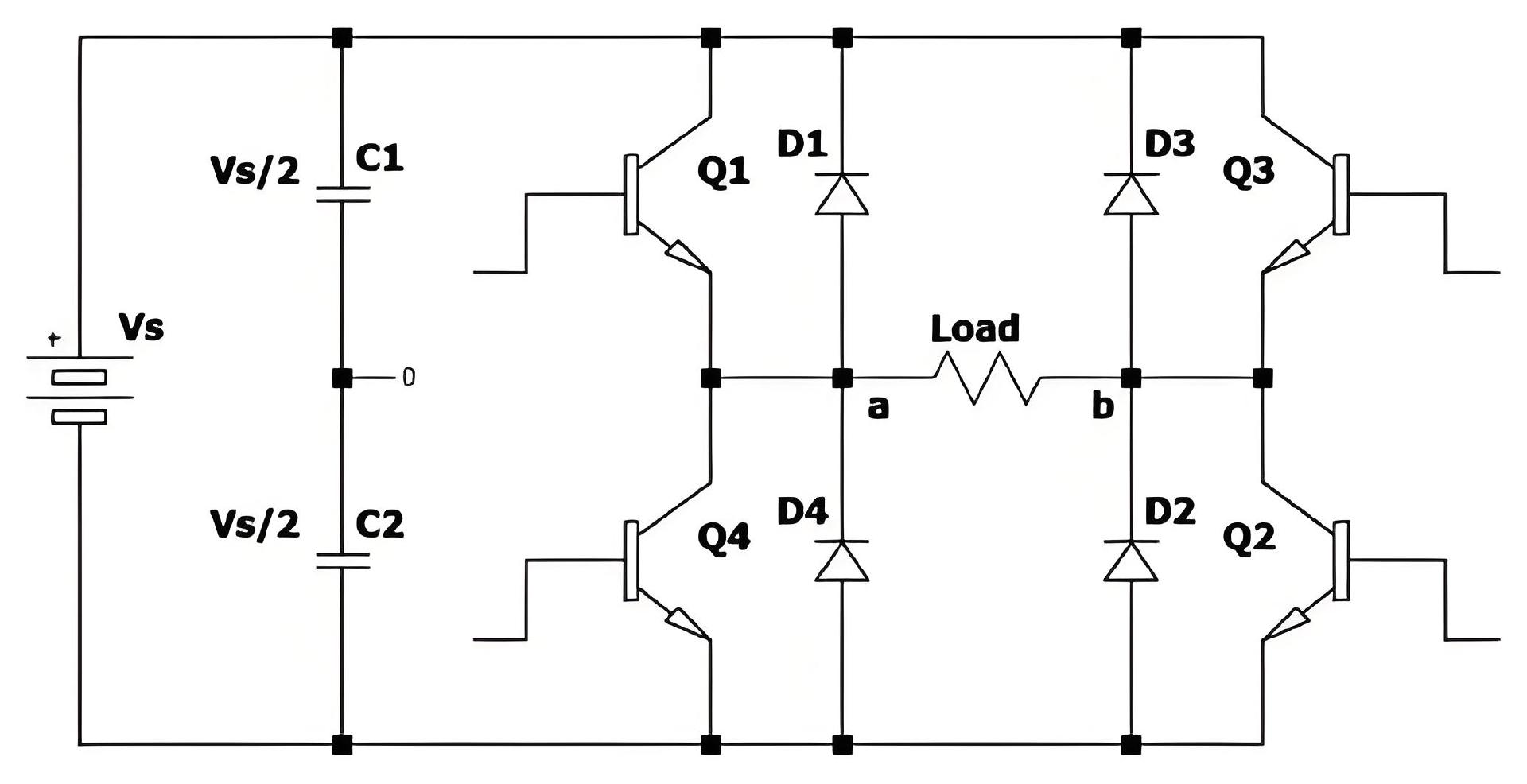

全橋逆變電路原理圖，標注MOS管驅動時序與LC濾波網絡
逆變過程通過三階段能量轉換實現：
振蕩轉換：直流電經振蕩電路生成基礎交流信號（方波/正弦波）
電壓調整：通過變壓器繞組實現電壓升/降（如12V DC→220V AC）
波形優化：采用LC濾波網絡將方波轉化為低諧波正弦波（THD<5%）
典型1000W逆變器設計中，MOSFET開關頻率設定為60Hz，通過并聯RFP50N06功率管（額定60V/50A）提升輸出能力，同時需配置32V保險絲和專用散熱系統
關鍵設計要素與性能指標
| 設計要素 | 技術規范與計算方法 |
| 功率器件選型 | IGBT耐壓≥輸入電壓2倍，MOSFET導通電阻≤0.055Ω（如IRF150） |
| 變壓器設計 | 鐵芯截面積 S(cm2)=k×√額定功率（k取值0.6-1.2） |
| 效率優化 | 轉換效率η=輸出功率/(輸入電壓×輸入電流)，先進拓?fù)淇蛇_(dá)98% |
| 熱管理 | 散熱片面積≥100×100×3mm（鋁材），溫升控制在40℃以內 |
| 保護機制 | 過流（100A閾值）、過溫（85℃關斷）、短路（<1ms響應）三重保護電路 |
典型應用場景與系統集成
振蕩轉換：直流電經振蕩電路生成基礎交流信號（方波/正弦波）
新能源發電
光伏電站：組串式逆變器實現每塊光伏板獨立MPPT跟蹤
風力發電：雙饋型逆變器調節轉子電流實現變速恒頻
工業驅動

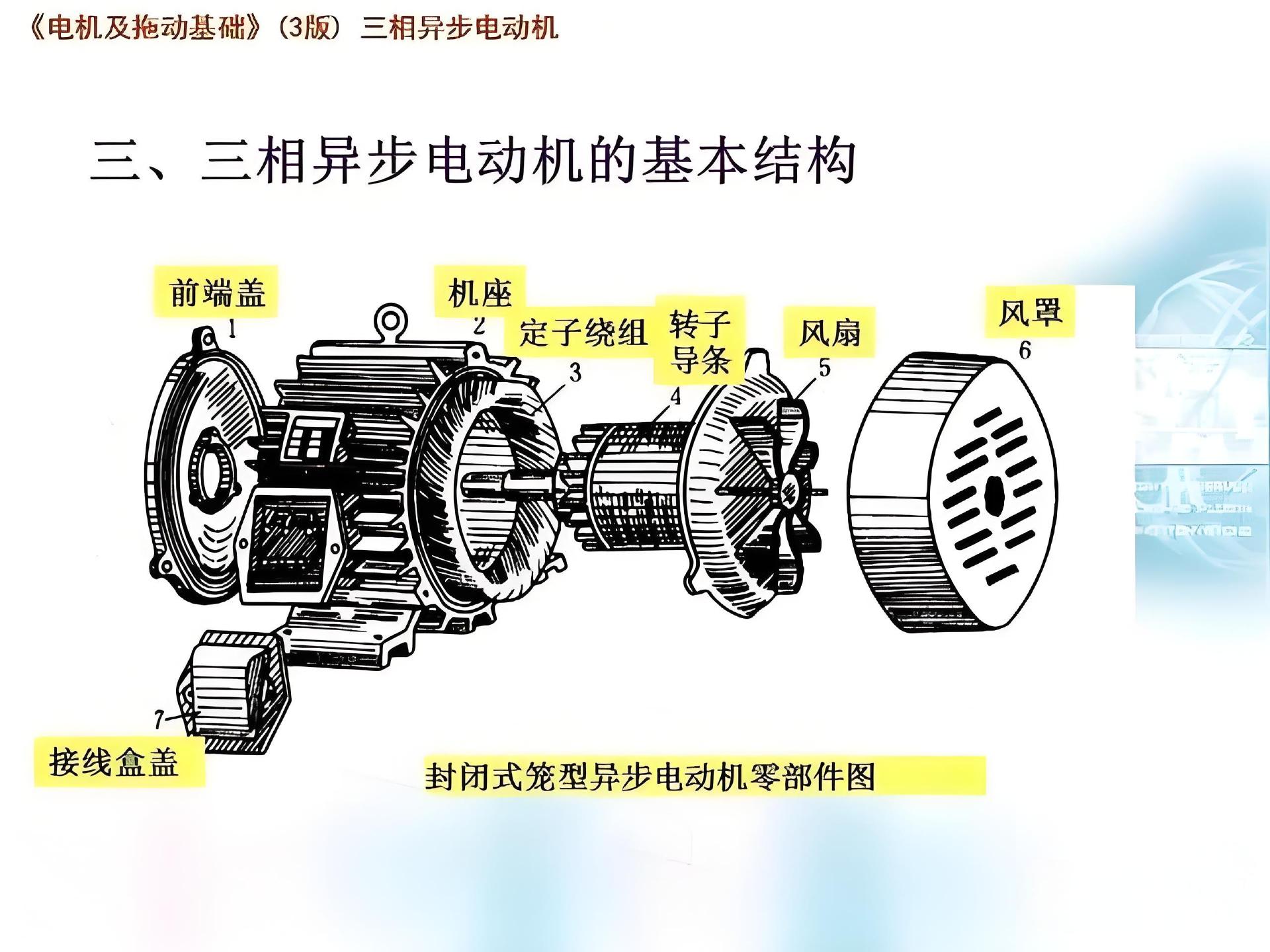

變頻器：三相逆變模塊驅動異步電機（0.5-500kW）
不間斷電源：在線式逆變架構實現0ms切換
車載逆變器：300W緊湊型設計支持車載電器供電1
家用儲能：雙向逆變器實現峰谷電價套利
| 類型 | 技術要點說明 |

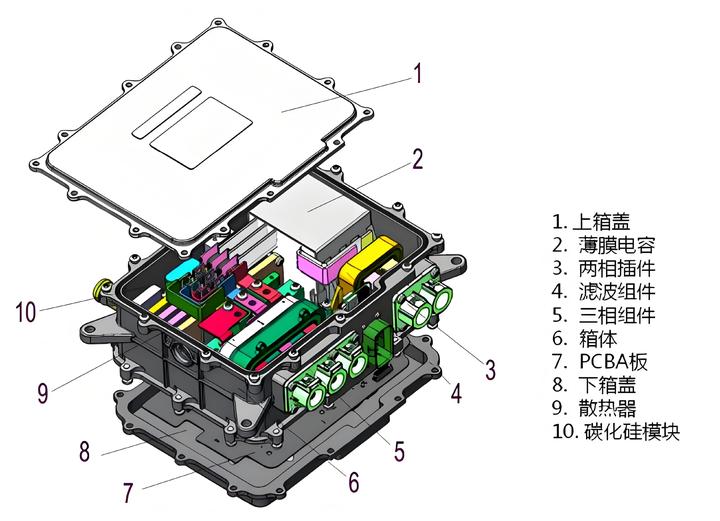

| 三維結構爆炸圖 | 展示控制板、散熱器、接線端子的空間布局 |
| 分類決策樹 | 采用顏色區分不同拓?fù)浣Y(jié)構的應用場景 |
| 全橋逆變電路動態演示 | 標注PWM信號相位與電流路徑 |

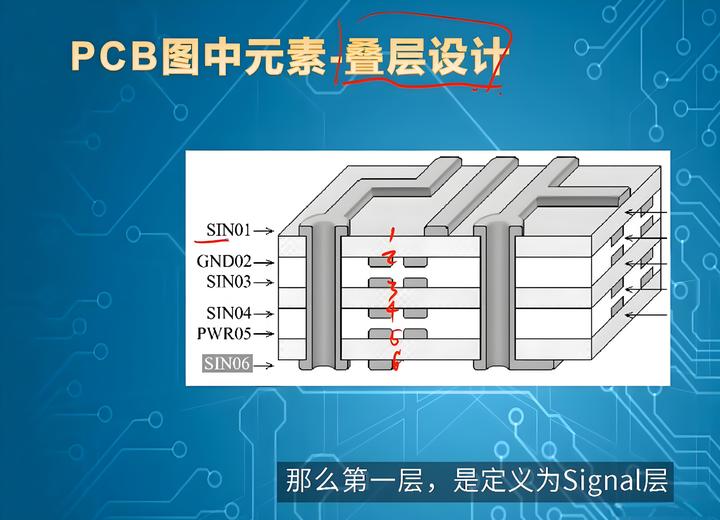

| 四層PCB剖面圖 | 突出功率層（2oz銅厚）與信號層的隔離設計 |

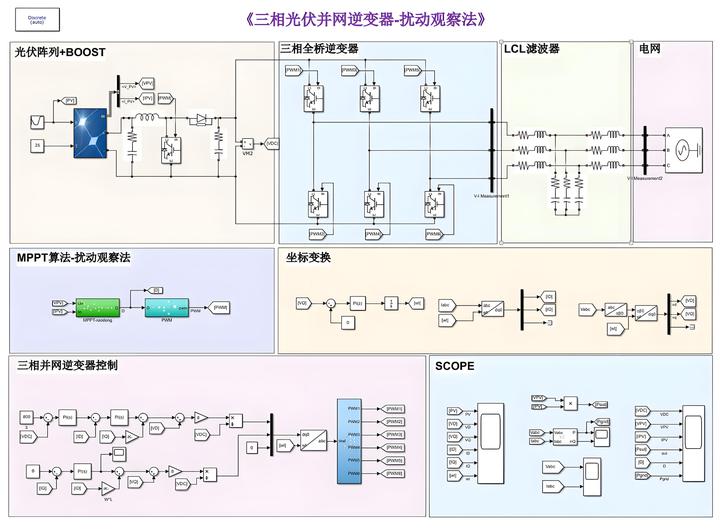

| 光伏系統能量流示意圖 | 顯示DC-DC升壓與并網同步控制環節 |
分類決策樹
通過系統化設計（電路優化、熱管理）與智能化控制（MPPT算法、并網同步），現代逆變器已發展成為新能源系統的核心能量樞紐.
