概述

ADTR1107 是一款包含集成功率放大器、低噪聲放大器 (LNA) 和反射式單刀雙擲 (SPDT) 開關的緊湊型 6 GHz 至 18 GHz 前端 IC。這些集成特性使得該套件適用于相控陣天線和雷達應用。該前端 IC 在發射狀態下具有 25 dBm 的飽和輸出功率 (P SAT ) 和 22 dB 的小信號增益，在接收狀態下具有 18 dB 的小信號增益和 2.5 dB 的噪聲指數。該套件具有用于功率檢測的定向耦合器。輸入/輸出 (I/O) 內部匹配至 50 Ω。ADTR1107 采用 5 mm × 5 mm 24 端子岸面柵格陣列 (LGA) 封裝。
數據表：*附件：ADTR1107 6GHz至18 GHz前端IC技術手冊.pdf

應用

• 相控陣天線
• 軍用雷達
• 氣象雷達
• 通信鏈路
• 電子戰
  特性
• 工作頻率范圍為 6 GHz 至 18 GHz
• 發射狀態 PSAT 為 25 dBm（典型值）
• 發射狀態小信號增益為 22 dB（典型值）
• 接收狀態小信號增益為 18 dB（典型值）
• 接收狀態噪聲指數為 2.5 dB（典型值）
• 用于功率檢測的耦合功率放大器輸出

框圖

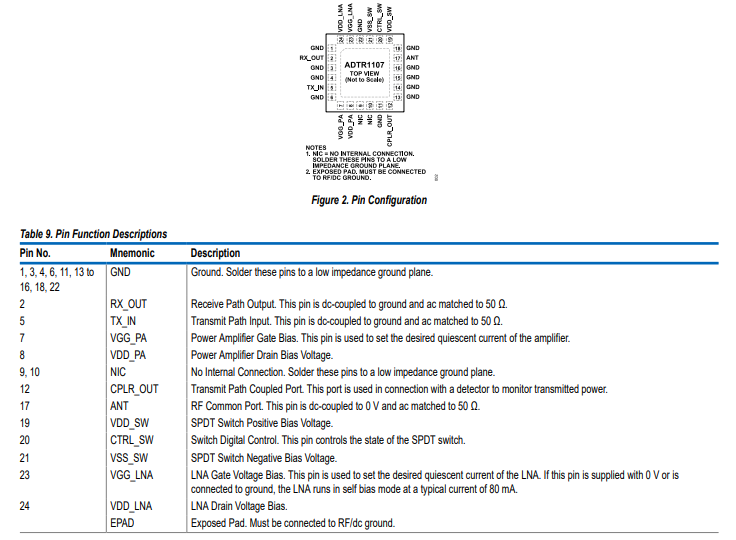

引腳配置

接口示意圖

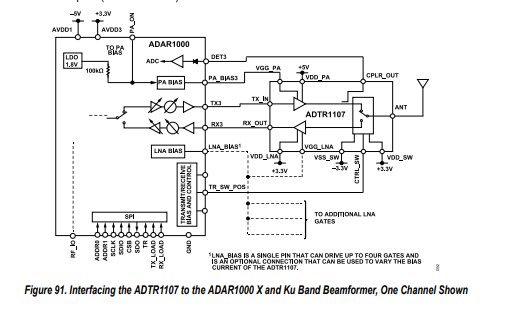

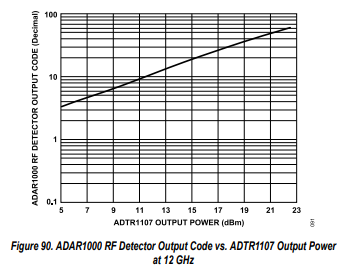

ADTR1107可以與ADAR1000 X波段和Kuband四通道波束形成器IC接口，如圖91所示。請注意，圖91中僅顯示了ADAR1000的一個通道，為清晰起見，省略了其它元件。adar 1000提供多個偏置電壓和控制信號，從而實現無膠接口，不需要ADTR1107提供任何額外的控制信號。ADTR1107功率放大器的柵極電壓(VGG_PA)由ADAR1000 PA_BIAS3引腳提供。功率放大器柵極偏置需要四個獨立的負柵極電壓之一。每個電壓由8位數模轉換器(DAC)設置，輸出電壓范圍為0 V至–4.8V，偏置ADTR1107功率放大器所需的典型柵極電壓為-1.1 V(見圖49)。該電壓可以通過ADAR1000 TR輸入引腳(上升沿使能功率放大器)或串行外設接口(SPI)寫操作來確定。斷言ADAR1000 TR引腳切換ADAR1000TR_SW_NEG引腳和TR_SW_POS引腳的極性。TR_SW_POS引腳可以驅動最多四個開關的柵極，并可用于控制ADTR1107 SPDT開關。
雖然ADTR1107的LNA柵極電壓是自偏置的(GG_LNA引腳連接至0 V或接地)，但也可以通過ADAR1000控制該電壓。這種情況下，由一個8位DAC控制的單個LNA _偏置電壓(0 V至-4.8 V)可用來偏置連接到每個ADAR1000的四個ADTR1107器件。
