概述
ADRF5023是一款非反射式、單刀雙擲(SPDT)開關,采用硅工藝制造。
ADRF5023的工作頻率范圍為9 kHz至45 GHz,典型插入損耗為1.7 dB,隔離度為42 dB。該器件的直通路徑、端接路徑和RF公共端口熱切換分別具有30 dBm、24 dBm和30 dBm的RF輸入功率處理能力。
ADRF5023需采用3.3 V正電源和?3.3 V負電源供電。該器件采用互補金屬氧化物半導體(CMOS)/低壓晶體管對晶體管邏輯(LVTTL)兼容控制。
當負電源電壓(V SS )接地時,ADRF5023也可在單一正電源電壓(V DD )下工作。在此工作條件下,可在降低開關特性、線性度和功率處理性能的同時保持小信號性能。
ADRF5023采用符合RoHS標準的20引腳、3.0 mm × 3.0 mm、基板柵格陣列(LGA)封裝,工作溫度范圍為?40°C至+105°C。
數據表:*附件:ADRF5023硅SPDT開關,非反射式,9kHz至45GHz技術手冊.pdf
特性
- 超寬帶頻率范圍:9 kHz 至 45 GHz
- 非反射設計
- 低插入損耗
- ?18 GHz 時為 0.9 dB
- ?40 GHz 時為 1.6 dB
- ?45 GHz 時為 1.7 dB
- 高隔離:?45 GHz 時為 42 dB
- 高輸入線性度:
- 0.1 dB 功率壓縮 (P0.1dB):31 dBm
- 3 階交調點 (IP3):53 dBm
- T
CASE= 85°C 時具有高功率處理能力- 30 dBm 直通路徑
- 24 dBm 終止路徑
- 30 dBm 熱切換(RFC 端口)
- RF 建立時間(0.1 dB 最終 RF 輸出):3.5 μs
- 無低頻雜散信號
- 全關閉狀態控制
- 正向控制接口:與 CMOS/LVTTL 兼容
- 20 引腳、3.0 mm × 3.0 mm LGA 封裝
框圖

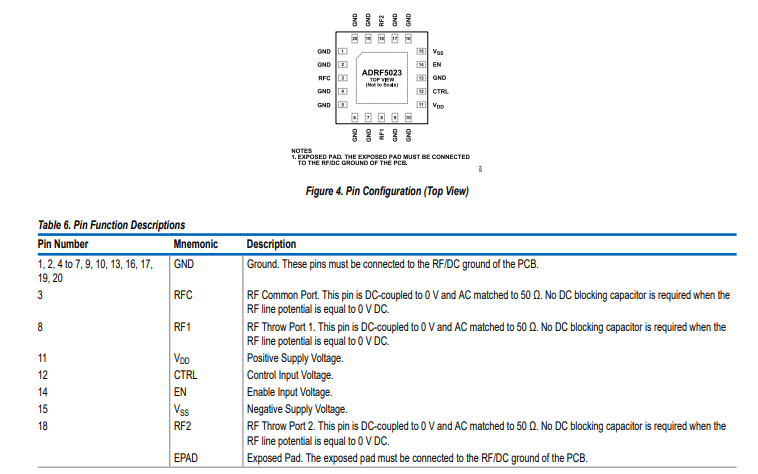

引腳配置

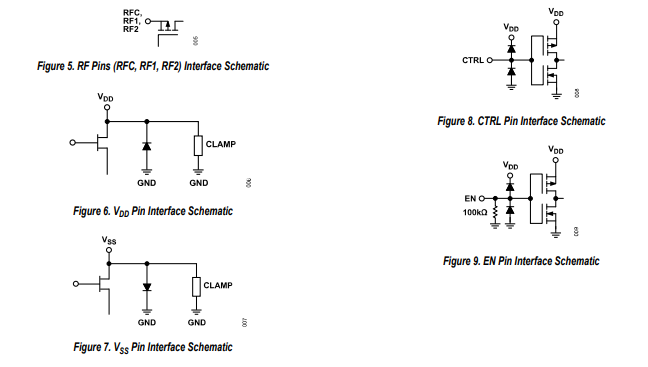

接口示意圖

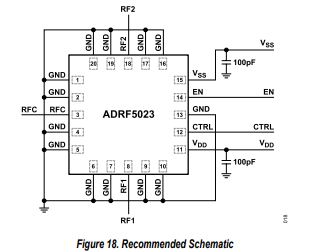

ADRF5023有兩個電源引腳(VDo和Vss)和兩個控制引腳(CTRL和EN)。圖18顯示了電源和控制引腳的外部元件和連接。Voppin和Vss引腳通過一個100pF多層陶瓷電容去耦。器件引腳排列允許去耦電容靠近器件放置。偏置和工作不需要其它外部元件,但當RF線路偏置0 V以外的電壓時,RF引腳上的DC隔直電容除外,詳情參見“引腳配置和功能描述”部分。

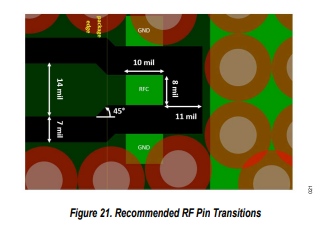

圖21顯示了參考疊層上從器件RF引腳到50ωCPWG的推薦布局。PCB焊盤與器件焊盤的比例為1:1。接地焊盤繪制為阻焊層定義,信號焊盤繪制為焊盤定義。PCB焊盤的RF走線以相同寬度延伸至封裝邊緣,并以45°角逐漸變細至RF走線。屏蔽罩還被設計成在沒有任何孔徑減小的情況下與襯墊相匹配,并且被分成用于槳的多個開口。
-
