TPS7A3501為正電壓、低噪聲（3.8μV） RMS ） 電源濾波器能夠?yàn)?1A 負載供電，適用于 靜音供應解決方案。電源濾波器（如 TPS7A3501）在 具有高效率 （低插入損耗） 和電源抑制的輸入和輸出端子。 該器件非常適合用作 3.3V、2.5V 和 1.8V 電源的噪聲濾波器，電壓高達 1 一個。

輸入至輸出電壓調節也可由用戶編程，范圍為 200 mV 至 500 mV，使用單個外部電阻器。如果未使用電阻器，則 TPS7A3501 提供 330 mV 的 輸入至輸出電壓調節。該器件在 10μF 輸入和輸出陶瓷下保持穩定 電容器和一個 10 nF 降噪陶瓷電容器。

*附件：TPS7A3501 高 PSRR、低噪聲、1A 電源濾波器 數據表 .pdf

該TPS7A3501在 –40°C 至 125°C 的寬溫度范圍內完全指定。 該設備是 采用低熱阻 2 mm × 2 mm WSON-6 封裝。與無源濾波器不同， TPS7A3501 為其自身和周圍電路提供熱保護和電流保護。

特性

• 調節輸入至輸出電壓：
  • 用戶可編程輸入至輸出電壓
    調節范圍：
    200 mV 至 500 mV
• 電源抑制比：
  • 1 MHz 時為 42 dB
  • ≥ 32 dB（360 kHz 至 3.9 MHz）
• 低噪聲輸出：
  • 3.8 微伏 RMS （10 Hz 至 100 kHz）
• 輸出電流：高達 1 A
• 輸出電壓范圍：1.21 V 至 4.5 V
• 出色的負載瞬態響應
• 使用低至
  10 μF 的陶瓷電容器時保持穩定
• 用于
  故障保護的電流限制和熱關斷
• 采用低熱阻封裝：
  2mm × 2mm WSON-6
• 工作溫度范圍：
  –40°C 至 125°C

參數

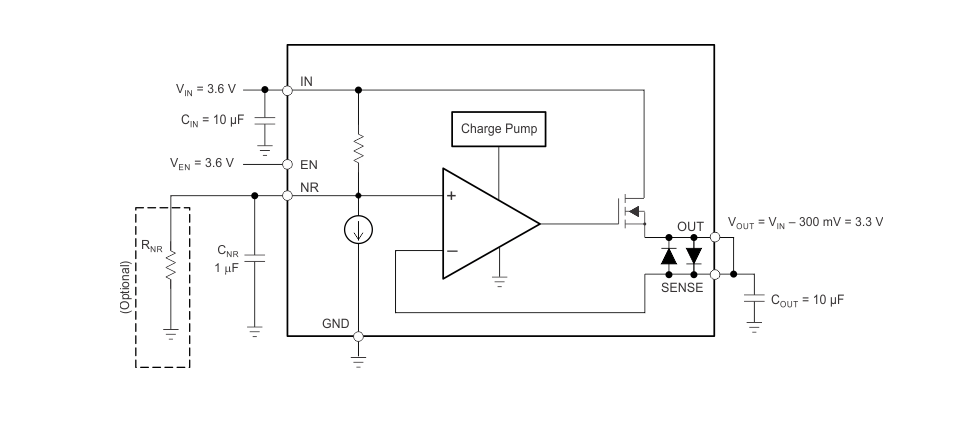

方框圖

一、產品概述

TPS7A3501是一款高性能電源濾波器，具有高電源抑制比（PSRR）、低噪聲輸出以及高達1A的輸出電流能力。它適用于需要低噪聲電源的應用場景，如基站、電信基礎設施、專業音頻設備等。

二、主要特性

• ?高PSRR?：在1MHz時PSRR可達-42dB，有效抑制輸入電源噪聲。
• ?低噪聲輸出?：輸出噪聲電壓僅為3.8μV RMS（10Hz至100kHz）。
• ?可調輸入-輸出電壓差?：用戶可通過外部電阻調整輸入與輸出電壓之間的差值，范圍從200mV至500mV。
• ?熱保護與電流限制?：內置熱保護和電流限制功能，確保器件在過載或過熱條件下的安全性。
• ?寬溫度范圍?：支持-40°C至125°C的工作溫度范圍。

三、電氣特性

• ?輸出電壓范圍?：1.21V至4.5V。
• ?輸出電流?：最大可達1A。
• ?輸入電壓范圍?：1.71V至5V。
• ?負載調整率?：10mV/mA（Iout=10mA至1A）。
• ?關機電流?：在使能引腳低于0.3V時，關機電流小于3μA。

四、功能描述

• ?電源濾波器操作?：與LDO不同，TPS7A3501調節輸入與輸出之間的電壓差，而不是輸出電壓相對于地的值。
• ?最小負載穩定性?：無需外部負載即可穩定工作。
• ?使能引腳?：高電平有效，兼容標準和低電壓TTL/CMOS電平。
• ?內部電流限制?：具有折返式電流限制功能，防止在短路條件下?lián)p壞器件。

五、應用信息

• ?典型應用?：適用于DC-DC轉換器后的紋波濾波、低噪聲電源供應等場景。
• ?設計考慮?：推薦使用低ESR的陶瓷電容作為輸入、輸出和噪聲抑制電容，以確保濾波器的穩定性和性能。

六、封裝與尺寸

• 采用6引腳WSON封裝，尺寸為2.00mm × 2.00mm，具有低熱阻特性。

七、布局指南

• 輸入和輸出電容應盡可能靠近器件引腳放置，避免使用長跡線或通孔以減少寄生電感。
• 推薦在噪聲抑制引腳（NR）與地之間連接一個1μF的陶瓷電容，以最大化PSRR和降低輸出噪聲。
