TPS7A89 是一款雙通道、低噪聲 （3.8 μV） RMS ）、低壓差 （LDO） 穩壓器，每個通道能夠提供 2 A 電流，最大壓差僅為 400 mV。

該TPS7A89提供了兩個獨立 LDO 的靈活性，并且解決方案尺寸比兩個單通道 LDO 小約 60%。每個輸出均可通過 0.8 V 至 5.2 V 的外部電阻器進行調節。TPS7A89 的寬輸入電壓范圍支持低至 1.4 V 和高達 6.5 V 的工作電壓。
*附件：TPS7A89 小型、雙通道、2A、低噪聲 （3.8μVRMS） LDO 穩壓器數據表.pdf

該 TPS7A89 具有 1% 的輸出電壓精度（線路、負載和溫度范圍內）和軟啟動功能，可降低浪涌電流，非常適合為敏感的模擬低壓設備 [如壓控振蕩器 （VCO）、模數轉換器 （ADC）、數模轉換器 （DAC）、高端處理器和現場可編程門陣列 （FPGA）] 供電。

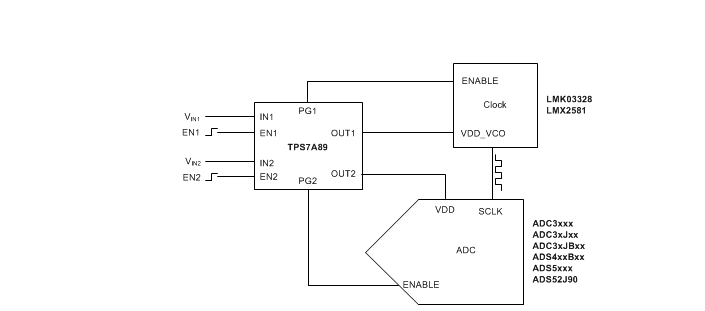

TPS7A89 設計用于為噪聲敏感元件供電，例如高速通信、視頻、醫療或測試和測量應用中的元件。極低的 3.8μVRMS輸出噪聲和寬帶 PSRR（1 MHz 時為 40 dB）可最大限度地減少相位噪聲和時鐘抖動。這些特性最大限度地提高了時鐘器件、ADC 和 DAC 的性能。

特性

• 兩個獨立的 LDO 通道
• 4mm × 4mm、20 引腳 WQFN 封裝
• 低輸出噪聲：3.8μV RMS （10 Hz 至 100 kHz）
• 低壓差：2 A 時為 180 mV（典型值）
• 寬輸入電壓范圍：1.4 V 至 6.5 V
• 寬輸出電壓范圍：0.8 V 至 5.2 V
• 高電源抑制比 （PSRR）：
  • 直流時為 75 dB
  • 100 kHz 時為 40 dB
  • 1 MHz 時為 40 dB
• 線路、負載和溫度范圍內精度為 1.0%
• 出色的負載瞬態響應
• 可調的啟動浪涌控制
• 可選軟啟動充電電流
• 獨立的漏極開路電源就緒 （PGx） 輸出
• 采用 10 μF 或更大的陶瓷輸出電容器時保持穩定

參數

方框圖

一、產品概述

1. 主要特點

• ?小型雙通道?：采用4mm×4mm的20引腳WQFN封裝，包含兩個獨立的LDO通道。
• ?高電流輸出?：每個通道可提供高達2A的連續輸出電流。
• ?低噪聲?：輸出噪聲低至3.8μVRMS（10Hz至100kHz），適用于噪聲敏感的應用。
• ?寬輸入電壓范圍?：支持1.4V至6.5V的輸入電壓范圍。
• ?高精度?：輸出電壓精度高達±1%，包括線路、負載和溫度變化的影響。

2. 應用領域

• 適用于高速模擬電路（如VCOs、ADCs、DACs、LVDSs）、成像系統（如CMOS傳感器、視頻ASICs）、測試與測量設備、儀器儀表、醫療設備及音頻設備等。

二、電氣特性

1. 輸入與輸出

• ?輸入電壓范圍?：1.4V至6.5V。
• ?輸出電壓范圍?：0.8V至5.2V（可調）。
• ?最大輸出電流?：每個通道2A。
• ?壓差電壓?：典型值為180mV（2A負載時）。

2. 噪聲與電源抑制比（PSRR）

• ?輸出噪聲?：3.8μVRMS（10Hz至100kHz）。
• ?PSRR?：在DC時高達-75dB，100kHz和1MHz時均為-40dB。

3. 保護功能

• ?過流保護?：具有折返式過流限制功能。
• ?熱關斷?：當結溫超過160°C時自動關斷輸出。
• ? 欠壓鎖定（UVLO） ?：防止在輸入電壓過低時損壞器件。

三、功能描述

1. 可調輸出電壓

• 通過外部電阻分壓器設置輸出電壓，范圍在0.8V至5.2V之間。

2. 軟啟動控制

• 通過NR/SS引腳和SS_CTRL引腳實現可控的軟啟動，減少啟動時的浪涌電流。

3. 電源良好（PG）輸出

• 每個通道具有獨立的開漏電源良好輸出，用于指示輸出電壓是否穩定。

4. 內部保護

• 包括熱關斷、過流保護和欠壓鎖定，提高系統的可靠性和穩定性。

四、應用指南

1. 外部組件選擇

• 推薦使用10μF或更大的輸入電容和22μF或更大的輸出電容，以確保穩定性。
• 可選的NR/SS電容和饋前電容用于優化噪聲和瞬態響應。

2. 布局建議

• 輸入和輸出電容應盡可能靠近TPS7A89的相應引腳放置。
• PG引腳應通過上拉電阻連接到電源電壓，電阻值在10kΩ至100kΩ之間。
• 熱焊盤應連接到電路板的接地平面，以增強散熱效果。

五、訂購信息與支持

1. 訂購信息

• 提供了詳細的訂購信息和封裝選項（QFN RTJ 20）。

2. 支持資源

• 包括數據表、應用筆記、評估模塊（EVM）和SPICE模型等支持資源。
• TI官網提供技術支持和文檔下載服務。
