TPS7A88-Q1 是一款雙通道、低噪聲 （4 μV） RMS ）、低壓差 （LDO） 穩壓器，每個通道能夠提供 1 A 電流，最大壓差為 250 mV。

TPS7A88-Q1 提供兩個獨立 LDO 的靈活性，并且解決方案尺寸比兩個單通道 LDO 小約 50%。每個輸出均可通過 0.8 V 至 5.15 V 的外部電阻器進行調節。TPS7A88-Q1 寬輸入電壓范圍支持低至 1.4 V 和高達 6.5 V 的工作電壓。
*附件：TPS7A88-Q1 汽車級、雙通道、1A、低噪聲 （4μVRMS） LDO 穩壓器 數據表 .pdf

TPS7A88-Q1 具有 1% 的輸出電壓精度（線路、負載和溫度范圍內）和軟啟動功能，可降低浪涌電流，非常適合為敏感的模擬低壓設備（如壓控振蕩器 [VCO]、模數轉換器 [ADC]、數模轉換器 [DAC]、高端處理器和現場可編程門陣列 [FPGA]）供電。

TPS7A88-Q1 旨在為噪聲敏感元件供電，例如射頻、雷達通信和遠程信息處理應用中的元件。4μV 低RMS輸出噪聲和寬帶 PSRR（1 MHz 時為 40 dB）可最大限度地減少相位噪聲和時鐘抖動。這些特性最大限度地提高了時鐘器件、ADC 和 DAC 的性能。TPS7A88-Q1 具有可潤濕側面，便于進行光學檢查。

特性

• 符合 AEC-Q100 標準，結果如下：
  • 溫度等級 1：–40°C ≤ T 一個 ≤ +125°C
  • HBM ESD 分類 2 級
  • CDM ESD 分類等級 C5
• 兩個獨立的 LDO 通道
• 低輸出噪聲：4μV RMS （10 Hz 至 100 kHz）
• 低壓差：1 A 時為 230 mV（最大值）
• 寬輸入電壓范圍：1.4 V 至 6.5 V
• 寬輸出電壓范圍：0.8 V 至 5.15 V
• 高電源紋波抑制：
  • 70 Hz 時為 100 dB
  • 100 kHz 時為 40 dB
  • 1 MHz 時為 40 dB
• 線路、負載和溫度范圍內精度為 1%
• 出色的負載瞬態響應
• 可調的啟動浪涌控制
• 可選軟啟動充電電流
• 獨立的漏極開路電源就緒 （PG） 輸出
• 使用 10μF 或更大的陶瓷輸出電容器時保持穩定
• 低熱阻：R θJA = 39.8°C/瓦
• 4mm × 4mm 可濕性側面 WQFN 封裝

參數

方框圖

一、產品概述

1. 主要特點

• ?汽車級應用?：符合AEC-Q100標準，適用于嚴苛的汽車電子環境。
• ?雙通道設計?：集成兩個獨立的LDO穩壓器，每通道可輸出高達1A的電流。
• ?低噪聲?：輸出噪聲僅為4μVRMS（10Hz至100kHz），適用于噪聲敏感的應用。
• ?高PSRR?：提供高達70dB的PSRR（100Hz），有效抑制電源噪聲。
• ?寬輸入電壓范圍?：支持1.4V至6.5V的輸入電壓，適應多種電源系統。
• ?高精度?：輸出電壓精度高達1%，確保穩定的電源輸出。
• ?小尺寸封裝?：采用4mm × 4mm的WQFN封裝，節省PCB空間。

2. 應用領域

• ?汽車電子?：如雷達傳感器系統、ADAS ECU、車載娛樂系統等。
• ?高速接口電源?：如PLL、VCO等時鐘電路的供電。
• ?噪聲敏感應用?：如高精度ADC、DAC的供電。

二、電氣特性

1. 輸入電壓范圍

• 輸入電壓范圍：1.4V至6.5V

2. 輸出電壓范圍

• 輸出電壓范圍：0.8V至5.15V，可調

3. 其他關鍵特性

• ?最大輸出電流?：每通道1A
• ?最大壓降?：230mV（1A負載時）
• ?軟啟動控制?：支持可編程軟啟動，減少啟動沖擊
• ?電源良好輸出?：集成開漏電源良好指示輸出，便于系統監控
• ?熱保護?：內置熱保護功能，防止過熱損壞

三、封裝與熱性能

1. 封裝類型

• 采用4mm × 4mm的20引腳WQFN封裝，具有濕側引腳便于光學檢查。

2. 熱性能

• ? 熱阻（RθJA） ?：39.8°C/W，需合理設計PCB布局以優化散熱。

四、應用指南

1. 輸出電壓設置

• 通過調整反饋電阻器的值，可精確設置輸出電壓。

2. 電容選擇

• 輸入和輸出端均需連接陶瓷電容以確保穩定性，推薦使用10μF或更大的電容。
• 可選地，在噪聲抑制和軟啟動引腳連接電容，以優化噪聲性能和軟啟動特性。

3. 布局建議

• 將輸入和輸出電容盡可能靠近TPS7A88-Q1的相應引腳，以減小寄生電感。
• 使用寬銅面進行接地連接，降低接地阻抗。
• 確保熱墊與大面積接地平面連接，以提高散熱性能。

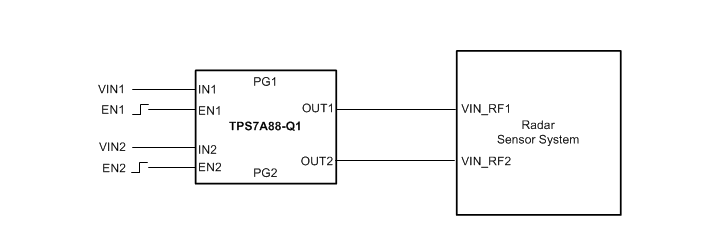

五、典型應用電路

• 提供了典型應用電路圖，展示了TPS7A88-Q1在汽車電子應用中的使用方式。

六、訂購信息與支持

1. 訂購信息

• 提供了多種輸出電壓選項的TPS7A88-Q1產品型號，方便用戶根據應用需求選擇合適的型號。

2. 支持資源

• 包括數據表、應用筆記、參考設計等，幫助用戶更好地理解和使用TPS7A88-Q1。
• 提供TI E2E在線社區支持，用戶可以在此獲取技術支持、交流設計經驗等。
