簡介
LT 5571 是一款專為高性能無線應用 (包括無線基礎設施) 而設計的直接 I/Q 調制器。它允許采用差分基帶 I 和 Q 信號對 RF 信號進行直接調制。該器件支持 RFID、GSM、EDGE、CDMA、CDMA2000 及其它系統。還可以通過在 I 和 Q 輸入端上施加 90° 移相信號而把這款器件配置為鏡頻抑制上變頻混頻器。高阻抗 I/Q 基帶輸入由電壓至電流轉換器組成，后者再驅動雙平衡混頻器。這些混頻器的輸出相加，并加至一個片內 RF 變換器，該 RF 變換器負責把差分混頻器信號轉換為一個 50Ω 單端輸出。4 個平衡 I 和 Q 基帶輸入端口用于來自一個具有約 0.5V 共模電壓信號源的 DC 耦合。LO 通路由一個具單端輸入的 LO 緩沖器和若干精準正交信號發生器 (負責產生用于混頻器的 LO 驅動電壓) 組成。電源電壓范圍為 4.5V 至 5.25V。
數據表：*附件：LT5571 620MHz-1100MHz高線性度直接正交調制器技術手冊.pdf

應用

• RFID 詢問器
• GSM、CDMA、CDMA2000 發送器
• 點對點無線基礎設施發送
• 用于蜂窩頻段的鏡頻抑制上變頻器
• 用于 620MHz 至 1100MHz 本機振蕩器信號的低噪聲可變移相器

特性

• 從基帶至 RF 的直接轉換
• 高輸出：-4.2dB 轉換增益
• 高 OIP3：在 900MHz 為 21.7dBm
• 低輸出噪聲層 (在 20MHz 偏移)：
  • 無 RF：-159dBm/Hz
  • POUT = 4dBm：-153.3dBm/Hz
• 低載波泄漏：在 900MHz 為 -42dBm
• 高鏡頻抑制：在 900MHz 為 -53dBc
• 三通道 CDMA2000 ACPR：在 900MHz 為 -70.4dBc
• 集成 LO 緩沖器和 LO 正交相位發生器
• 50Ω AC 耦合單端 LO 和 RF 端口
• 至具有 0.5V 共模電壓的基帶輸入的高阻抗 DC 接口
• 16 引腳 QFN 4mm x 4mm 封裝

典型應用

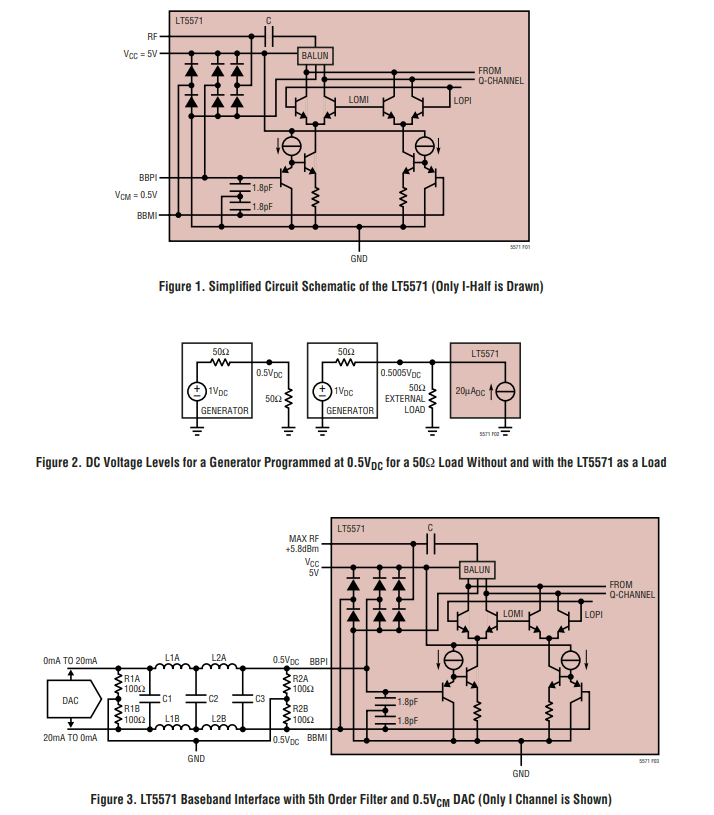

應用信息

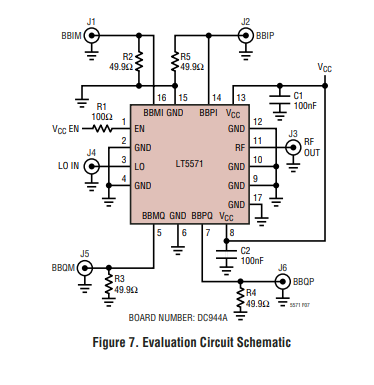

圖7顯示了評估板原理圖。LT5571的ExposedPad需要良好的接地連接。如果處理不當，RF性能會下降。此外，裸露焊盤為器件提供散熱，并將芯片的可能性降至最低
