TLV767 是一款寬輸入線性穩壓器，支持 2.5 V 至 16 V 的輸入電壓范圍和高達 1 A 的負載電流。輸出范圍為 0.8 V 至 6.6 V，可調版本最高為 14.6 V。

此外，TLV767 具有 1% 的輸出精度，可滿足低電壓微控制器 （MCU） 和處理器的需求。

TLV767 設計為具有更低的 IQ比傳統的寬 V在穩壓器，從而使該器件能夠很好地滿足日益嚴格的待機功率要求。禁用時，TLV767 僅消耗 1.5μA 的 I Q .

*附件：TLV767 1A、16V 精密線性穩壓器 數據表.pdf

內部軟啟動時間和折返電流限制可降低啟動期間的浪涌電流，從而較大限度地減小輸入電容。

寬帶寬 PSRR 性能在 1 kHz 時大于 70 dB，在 1 MHz 時大于 46 dB，這有助于衰減上游 DC/DC 轉換器的開關頻率，并最大限度地減少后置穩壓器濾波。為了實現更大的靈活性，TLV767 提供了固定和可調版本。

TLV767 采用 6 引腳、2mm × 2mm WSON （DRV）、8 引腳 3mm x 3mm HVSSOP （DGN） 和 5 引腳 2.9mm x 1.6mm SOT-23 （DBV） 封裝。

特性

• V 在 ：2.5 V 至 16 V
• V 外 :
  • 0.8 V 至 14.6 V（可調）
  • 0.8 V 至 6.6 V（固定，50 mV 步長）
• 在負載和溫度范圍內輸出精度為 1%
• 低 I Q ：50 μA（典型值，關斷時 ~1.5 μA）
• 內部軟啟動時間：500 μs（典型值）
• 折返式電流限制和熱保護
• 使用 1μF 陶瓷電容器時保持穩定
• 高 PSRR：1 kHz 時為 70 dB，1 MHz 時為 46 dB
• 溫度范圍：–40°C 至 +125°C
• 包：
  • 6 引腳 2mm × 2mm WSON
  • 8 引腳 3mm x 3mm HVSSOP
  • 5 引腳 2.9mm x 1.6mm SOT-23 封裝

參數

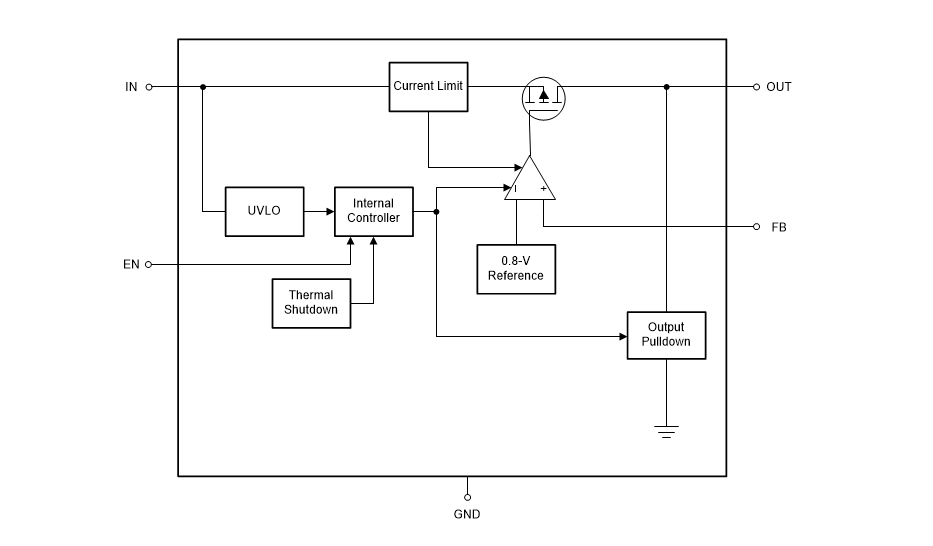

方框圖

1. 概述

TLV767是一款高性能、精密線性穩壓器，支持高達1A的負載電流和16V的輸入電壓范圍。該器件提供可調輸出和固定輸出兩種版本，輸出電壓范圍分別為0.8V至14.6V（可調）和0.8V至6.6V（固定，50mV步長）。TLV767以其低靜態電流、高精度、快速軟啟動和出色的電源抑制比（PSRR）等特點，適用于對電源質量要求嚴格的應用。

2. 主要特性

• ?高精度?：1%的輸出精度，確保輸出電壓穩定可靠。
• ?低靜態電流?：典型值為50μA，在關閉模式下低至1.5μA，有助于延長電池壽命。
• ?快速軟啟動?：內部軟啟動時間為500μs，減少啟動時的電流沖擊。
• ?高PSRR?：在1kHz時達到70dB，在1MHz時達到46dB，有效抑制輸入噪聲。
• ?寬輸入電壓范圍?：2.5V至16V，適應多種電源環境。
• ?輸出保護?：具有折返電流限制和熱保護功能，防止器件損壞。

3. 應用領域

• ?家用電器?：如電視、顯示器、機頂盒等。
• ?運動探測器?：如PIR、uWave等。
• ?電機驅動與控制板?。
• ?打印機與PC外設?。
• ?Wi-Fi接入點與路由器?。

4. 電氣特性

• ?輸入電壓范圍?：2.5V至16V。
• ?輸出電壓范圍?：可調版本為0.8V至14.6V，固定版本為0.8V至6.6V（50mV步長）。
• ?輸出電流?：最大1A。
• ?靜態電流?：典型值為50μA，關閉模式下為1.5μA。
• ?壓差電壓?：在最大輸出電流下，壓差電壓較低，提高轉換效率。
• ?PSRR?：在1kHz時達到70dB，在1MHz時達到46dB。

5. 功能描述

• ?使能引腳?：通過使能引腳控制穩壓器的開啟和關閉，便于電源管理。
• ?輸出保護?：具有折返電流限制和熱保護功能，當輸出電流過大或器件溫度過高時，自動采取措施保護器件。
• ?內部軟啟動?：減少啟動時的電流沖擊，保護輸入電源和負載。
• ?高精度反饋?：通過外部反饋電阻設置輸出電壓，實現高精度穩壓。

6. 封裝與尺寸

• ?封裝類型?：提供多種封裝選項，包括6引腳WSON、8引腳HVSSOP和5引腳SOT-23封裝。
• ?尺寸?：具體尺寸根據封裝類型而定，如6引腳WSON封裝的尺寸為2.00mm × 2.00mm。

7. 典型應用電路與布局指南

• ?典型應用電路?：數據表中提供了詳細的典型應用電路圖，包括輸入電容、輸出電容、反饋電阻和使能引腳的連接方式。
• ?布局指南?：建議將輸入和輸出電容盡可能靠近TLV767放置，以減少寄生電感和電阻對電路性能的影響。同時，確保良好的散熱設計，以提高器件的可靠性。

8. 文檔與支持資源

• ?數據表?：提供了詳細的技術規格、電氣特性和應用信息。
• ?TI官方網站?：提供進一步的技術支持、文檔更新通知和相關設計資源。用戶可以通過TI E2E?支持論壇獲取快速、經驗證的答案和設計幫助。
