TPS7A16A-Q1 超低功耗、低壓差 （LDO） 穩壓器具有超低靜態電流、高輸入電壓和小型化、高熱性能封裝等優點。

TPS7A16A-Q1 專為連續或偶發（備用電源）電池供電應用而設計，在這些應用中，超低靜態電流對于延長系統電池壽命至關重要。

TPS7A16A-Q1 提供與標準互補金屬氧化物半導體 （CMOS） 邏輯兼容的使能引腳 （EN） 和具有用戶可編程延遲的集成漏極開路、高電平有效、電源就緒輸出 （PG）。這些引腳旨在用于需要電源軌排序的基于微控制器的電池供電應用。

*附件：TPS7A16A-Q1 具有使能和電源正常功能的 60V、5μA IQ、100mA、低壓差穩壓器數據表.pdf

此外，TPS7A16A-Q1 非常適合從多電池解決方案產生低壓電源，從高電池數電動工具包到汽車應用;該器件不僅可以提供穩壓良好的電壓軌，而且 TPS7A16A-Q1 還可以在電壓瞬變期間承受并保持穩壓。這些特性轉化為更簡單、更具成本效益的電涌保護電路。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C3B
• 寬輸入電壓范圍：3 V 至 60 V
• 超低靜態電流：5 μA
• 關斷時的靜態電流：1 μA
• 輸出電流：100 mA
• 低壓差電壓：20 mA 時為 60 mV
• 精度：2%
• 可用：
  • 固定輸出電壓：3.3 V、5 V
  • 可調版本，電壓范圍約為 1.2 至 18.5 V
• 具有可編程延遲的電源正常
• 限流和熱關斷保護
• 使用陶瓷輸出電容器時保持穩定：
  ≥ 2.2 μF
• 封裝：高熱性能 HVSSOP-8 PowerPAD?

參數

方框圖

1. 概述

TPS7A16A-Q1是一款具有使能和電源正常（Power-Good）功能的低壓差穩壓器（LDO），專為汽車級應用設計，滿足AEC-Q100標準。該器件支持高達60V的輸入電壓，提供100mA的輸出電流，并具有超低靜態電流（5μA），適用于需要低功耗和高輸入電壓的應用場景。

2. 主要特性

• ?汽車級應用?：滿足AEC-Q100標準，適用于-40°C至125°C的環境溫度范圍。
• ?高輸入電壓?：支持最高60V的輸入電壓，適用于汽車等高壓應用。
• ?超低IQ?：靜態電流僅為5μA，有助于延長電池壽命。
• ?使能引腳?：兼容標準CMOS邏輯，便于系統電源管理。
• ?電源正常指示?：提供開漏輸出的電源正常指示，具有用戶可編程的延遲功能。
• ?高熱性能封裝?：采用高熱性能封裝，提高散熱效率。

3. 應用領域

• ?汽車應用?：如多電芯電源系統、車載電子設備等。
• ?電池供電應用?：需要低功耗和長電池壽命的設備。
• ?高壓電源系統?：需要提供穩定低壓輸出的高壓電源系統。

4. 電氣特性

• ?輸入電壓范圍?：3V至60V。
• ?輸出電壓范圍?：1.21V至18.5V（可調版本），或固定輸出電壓選項。
• ?輸出電流?：最大100mA。
• ?靜態電流?：典型值為5μA。
• ?壓差電壓?：在20mA輸出電流下，最大為60mV；在100mA輸出電流下，最大為500mV。
• ?電源正常延遲?：通過外部電容設置，實現可編程的電源正常延遲時間。

5. 功能描述

• ?使能功能?：通過EN引腳控制LDO的開啟和關閉，便于電源管理。
• ?電源正常指示?：PG引腳提供開漏輸出，當輸出電壓穩定且達到設定閾值時，PG引腳被拉高；當輸出電壓低于設定閾值或器件關閉時，PG引腳被拉低。延遲時間可通過外部電容調整。
• ? 欠壓鎖定（UVLO） ?：當輸入電壓低于設定閾值時，LDO自動關閉，保護器件不受損壞。
• ?過流保護?：在輸出短路或過載條件下，限制輸出電流，防止器件過熱。
• ?熱關斷?：當器件結溫超過設定閾值時，自動關閉輸出，保護器件免受損壞。

6. 封裝與尺寸

• ?封裝類型?：8引腳HVSSOP封裝，尺寸為3.00mm × 3.00mm，帶有裸露的熱墊。

7. 典型應用電路與布局指南

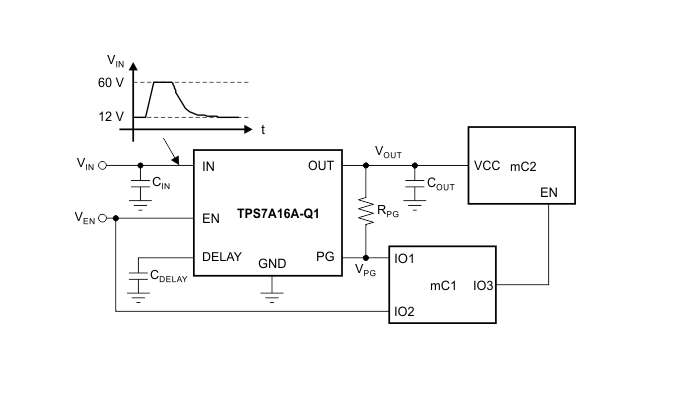

• ?典型應用電路?：數據表中提供了詳細的典型應用電路圖，包括輸入電容、輸出電容、使能引腳、電源正常指示和延遲電容的連接方式。
• ?布局指南?：建議將輸入和輸出電容盡可能靠近TPS7A16A-Q1放置，以減少寄生電感和電阻對電路性能的影響。同時，確保良好的散熱設計，充分利用封裝中的熱墊進行散熱。

8. 文檔與支持資源

• ?數據表?：提供了詳細的技術規格、電氣特性和應用信息。
• ?TI官方網站?：提供進一步的技術支持、文檔更新通知和相關設計資源。用戶可以通過TI E2E?支持論壇獲取快速、經驗證的答案和設計幫助。
