概述
ADMV4540是一款高度集成的正交解調器，帶有集成頻率合成器，非常適合下一代K波段衛星通信。

ADMV4540的RF前端由兩個低噪聲放大器(LNA)路徑組成，每個路徑都具有可獲得最大增益的最佳級聯5 dB雙邊帶噪聲系數，同時最大限度地減少外部元件數量。雙路徑允許支持天線極化。LNA路徑的選擇可以通過SPI完成。

然后使用同相和正交(I/Q)混頻器將LNA輸出下變頻到基帶。然后將I/Q混頻器輸出饋入全差分低噪聲、低失真可編程濾波器和可變增益放大器(VGA)。每個通道都能夠抑制較大的帶外干擾源，同時可靠地提升有用信號，從而降低系統模數轉換器(ADC)的帶寬和分辨率要求。通道之間的出色匹配及其在所有增益和帶寬設置下的較高無雜散動態范圍(SFDR)使ADMV4540成為具有密集星座圖、多個運營商和附近干擾源的衛星通信系統的理想選擇。

125 MHz、250 MHz和500 MHz三個濾波器角均可以通過串行外設接口(SPI)進行編程。濾波器提供六階巴特沃斯響應，具有141 MHz、282 MHz和565 MHz的?3 dB轉折頻率。對于超過565 MHz的操作，可以禁用并完全繞過濾波器，從而將?3 dB帶寬擴展到900 MHz。
數據表：*附件：ADMV4540具有集成小數N分頻PLL和VCO的K波段正交解調器技術手冊.pdf

ADMV4540的高動態范圍基帶輸出放大器提供57 dB的整體標稱轉換增益。ADMV4540的三個基帶電壓可變衰減器(VVA)引腳(VCTRL_BBVVAx)可用于自動增益控制(AGC)，為ADMV4540提供寬廣的RF輸入動態范圍。

這款功能豐富的器件包含一個集成的小數N分頻鎖相環(PLL)和一個低相位噪聲壓控振蕩器(VCO)，可為兩個雙平衡I/Q混頻器生成必要的片內本地振蕩器(LO)信號，而無需外部頻率合成。VCO利用內部自動校準程序，允許PLL選擇必要的設置并鎖定。

ADMV4540 PLL的參考輸入(REF IN )采用50 MHz的差分激勵晶體振蕩器。或者，REFIN可以由高達100 MHz的外部單端基準頻率驅動。鑒頻鑒相器(PFD)比較頻率高達100 MHz，允許以極其精細的步長連續覆蓋17 GHz至21.5 GHz的LO。

ADMV4540采用3.3 V電源供電，總功耗低于3.2 W。采用符合RoHS的48引腳、7 mm × 7 mm LGA封裝，并帶有裸焊盤。ADMV4540采用3.3 V電源供電，并可在?40℃至+85℃溫度范圍內運行。

應用

• 衛星通信

特性

• 具有低相位噪聲 VCO 的小數 N 頻率合成器
• K 波段正交解調器
• 可通過 4 線 SPI 編程
• 射頻工作頻率范圍：17 GHz 至 22 GHz
• LO 內部頻率范圍：17 GHz 至 21.5 GHz
• 雙邊帶噪聲指數：5 dB（最大轉換增益時）
• 輸出集成相位噪聲，1 kHz 至 10 MHz：<1°
• 最大轉換增益為 >50 dB
• 轉換增益控制范圍為 >50 dB
• 在復合輸入電平為 ?30 dBm，ΔfRF = 1 MHz 時，IM3 為 ?54 dBc。
• 3 個基帶、SPI 可選 LPF，轉角頻率為：每個基帶路徑上為 125 MHz、250 MHz 和 500 MHz
  功能框圖

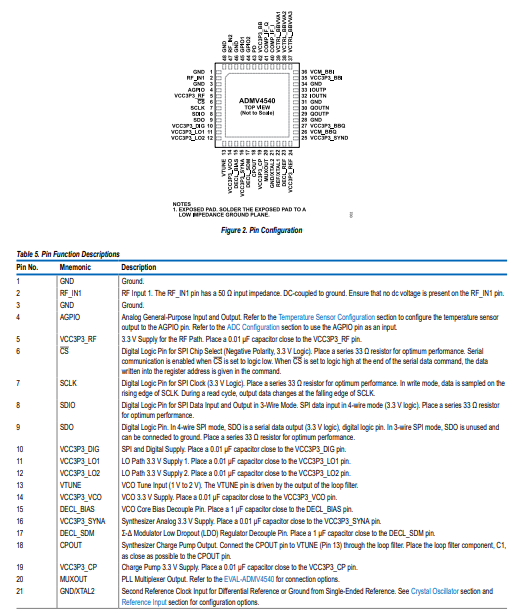

  引腳配置和功能描述

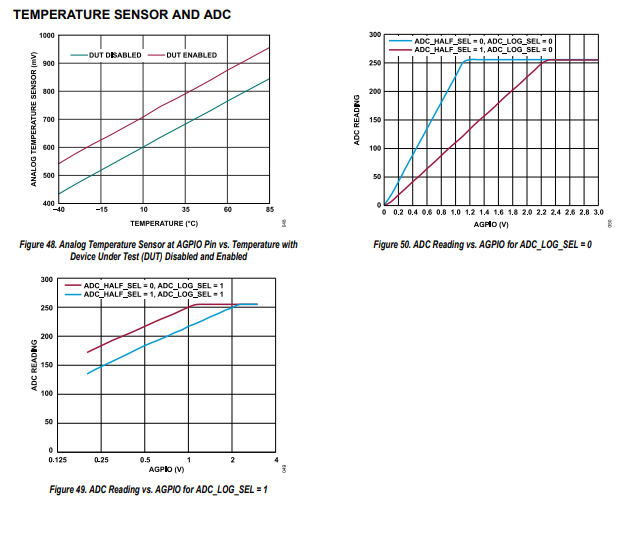

  溫度傳感器和ADC
