堆疊壓電陶瓷也叫疊層式微位移壓電陶瓷或多層堆疊式壓電陶瓷微動裝置，可用于微觀定位、閥門控制、減震及聲波的產生。壓電陶瓷微動器作為機電換能器能將電信號轉換成機械位移并應用于調節控制系統，多層堆疊結構壓電陶瓷具有體積小、位移分辨率極高、響應速度快、低電壓驅動、輸出力大。Aigtek安泰電子ATA-P系列壓電疊堆放大器在壓電陶瓷促動器的驅動中發揮著重要作用，今天我們就來一起了解一下該系統。

壓電陶瓷促動器是將疊堆式壓電陶瓷進行機構設計，與柔性鉸鏈支撐結構及外殼結構組合成一體結構，形成封裝式壓電陶瓷促動器，使得它可具有微位移分辨率高、穩定性強，同時彌補了疊堆壓電陶瓷不能承受拉力的缺點，從而更適用于其他惡劣環境。

從驅動電壓上的不同，壓電陶瓷促動器可分為高壓壓電陶瓷促動器與低壓壓電陶瓷促動器，高壓壓電陶瓷促動器內部由高壓疊堆壓電陶瓷驅動，低壓壓電陶瓷促動器內部由低壓壓電陶瓷驅動。低壓壓電陶瓷的驅動電壓一般為150V左右，高壓壓電陶瓷的驅動電壓一般可達500V或1000V；高壓壓電陶瓷具有更低的靜電容量，且出力一般比低壓的高很多。

從外形形狀上，壓電陶瓷促動器又可分為柱形壓電陶瓷促動器及環形壓電陶瓷促動器。環形壓電壓電促動器中心有孔徑，可供光路通過或適應特殊要求的機械結構等。

壓電陶瓷促動器基本結構

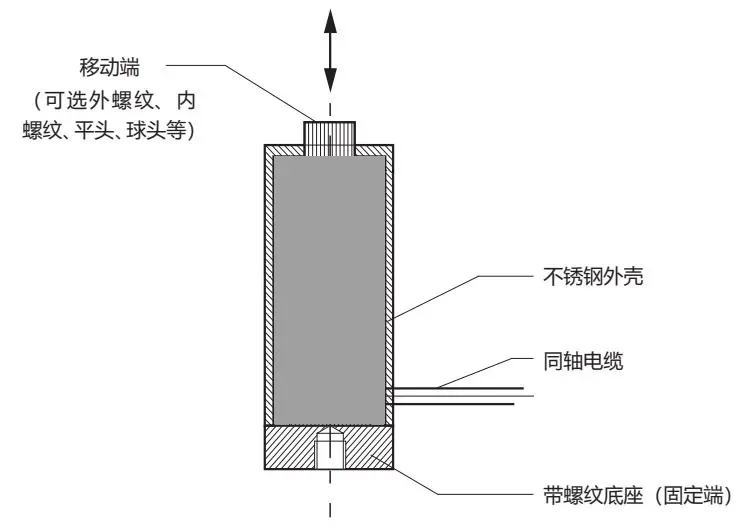

壓電促動器的基本結構如下圖所示，它的內部集成PZT壓電陶瓷，外部封裝金屬殼體，上端為移動端，用于安裝負載；下端帶螺紋底座，用于壓電促動器自身的固定安裝。

壓電陶瓷促動器移動端轉接方式

壓電促動器的移動端可選擇多種類型，標準類型包括平頭、球頭、內螺紋、外螺紋等，也可根據用戶的機械接口進行定制。

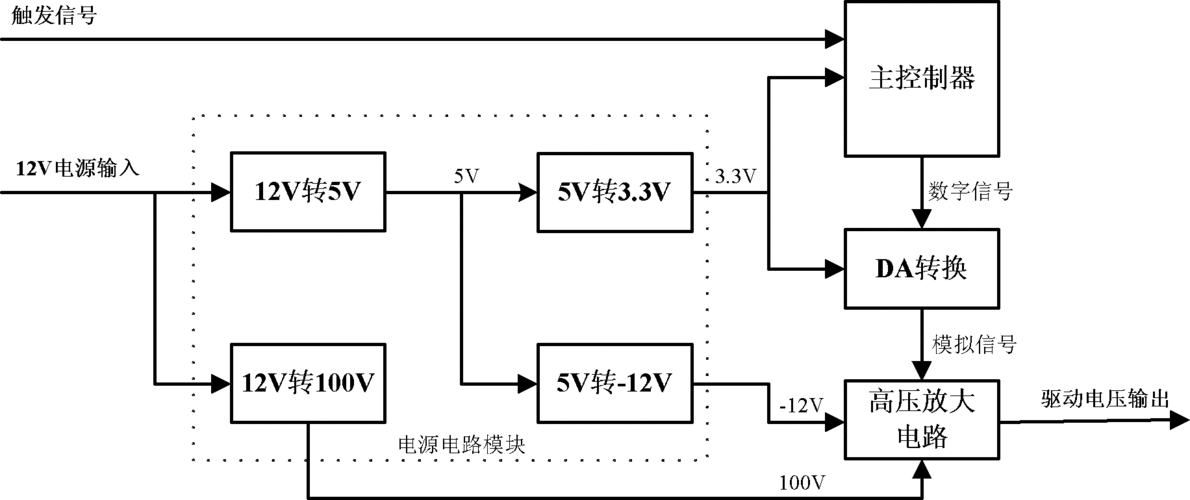

上文已經提到，低壓壓電陶瓷的驅動電壓一般為150V左右，高壓壓電陶瓷的驅動電壓一般可達500V或1000V，為滿足壓電陶瓷促動器對于高電壓大功率的需求，Aigtek安泰電子，專門針對這一應用領域推出了ATA-P系列壓電疊堆放大器，它專用于壓電疊堆、壓電偏轉鏡、納米定位臺、壓點電機、壓電馬達、壓電點膠閥、光纖拉伸以及壓電陶瓷促動器等眾多壓電領域。

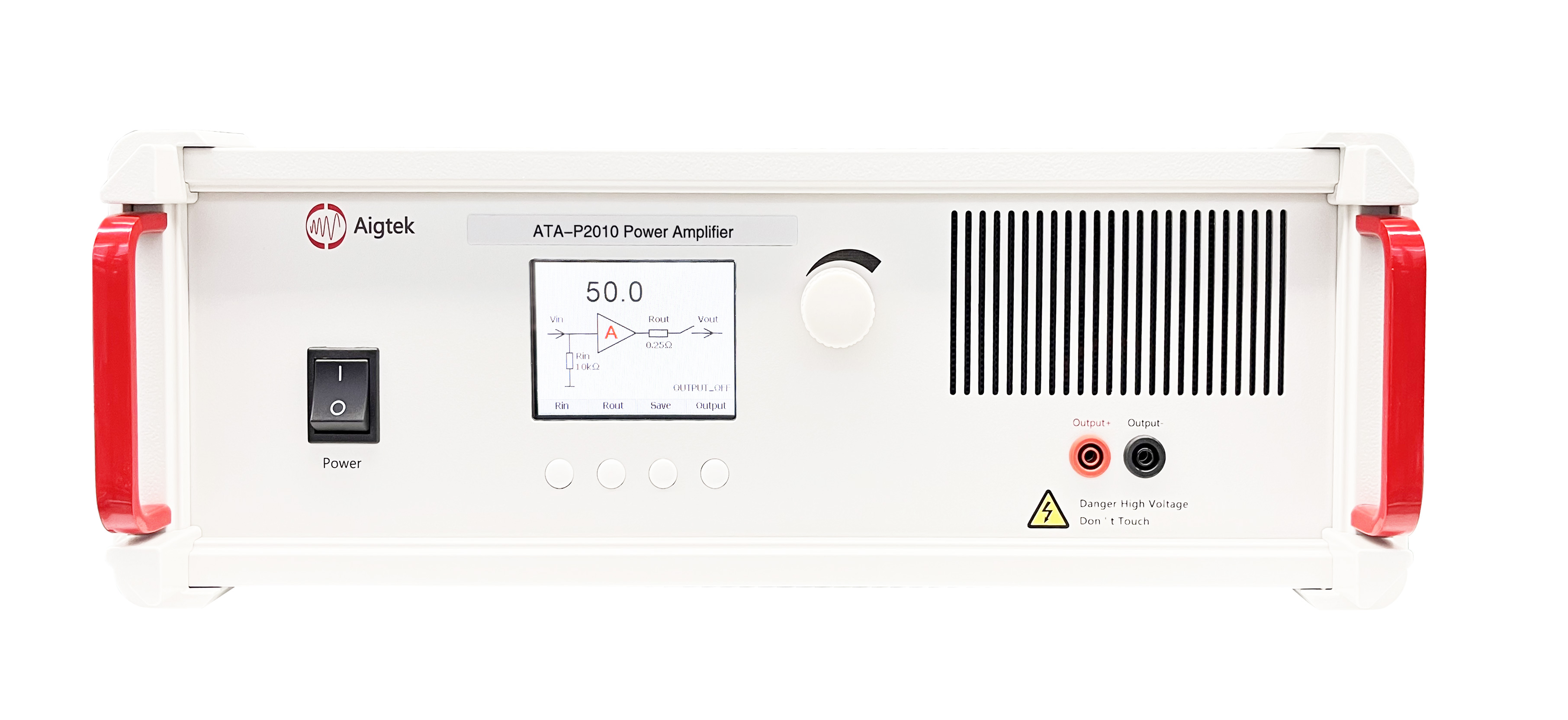

ATA-P系列壓電疊堆放大器

輸出電壓范圍-20V~150V

帶寬（-3dB）DC~20kHz

最大輸出電流10Ap

最大輸出功率1300Wp

壓電陶瓷疊堆專用

ATA-P系列功率放大器是一款理想的可放大交直流信號的功率放大器。最大輸出功率可達1300Wp，可以驅動壓電陶瓷片、疊堆型壓電陶瓷、開環封裝壓電陶瓷以及納米定位工作臺等壓電制動產品。電壓增益數控可調，一鍵保存常用設置，提供了方便簡潔的操作選擇，可與主流的信號發生器配套使用，實現信號的放大。

西安安泰電子是專業從事功率放大器、高壓放大器、功率放大器模塊、功率信號源、射頻功率放大器、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業，為用戶提供具有競爭力的測試方案。Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。電壓放大器https://www.aigtek.com/products/bk-dyfdq.html
