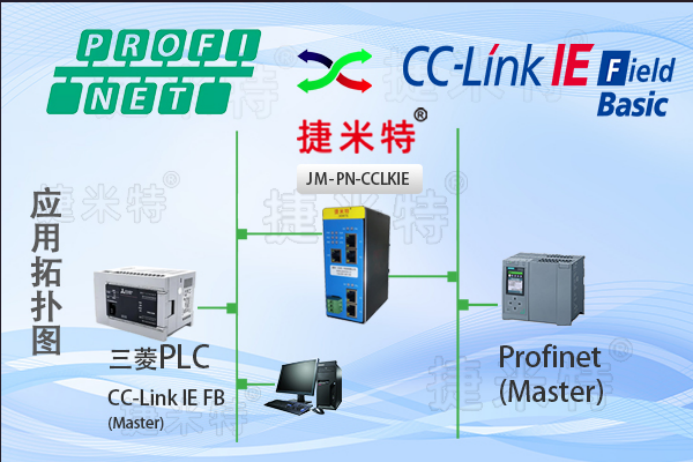

在工業化控制場景中，當三菱 PLC 控制系統與西門子 PLC 控制系統面臨數據交換需求時，捷米特JM-PN-CCLKIE通信網關模塊成為理想的解決方案。這款由捷米科技自主研發且具備 PROFINET 從站功能的網關模塊，核心使命在于搭建起 CCLINKIE 總線與 PROFINET 網絡之間的橋梁。其能夠在連接至 PN 總線時，精準地以從站身份運作，同時在接入 CCLINKIE 總線之際，同樣穩定地擔當從站角色，從而實現兩大不同總線類型的 PLC 控制系統之間高效、可靠的數據交互，為工業生產過程中的協同控制與信息共享提供堅實的技術支撐，有力地推動整個自動化生產流程的順暢運行與優化升級。

該設備可替代AB7954功能，廣泛應用于各個工業自支化場景。

CCLinkIEIE轉profinet模塊的應用場景

一、工廠自動化生產線

現代化工廠自動化生產線里，多種品牌與類型設備及控制系統并存常見。像部分生產線中原用三菱電機 PLC 及 CCLinkIE 網絡控制的設備，在工廠升級或引入新設備后，需與西門子 PLC 及 Profinet 網絡設備協同。Profinet轉CCLinkIE網關可讓三菱設備無縫接入 Profinet 環境，達成生產線數據互聯互通。各設備能實時互換產品加工參數、運行狀態、故障報警等信息。如汽車制造生產線，車身焊接、涂裝、裝配等環節設備來源不一，此網關可促環節緊密協作，提效保質，保障生產線順暢。

二、智能工廠建設與系統整合

構建智能工廠時，要整合分散自動化孤島，CCLinkIE 轉 Profinet 網關至關重要。它能連接基于 CCLinkIE 的舊設備群（傳感器、執行器等）與基于 Profinet 的智能生產系統（MES、ERP 及 PLC 等）。如電子制造工廠，CCLinkIE 網絡里的溫度、壓力傳感器和物料搬運設備經網關接入 Profinet 后，智能系統可獲取數據，用于動態調整生產計劃、安排設備維護及優化能源管理，提升智能化與效益。

介紹一下CCLinkIE轉Profinet網關的具體工作原理。

三、工業機器人與周邊設備協同作業

工業機器人于現代制造業意義重大，常需與周邊設備協同。有時機器人采用 Profinet 網絡控制，輔助設備如物料輸送、工裝夾具切換系統則基于 CCLinkIE 網絡。CCLinkIE 轉 Profinet 網關能促成二者精準通信協同。如 3C 產品制造，機器人裝配零部件，CCLinkIE 物料輸送系統供料。經網關，機器人可知物料情況并提需求，周邊設備依機器人進度調狀態，增生產靈活性與自動化程度。

四、分布式能源管理系統

分布式能源管理系統集成多種能源設備與控制系統。如太陽能光伏電站逆變器、儲能系統電池管理系統等分布式發電設備，以三菱控制系統基于 CCLinkIE 網絡交互數據，而核心監控調度平臺用西門子 PLC 等基于 Profinet 網絡構建。CCLinkIE 轉 Profinet 網關可將分散能源設備接入統一網絡，實現數據采集、分析與指令下達，優化調度能源，提效降本，保系統穩定運行。

配置方法

三菱PLC系統中的網絡配置捷米特JM-PN-CCLk

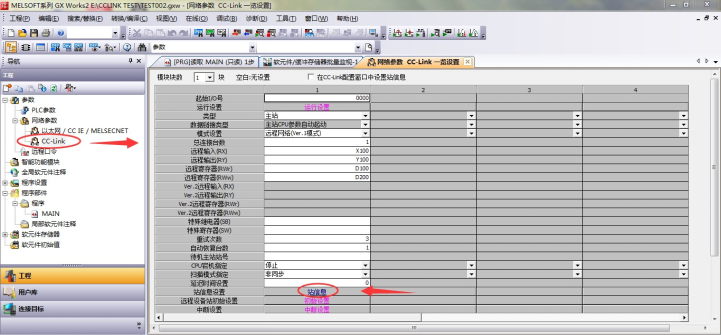

在 GX Works2 軟件中新建一個項目，在 CC Link 的設置中，如下圖所示。

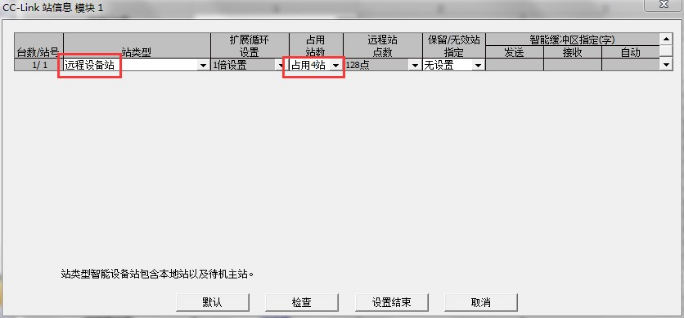

3, 點擊站信息設置，在彈出的對話框中，將“站類型”選擇成遠程設備站，“占用站數”根據實際數據量選擇。點“設置結束”完成設置。

4, 在 PN主站中，將模塊的波特率和占用站數設置與 PLC 設置一致，然后 CCLINKIE 應該可以成功連接。如下圖所示，word_1 中第一個 0x04 表示波特率設置為 4（10Mbps），第二個 0x04 表示占用 4 個站。

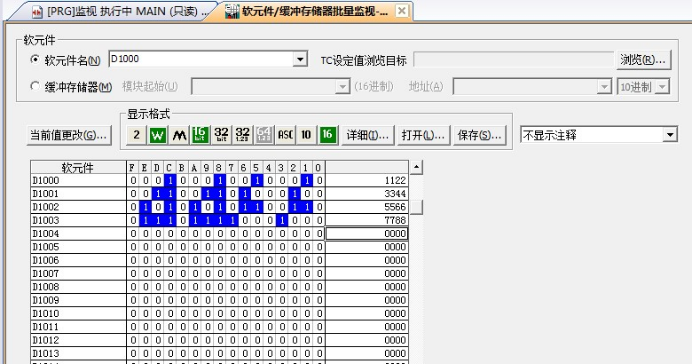

在 GX Works2 軟件中，在線監視緩沖存儲器，如下圖所示。可以通過軟件元列表進行在線修改和監視寄存器的值。

配置 PROFINET 從站

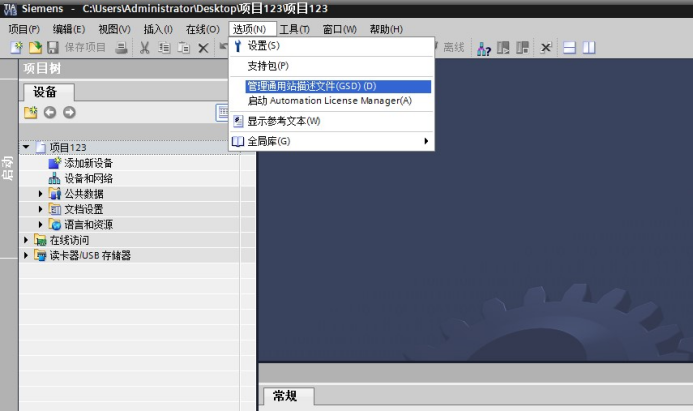

在博途中新建一個項目，通過“選項”——“管理通用站描述文件”添加網關的 GSD 文件。

選擇 GSD 文件所在的目錄，點擊安裝：

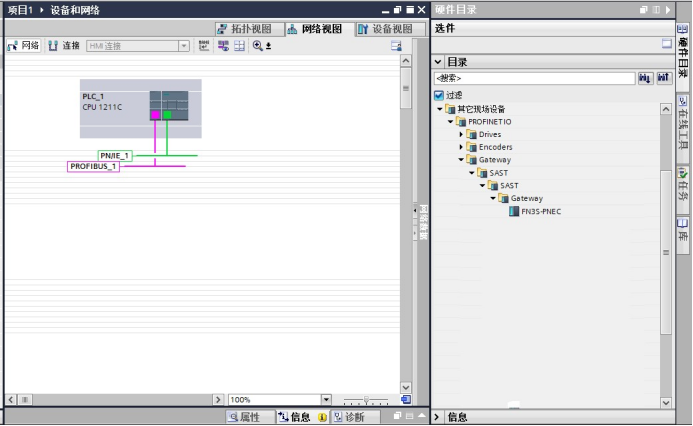

在“設備和網絡”中添加網關

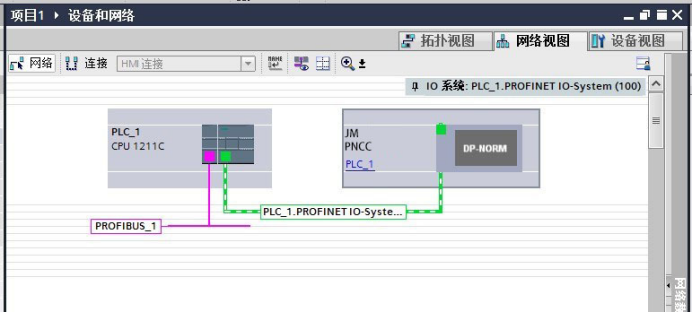

給網關分配 PLC，構建 Profinet 鏈接

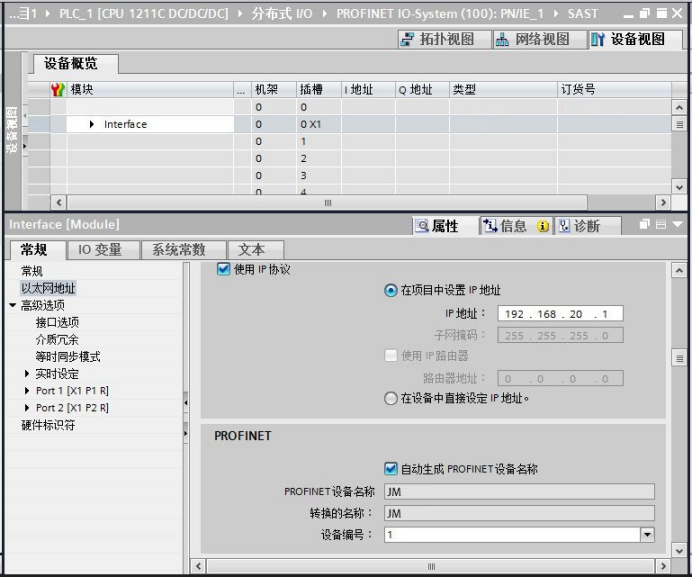

雙擊網關的圖標，進入設備視圖，設置網關的 IP 地址、子網掩碼、設備名稱。

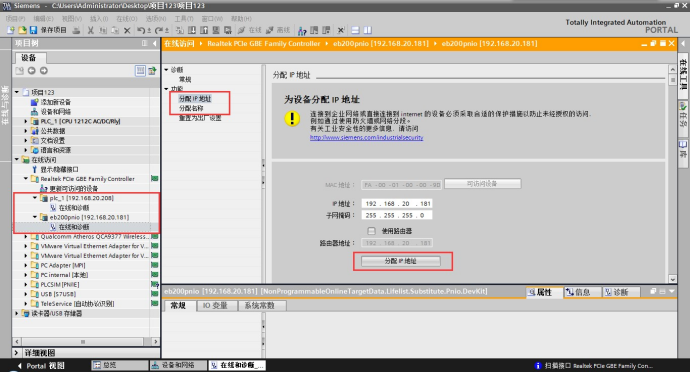

在線訪問----修改實際 PLC 和網關的 IP 地址和名稱（IP 地址要和實際的 PLC 地址在同一網段，名稱要和網關一致）

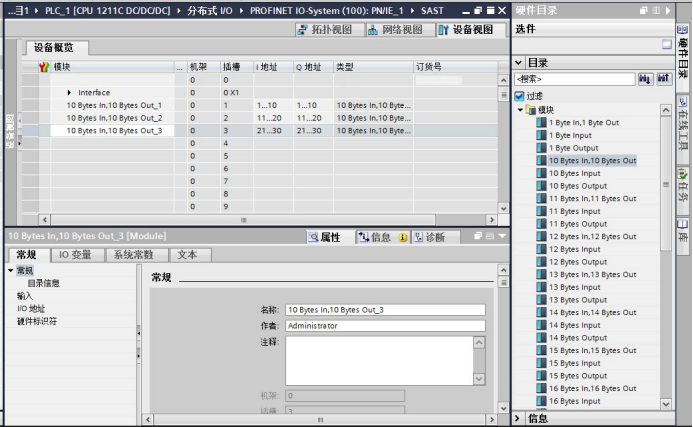

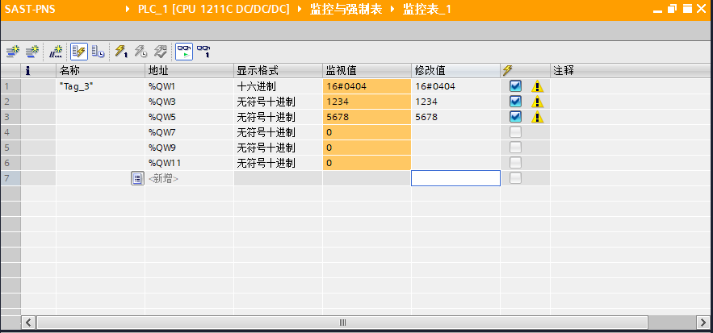

配置讀寫數據

將程序編譯下載即可在 PN主站中，將模塊的波特率和占用站數設置與 PLC 設置一致，然后 CCLINKIE 應該可以成功連接。如下圖所示，word_1 中第一個 0x04 表示波特率設置為 4（10Mbps），第二個 0x04 表示占用 4 個站。
