引言

本期文章介紹如何通過瑞佑的RA8889芯片，僅僅使用一個功能的接口函數，輕松拿捏液晶儀表指針的轉動，實現液晶汽車儀表盤指針的轉動，以及LCD液晶儀表盤所需顯示的信息：如車速、油量、燈光提示、以及各種報警燈等等的顯示。

下面我們進入車載液晶儀表的Demo程序，了解下RA8889如何非常簡單的實現指針的轉動效果，以下是keil開發環境界面，指針轉動的函數代碼在Car_demo()內。

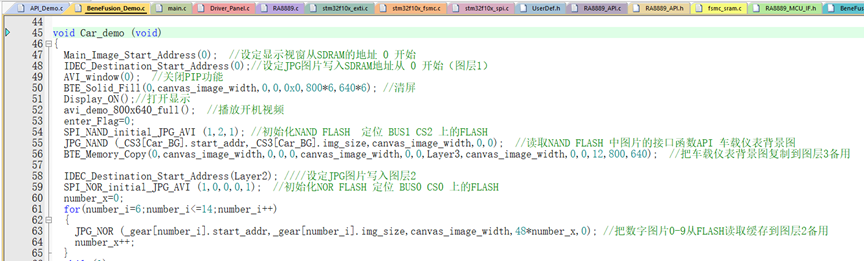

如下圖代碼解析：

設定步驟：

1. Main_Image_Start_Address：設定顯示視窗（即看到屏上顯示的區域）從SDRAM的地址 0開始；

2. IDEC_Destination_Start_Address：設定JPG圖片寫入SDRAM地址從 0開始，也就是圖層1；

3. BTE_Solid_Fill是填充矩形顏色的API功能函數，這里填充黑色，起到清屏的效果。

4. avi_demo_800x640_full播放開機視頻，把視頻在FLASH存放的地址，以及視頻大小填入到AVI_NAND() ;API接口函數中即可播放視頻。

5. SPI_NAND_initial_JPG_AVI() ;初始化NAND FLASH，定位 BUS1、 CS2上的FLASH，為保存JPEG圖片做準備。

6. JPG_NAND()；讀取NAND FLASH中圖片的接口函數API，_CS3[Car_BG].start_addr參數代表車載儀表背景圖在FLASH中的地址，_CS3[Car_BG].img_size：JPEG大小 ；canvas_image_width：選擇默認即可。最后兩個參數表示圖片顯示在屏上的坐標。

7. BTE_Memory_Copy()；通俗來說就是復制粘貼的功能，這里配置是把車載儀表背景圖復制到圖層3備用。

8.設定以下調用JPG_NAND()；API函數讀取的FLASH圖片放到指定圖層，這里設定讀取存放到圖層2中。

9. number_i參數代表的是0-9數字小icon圖標。預先把小icon放置到備用圖層。

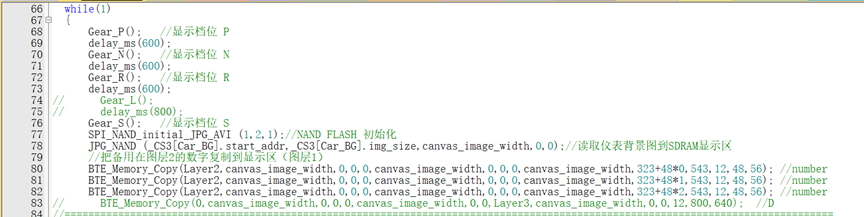

如下圖代碼解析：

1.顯示檔位把檔位P、N、R、S從FLASH中讀取到RA8889 SDRAM的緩沖區做備用。

2.讀取儀表背景圖到SDRAM的顯示區顯示

3.把備用在圖層2的數字復制到顯示區顯示，使用BTE_Memory_Copy接口函數。

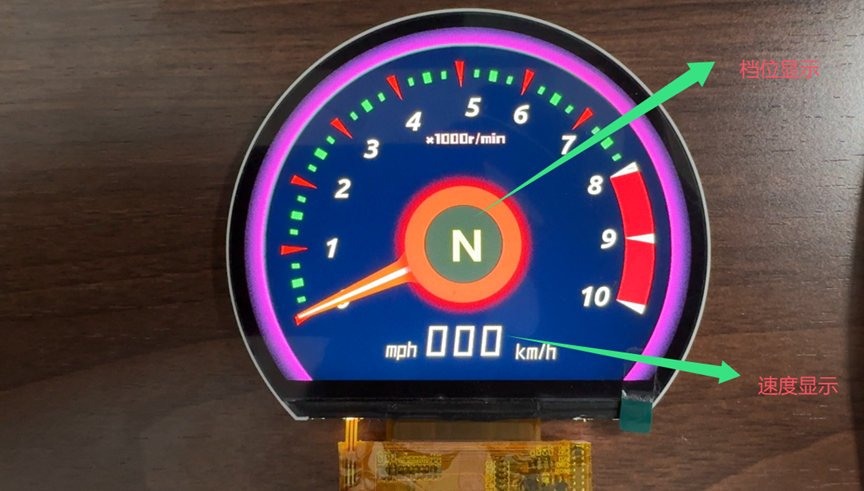

操作完以上功能，液晶屏如下圖：

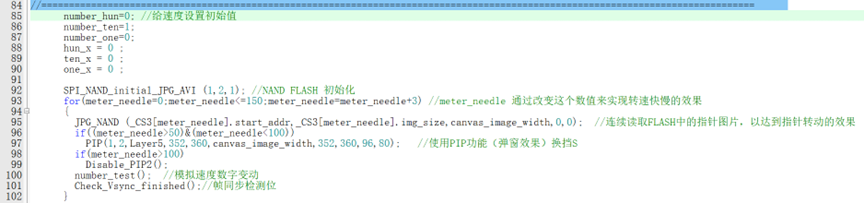

如下圖代碼解析：

1.給速度設定初始值。

2. meter_needle代表放在FLASH中的圖片數據，_CS3[meter_needle].start_addr使用結構體的方式調用對應的參數。該結構體使用瑞佑公司的Iamge Tool工具會自動生成。

3. PIP接口函數，使用該功能實現彈窗的效果（換擋位）。

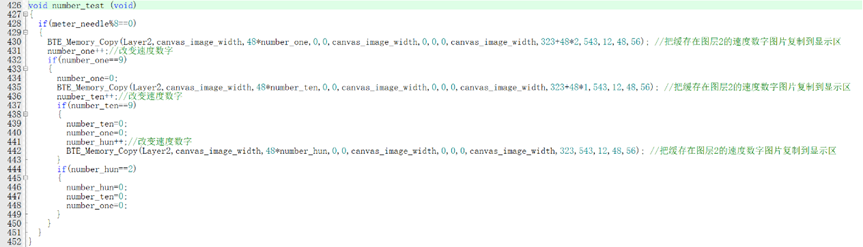

4.模擬速度數字變動，如下截圖

使用BTE_Memory_Copy接口函數，把預先存放在SDRAM緩沖區的數字圖片復制粘貼到顯示，實現數字的跳動。

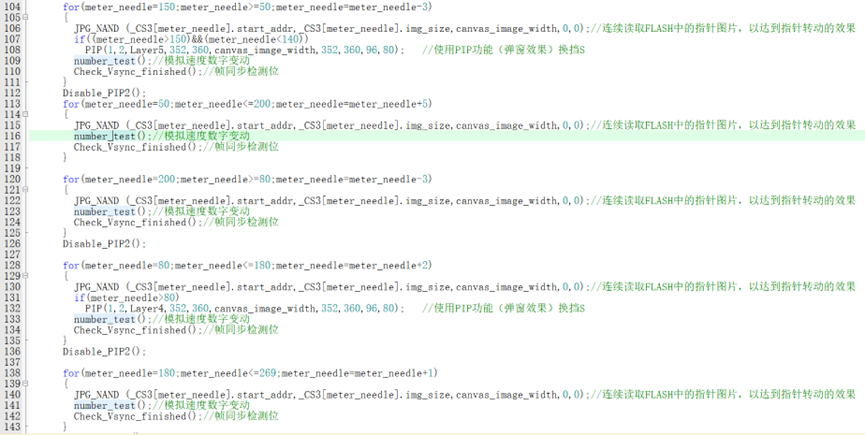

以下是反復使用JPG_NAND接口函數調用指針JPEG圖片，實現指針的轉動，非常簡單且容易上手，即可快速實現車載液晶儀表盤的方案。

指針轉動的介紹就到這里，回顧一下，使用瑞佑的RA8889液晶控制芯片來實現汽車液晶儀表盤方案，僅僅用了幾條接口函數就可以實現，方案簡單，容易，開發更是省時省力。

接下來的文章會介紹RA8889驅動控制不同LCD液晶屏時，所要調整的部分。
