LMG341xR050 GaN 功率級具有集成驅動器和保護功能，使設計人員能夠在電力電子系統中實現更高水平的功率密度和效率。與硅 MOSFET 相比，LMG341x 的固有優勢包括：超低輸入和輸出電容、零反向恢復（可將開關損耗降低多達 80%），以及低開關節點振鈴（可降低 EMI）。這些優勢實現了像圖騰柱 PFC 這樣的密集和高效的拓撲結構。

LMG341xR050 通過集成一組獨特的功能來簡化設計、最大限度地提高可靠性并優化任何電源的性能，從而為傳統的共源共柵 GaN 和獨立 GaN FET 提供智能替代方案。集成柵極驅動可實現 100 V/ns 開關，Vds 振鈴接近于零，電流限制響應小于 100 ns，可防止意外擊穿事件，過熱關斷可防止熱失控，系統接口信號提供自我監控功能。

*附件：具有過流保護功能的 LMG341xR050 600V 50mΩ 集成 GaN Fet 功率級數據表.pdf

特性

• TI GaN FET 的可靠性符合應用內硬開關加速應力曲線的要求
• 支持高密度電源轉換設計
  • 優于共源共柵或獨立 GaN FET 的系統性能
  • 低電感 8 mm x 8 mm QFN 封裝，易于設計和布局
  • 可調節的驅動強度，用于開關性能和 EMI 控制
  • 數字故障狀態輸出信號
  • 僅需 +12 V 非穩壓電源
• 集成柵極驅動器
  • 零共源電感
  • MHz作時傳播延遲為 20 ns
  • 用于補償閾值變化的微調柵極偏置電壓可確?？煽康拈_關
  • 25 至 100V/ns 用戶可調轉換速率
• 強大的保護
  • 無需外部保護元件
  • 過流保護，響應小于 100 ns
  • 大于 150 V/ns 的轉換速率抗擾度
  • 瞬態過壓抗擾度
  • 過熱保護
  • 所有電源軌上的欠壓鎖定 （UVLO） 保護
• 強大的保護
  • LMG3410R050 ：鎖存過流保護
  • LMG3411R050 ：逐周期過流保護

參數

1. 產品概述

• ?產品名稱?：LMG341xR050
• ?類型?：600V 50mΩ 集成 GaN FET 功率級
• ?特點?：具有過流保護、過溫保護、欠壓鎖定（UVLO）等保護功能，集成柵極驅動，適用于高密度功率轉換設計。

2. 主要特性

• ?高性能?：GaN FET 提供超低輸入和輸出電容，零反向恢復電荷，減少開關損耗。
• ?集成柵極驅動?：直接驅動架構，提供高達 100V/ns 的開關速度，近零 Vds 振鈴。
• ?保護功能?：
  • ?過流保護?：快速響應（<100ns），LMG3410R050 為鎖存型，LMG3411R050 為逐周期型。
  • ?過溫保護?：超過 165°C 時關斷 GaN FET。
  • ? 欠壓鎖定（UVLO） ?：在柵極驅動電源、LDO 5V 或負電源低于閾值時保護設備。
• ?可調驅動強度?：通過 RDRV 引腳設置，控制開關性能和 EMI。

3. 應用領域

• 高密度工業和消費電源供應器
• 多電平轉換器
• 太陽能逆變器
• 工業電機驅動器
• 不間斷電源供應器（UPS）
• 高壓電池充電器

4. 電氣特性

• ?最大漏源電壓?：600V
• ?連續漏極電流?：@Tj = 25°C 時為 34A，@Tj = 125°C 時為 12A
• ?柵極驅動電壓?：9.5V 至 18V
• ?開關特性?：
  • 上升時間：2.9ns 至 32ns（取決于 RDRV 設置）
  • 下降時間：8.9ns 至 26ns
  • 傳播延遲：16ns 至 32ns

5. 熱性能

• ?熱阻?：
  • 結到環境熱阻（RθJA）：24.4°C/W
  • 結到頂部外殼熱阻（RθJC(top)）：7.9°C/W
  • 結到底部外殼熱阻（RθJC(bot)）：1.0°C/W

6. 功能框圖與引腳描述

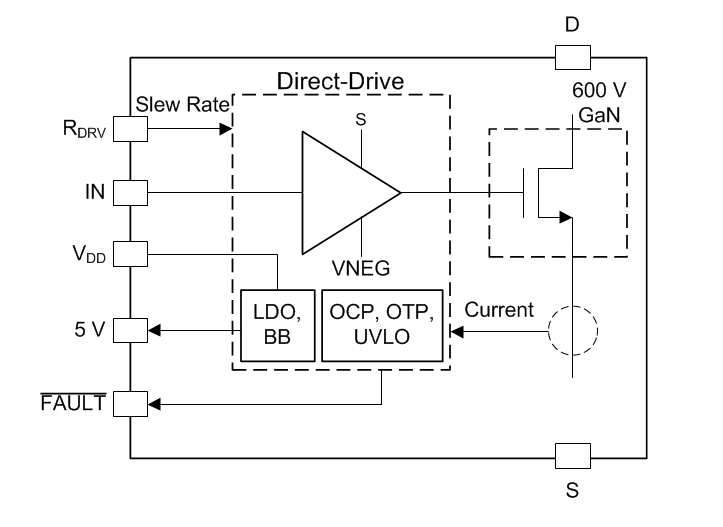

• ?功能框圖?：顯示了內部降壓-升壓轉換器、LDO、故障輸出等關鍵組件。
• ?引腳描述?：詳細說明了每個引腳的功能，包括漏極、源極、柵極驅動輸入、故障輸出等。

7. 設計指南與布局建議

• ?設計指南?：提供了典型應用電路、設計要求和詳細設計步驟。
• ?布局建議?：強調了最小化功率環路電感、信號地連接、旁路電容放置等關鍵布局考慮因素。
