簡介
CA3420 是一款集成電路運算放大器，將 PMOS 晶體管和雙極晶體管組合在一個單片芯片上。CA3420 BiMOS 運算放大器在輸入電路中采用柵極保護 PMOS 晶體管，可提供非常高的輸入阻抗、非常低的輸入電流（小于 1pA）。內部自舉網絡采用獨特的保護頻帶技術，溫度每升高 10oC，漏電流就會增加一倍。CA3420 可在 2V 至 20V 的總電源電壓下工作，可采用單電源或雙電源。該運算放大器經過內部相位補償，可在單位增益跟隨器配置中實現穩定運行。此外，它還具有用于輔助外部電容器的接入端子（如果需要額外的頻率滾降）。還提供端子，用于需要輸入偏移電壓歸零的應用。在輸入級中使用 PMOS 可將共模輸入電壓能力降至 0。負電源端子下方 45V，這是單電源應用的一個重要屬性。輸出級使用反饋 OTA 型放大器，該放大器基本上可以從軌到軌擺動。輸出驅動電流為 1.5mA （最小值） 通過使用非線性電流鏡提供。
下載：*附件：CA3420型0.5MHz、低電源電壓、低輸入電流 BiMOS 運算放大器應用筆記.pdf
特性

• 2V 電源，300μA 電源電流
• 1pA 輸入電流 （典型值） （85°C 基本恒定）
• 軌到軌輸出擺幅 （將 ±2mA 驅動至 1kΩ 負載）
• 引腳與 741 運算放大器兼容
• 提供無鉛 Plus 退火（符合 RoHS 標準）
  應用
  *pH探頭放大器
• 皮安計
• 靜電計 （High Z） 儀器
• 便攜設備
• 無法接近的現場設備
• 電池依賴設備（醫療和軍事）

邏輯圖

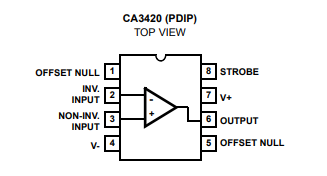

插腳引線圖
