在人工智能（AI）技術日新月異的時代，其強大的發展勢能對 PCB 板（印制電路板）的質量提出了更高的要求。作為 AI服務器硬件架構的關鍵組成部分，PCB 板的性能與可靠性直接關系到 AI 系統的運行效率。隨著AI服務器對數據處理速度和精度的要求不斷提高， PCB 板的應用愈發廣泛。然而，疊孔缺陷、銅殘留等微觀結構問題成為了阻礙其可靠性提升的關鍵因素。

HDI板的疊孔挑戰
多層高階HDI板雖具備高密度布線、超低損耗材料及熱管理優勢，但其復雜的疊孔工藝仍存在質量風險。
使用工藝
采用盲孔與盲孔堆疊的方式來實現層與層之間的導通和互連。疊孔設計，內層的盲孔必須要做一次填孔電鍍。
所遇挑戰
由于底層銅和電鍍銅的晶粒尺寸差異較大，容易出現連接缺陷，影響產品可靠性。
解決方案

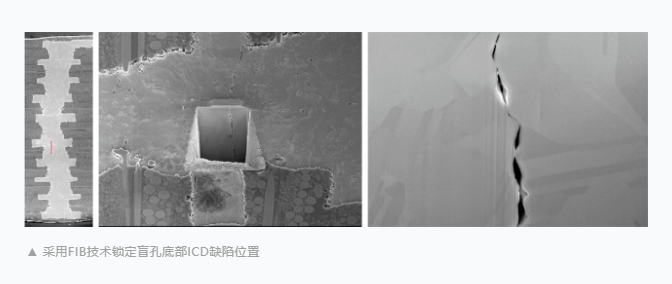

采用FIB技術實現精準定位與分析，這種“邊切邊看”的實時分析模式，大幅縮短了從缺陷發現到機理驗證的周期，快速完成疊孔缺陷檢查。

SLP板的銅殘留檢測
SLP板具有高密度、高集成度的特點。SLP需要填充盲孔，以便后續堆疊和安裝電子元件，容易出現線路均勻性不佳的問題。

使用工藝
采用MSAP工藝，在圖形電鍍下填充盲孔。
所遇挑戰
線路中過厚的銅區域會導致夾膜，圖形間的干膜無法完全去除，閃蝕后的殘留的銅會造成短路。
解決方案

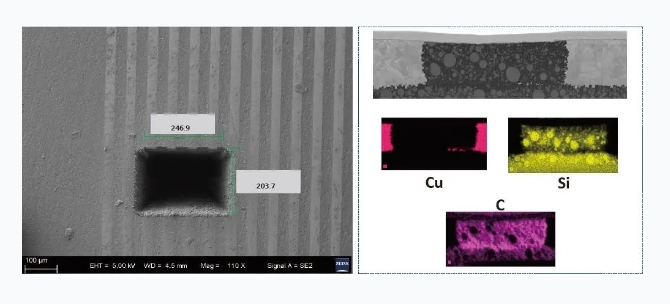

可使用蔡司Crossbeam Laser， 集成了飛秒激光、鎵離子束和場發射掃描電鏡，將飛秒激光與 FIB-SEM相結合，以實現快速高效的工作流程，精確定位內部缺陷位置。

方案優勢
通過飛秒激光在真空環境中對樣品進行加工，有效避免損傷及熱影響區，且激光加工在獨立的腔室內完成，不會污染FIB-SEM主腔室和探測。

蔡司聚焦離子束掃描電鏡Crossbeam FIB技術賦能高效分析
01、高束流精度
100nA的束流控制能力，既可實現快速樣品切割，又能保持高精度，避免傳統離子束的過刻蝕問題。
02、高分辨率
高成像分辨率，確保切割過程中實時監測微觀結構變化，滿足PCB微孔等精密場景的加工需求與FIB清晰成像。
03、柔性電壓調控
500V-30kV寬范圍離子束加速電壓，減少樣品非晶化損傷。
04、避免磁場干擾設計
搭載ZEISS Gemini電子鏡筒，物鏡無泄漏設計，電子束和離子束可同時工作，實現比安切邊。
