在數字化浪潮席卷的今天，通信基站作為信息傳輸的“神經中樞”，其穩定運行對于維持社會生活的正常運轉至關重要。而在這背后，通信基站電表正扮演著越來越重要的角色，它們不僅負責準確計量電能消耗，更通過智能化管理，確保基站電力供應的穩定與高效，從而保障信號的暢通無阻。

產品介紹

運營商通信基站電表能夠實時監測基站的功率、電流、電壓等關鍵電力參數。通過數據分析和處理，這些儀表可以幫助管理員及時發現并解決設備故障，確保基站的穩定運行。此外，還支持對多個回路進行全電參量測量，實現基站內各回路用電能耗的集中管理。

技術參數

基本功能

基本功能：監測設備系統時間、總電壓、輸出總電流、總功率、總電能、各分路電壓、各分路電流、各分路功率、各分路電能；LED 指示燈顯示；RS485 通訊。

計量功能：起動電流：額定電壓下，計量模塊的負載電流值在不超過電流 1%時，模塊啟動

潛動電流：當計量模塊的電流線路中無電流，電壓線路上施加額定電壓值的85%～125%時，模塊計算器不應有 1 個以上的數字變化
報警功能：直流電壓輸出過低告警、直流電壓輸出過高告警、一次下電告警、模塊失壓告警、計量支路錯誤告警、內部程序錯誤告警、時鐘錯誤告警、存儲器故障告警、交流輸入停電告警

校時功能：支持廣播校時，可通過 RS485 通信接口對計量模塊進行遠程校時

通訊：單路 RS485，波特率默認 9600bps，可設置為 1200 bps、2400 bps、4800 bps。

通訊協議：基站直流電能計量模塊協議 YD/T1363.3-2014

霍爾供電電源：一組電源輸出,+12V/100mA，-12V/50mA
時鐘精度：≤0.5s/d（23℃），≤1s/d（-20℃～60℃）

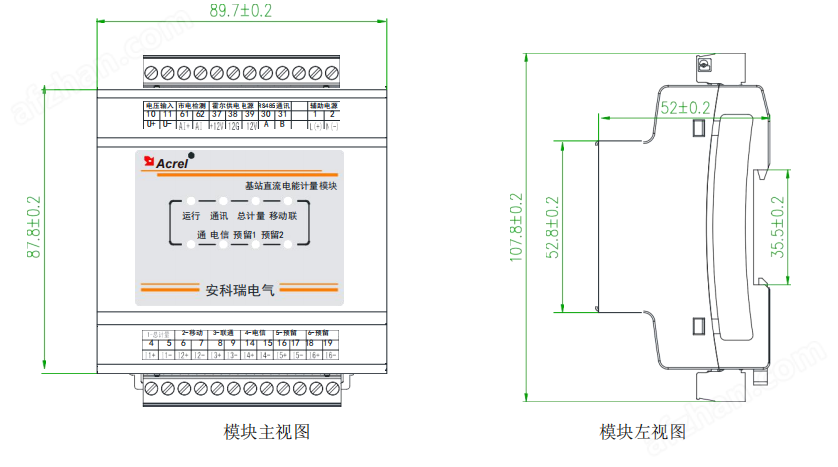

外形尺寸

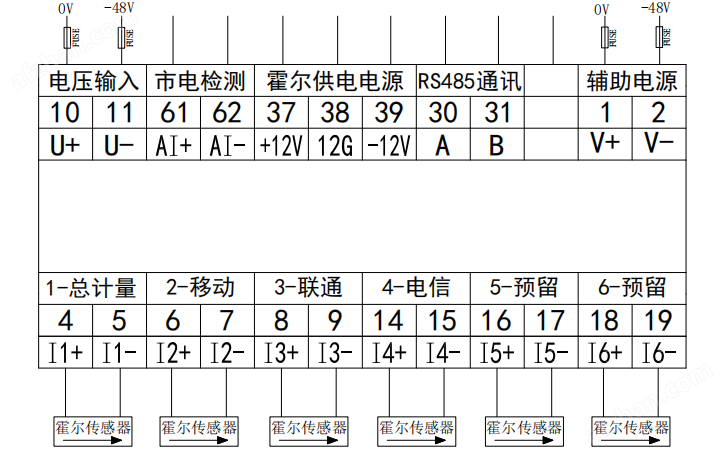

端子接線

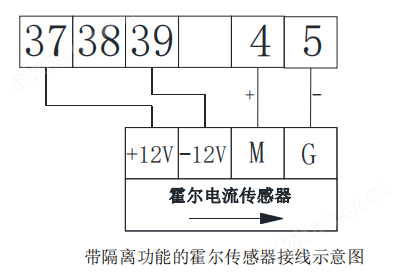

注：霍爾電流傳感器符合霍爾電流傳感器行業標準 JB/T 7490-2007 ，用于直流電流雙向測量，精度 1 級。傳 感器結構采用開口式設計，接線采用綠色可插拔端子，現場安裝及接線更方便可靠。

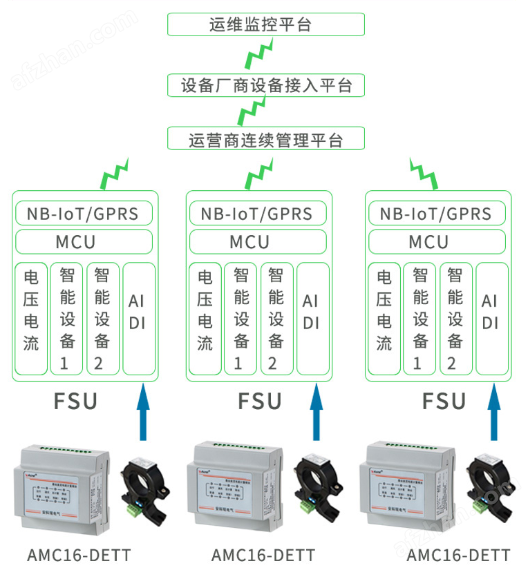

組網方案

接線注意事項

1) 輸入的電壓不得高于產品額定輸入電壓的 120%；

2) 輔助電源端子與電壓輸入端子可并聯接線，共用一組保險絲；推薦 1A 保險絲；

3) 為保證準確度要求，傳感器與計量模塊的接線長度不宜大于 3m；

4) 通訊連接建議使用屏蔽線，每芯截面不小于 0.5mm2，屏蔽層接大地，布線時應使通訊線遠離強電電纜或 其他強電場環境；

5) 必須注意霍爾傳感器開口鎖緊螺絲必須打緊，以確保傳感器閉環回路緊閉性。

資質證書
