1.產品特點

產品外形美觀，安裝、接線方便，主要用于電力運維及用電改造項目，一般輸出為小電流信號，開口式可拆卸式設計，具有體積小、精度高、帶載能力強、安裝方便等優點，可與我司AMC16多回路監控儀表、AGF系列導軌智能電表配合使用。

2.型號說明

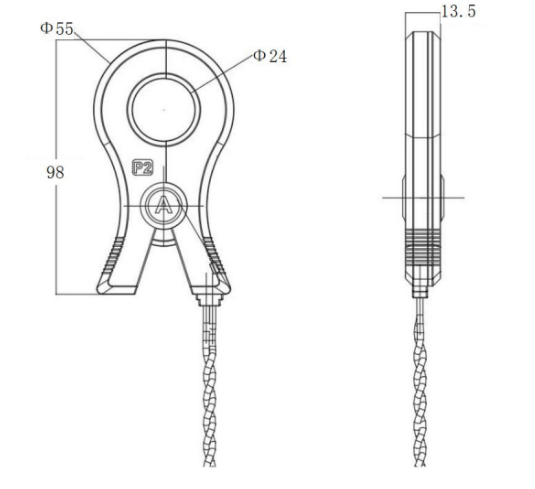

3.規格參數（單位：mm，公差：±1mm）

注：互感器二次引出線為 22AWG 雙芯線，其中紅色 S1，黑色 S2。

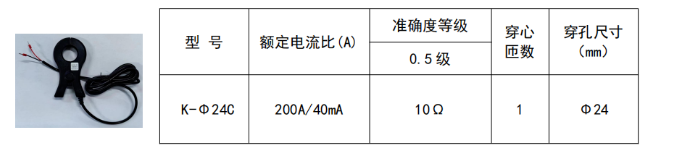

4.規格參數對照表

注：如需其他變比，可聯系定制。（限200A以下）

5. 使用環境

（1）額定工作電壓 AC0.66kV（等效 AC0.69kV，GB/T156-2017）

（2）額定頻率 50-60Hz

（3）環境溫度-30℃~70℃

（4）海拔高度≤3000m

（5）工頻耐壓 3000V/1min 50Hz

（6）用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所

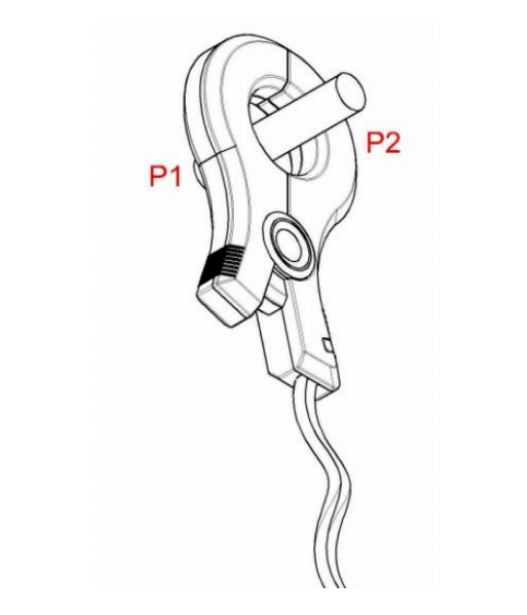

6. 安裝說明

7.應用案例

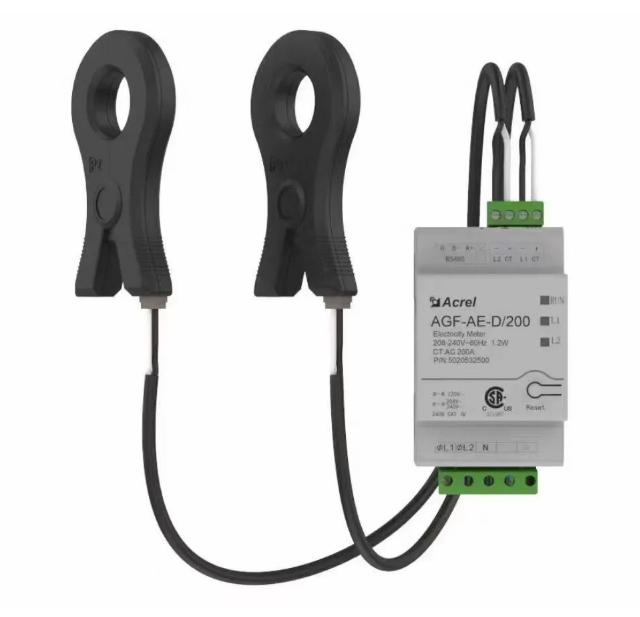

搭配安科瑞AGF-AE-D/200導軌式智能電表：部分配電箱體積小，AGF-AE-D/200 原裝互感器裝不下，用羅氏線圈精度低、成本高，可采用該款超薄電流互感器，方便安裝，輕松搞定，適用于北美裂相配電系統，獲CSA(與UL互認)認證。

歡迎聯系獲取產品資料！！！
