設計選型

負荷計算：

1、負荷計算原則：

1）方案設計階段可根據電動汽車停車位進行負荷估算；初步設計及施工圖設計階段，宜采用需要系數法進行負荷計算。

2）現有停車位配建充電設施應考慮變壓器容量，用電高峰時變壓器負載率，采用單母線接線時不應超過100%，采用單母線分段接線時不應超過60%。

3）接入充電設施造成配電變壓器過載運行時，應采取技術手段加以改善，宜優先考慮對充電功率和充電時間段進行優化控制，必要時進行配電設施增容改造，增容時應結合周邊負荷發展，適當留有裕度。

4)新建住宅配建停車場100%建設充電設施或預留建設安裝條件的含義：

a)宜單獨設變電所，近期按20%配置做到位，遠期45%配置預留高低壓配電裝置、變壓器等位置，分期建設（即變電所按45%配置土建條件，按20%配置全部設計安裝到位）。

b)區域配電柜、末端配電箱及管線設計有三種形式：①按100%配置全部設計安裝到位；②按20%配置全部設計安裝到位（區域配電柜-末端配電箱-充電樁），其他80%僅考慮路由、土建等條件；③按20%配置僅區域配電柜設計安裝到位，末端配電箱取消，區域配電柜直接供電至充電樁，其它80%僅考慮路由、土建等條件。

2、充電設施變壓器容量計算：

SΣ=Kt*Kx*Cn*（Kn*Pn+Km*Pm）/（η*cosΦ）

SΣ :變壓器總安裝容量（kVA）

η : 變壓器負載率，取0.7～0.75

cosΦ :補償后功率因數，取0.95

Pn:交流充電樁（慢充）安裝功率7kW；（快充）安裝功率40kW；

Pm:直流充電樁（快充）安裝功率，（一般有60kW、120kW）

Kn: 慢充停車位配置數量比例系數（即：實際慢充停車位數量/小區規劃停車位數量），近期系數取0.2，遠期系數取0.45

Km:快充停車位配置數量比例系數（即：實際快充停車位數量/小區規劃停車位數量），近期系數取0.02，遠期系數取0.045

Kx:充電樁需要系數，充電樁數量（慢充+快充），5-10個取0.75-0.85；10-50個取0.55-0.65；50個以上取0.4-0.45

Kt:充電樁同時使用系數，充電樁數量（慢充+快充），5-50個取0.85-0.9； 50個以上取0.6-0.7

Cn:小區規劃停車位數量

Kt和Kx的選取主要與下面因素有關：

1）電動車的使用情況：目前電動汽車總體數量不多，充電設備本身的利用率不高；各建筑具體情況各不相同。

2) 即使同時充電，各電動車之間的電池狀態、性能等各不相同。

3）另外，小區慢充和快充一般使用時間在不同時段。

型號說明

互聯網版智能交流樁系列

1、交流充電樁原理

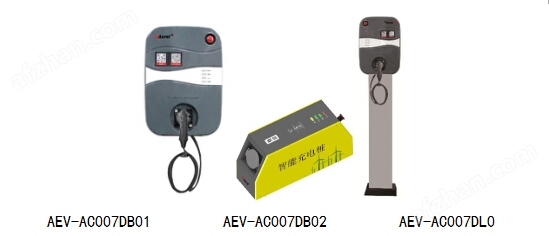

2、AEV-AC007系列

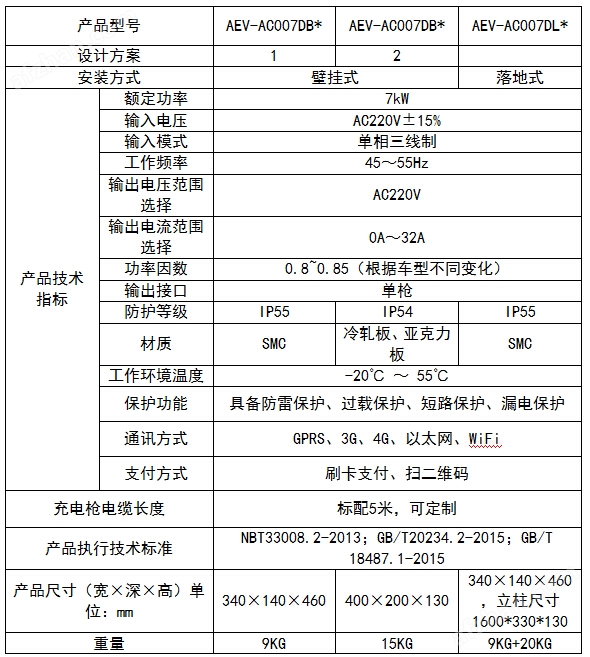

產品性能

產品功能

1）智能監測：充電樁智能控制器對充電樁具備測量、控制與保護的功能，如運行狀態監測、故障狀態監測、充電計量與計費以及充電過程的聯動控制等。

2）智能計量：交流輸出配置交流智能電能表，進行交流充電計量，具備完善的通信功能，可將計量信息通過RS485分別上傳給充電樁智能控制器和網絡運營平臺。

3）材質可靠：采用SMC玻璃鋼材質，保證在戶外長期使用并抵御復雜天氣環境。

4）功能保護：具備急停、防雷保護、過載保護、短路保護和漏電保護功能。

5）人性化操作：使用安科瑞充電手機客戶端掃描充電二維碼，進行充電。

6）刷卡支付（可選）：使用IC卡刷卡支付。

7）移動支付：支持支付寶、、銀聯等移動支付，付費結算更方便。

8）遠程升級：具備完善的通訊功能，可遠程對設備軟件進行升級。

9）適配車型廣泛：具備車載充電模塊的電動類轎車、出租車、工程車、客車等，如：北汽EV系列、江淮iEV系列、比亞迪、奇瑞EQ系列、啟辰E系列等所有符合GB/T18487.1-2015國標的電動汽車，適應不同車型的不同功率。

10）資產安全：產品全部由中國平安保險承保，充分保障設備、車輛、人員的安全。

11）應用領域：7kW壁掛式交流充電樁小巧輕便，操作簡單，占地面積小，方便安裝或懸掛于墻壁、背板、燈桿等固定設施上，適合家庭、公司、公共停車場、住宅小區停車場、大型商廈停車場等場所。可為具備車載充電機的電動汽車提供交流電能，是小型電動汽車主要的充電設備。

12）產品特點：具有APP查詢和控制等功能，支持定時間、定電量、定金額、自動充滿等多種充電方式，支持預約充電。

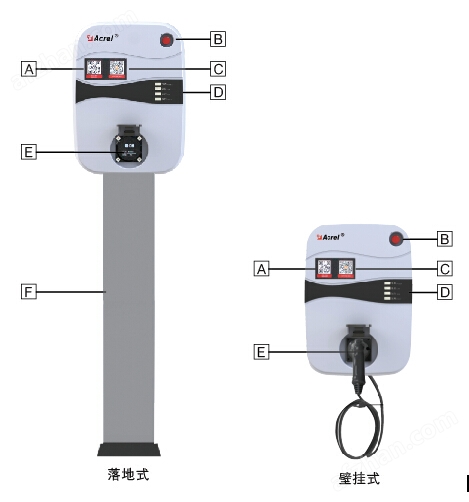

配備充電槍的充電樁

[A]——充電二維碼掃描區。

[B]——急停按鈕：在設備運行異常時按下按鈕，停止設備運行。

[C]——充電刷卡區。

[D]——LED狀態指示燈。

[E]——充電槍放置位。

[F]——安裝立柱。

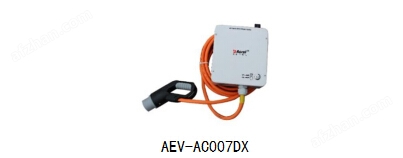

AEV-AC007便攜式

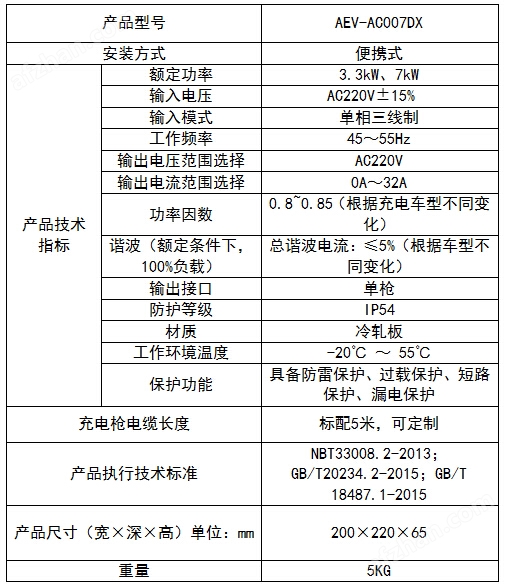

產品性能

產品功能

1）攜帶方便：該款充電樁的箱體重量為5公斤，大小僅為A4紙的75%，攜帶方便。

2）充電快：便攜式充電樁相比其它同類產品，將充滿電的時間從原來的30多小時縮短到16小時，一般上班族的用戶在使用的過程中只需6個小時就能補回一天所消耗的電量。

3）功率可調：充電功率3.3kW、7kW兩種可調，滿足家庭或工作場所不同電容的使用要求。

4）適用車型廣泛：配備GB/T18487.1-2015國標充電接口，適用的車型廣泛，可以實現一機多用。

5）防護等級高：產品經過機構認證，品質可靠。

6）資產安全：產品全部由中國平安保險承保，充分保障設備、車輛、人員的安全。

7）應用領域：便攜式充電樁可為電動汽車用戶隨時隨地的從身邊可用的交流電網為汽車進行充電即可在家中為電動車充電，為電動汽車提供一個穩定可靠的充電過程；適合與沒有固定的停車位的汽車進行充電，方便、操作簡單、安全可靠。

8）產品特點：便攜式充電樁缺點非常明顯，充電時間較長，但對充電的要求不高，成本較低；可充分利用電力低谷時段進行充電，降低充電成本。

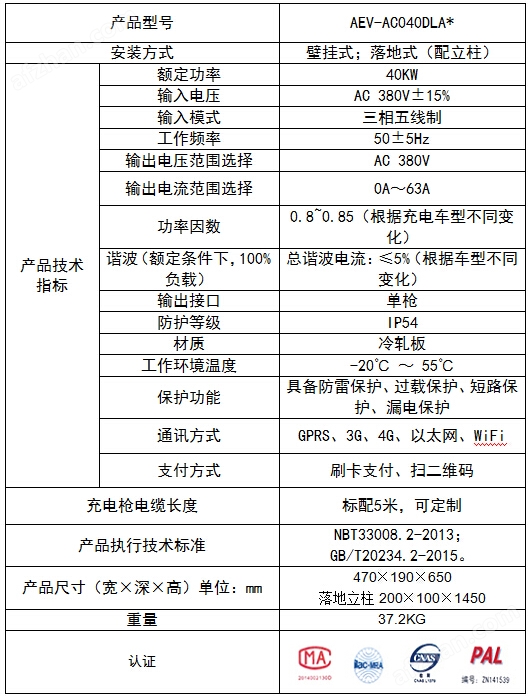

AEV-AC040DLA系列

產品功能

注：*為通信方式，可選。

1）智能監測：充電樁智能控制器對充電樁具備測量、控制與保護的功能，如運行狀態監測、故障狀態監測、充電計量與計費以及充電過程的聯動控制等。

2）智能計量：交流輸出配置交流智能電能表，進行交流充電計量，具備完善的通信功能，可將計量信息通過RS485分別上傳給充電樁智能控制器和網絡運營平臺。

3）材質可靠：采用冷軋板質，保證在戶外長期使用并抵御復雜天氣環境。

4）功能保護：具備防雷保護、過載保護、短路保護和漏電保護功能。

5）人性化操作：使用安科瑞充電手機客戶端掃描充電二維碼，進行充電。

6）刷卡支付（可選）：使用IC卡刷卡支付。

7）移動支付：支持支付寶、、銀聯等移動支付，付費結算更方便。

8）遠程升級：具備完善的通訊功能，可遠程對設備軟件進行升級。

9）適配車型廣泛：北汽、江淮、騰勢、奇瑞、比亞迪、榮威、東風、日產等新能源汽車。能夠兼容大部分的純電動汽車。適應不同車型的不同功率。

10）資產安全：產品全部由中國平安保險承保，充分保障設備、車輛、人員的安全。

11）應用領域：適用于機場、碼頭、車站、商廈等公共停車場或街道公共停車位等場所，為中小型電動汽車提供充電條件。

12）產品特點：具有APP查詢和控制等功能。另充電樁具有良好的人機交互界面，通過觸摸屏對用戶進行引導，操作簡單，人性化設計。支持定時間、定電量、定金額、自動充滿等多種充電方式，支持預約充電。

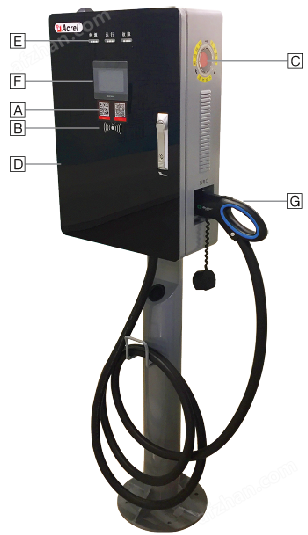

40KW三相交流充電樁

[A]——充電二維碼掃描區。

[B]——刷卡充電區。

[C]——急停按鈕：在設備運行異常時按下按鈕，停止設備運行。

[D]——外殼。

[E]——LED狀態指示燈。

[F]——顯示屏。

[G]——標準插座，電動汽車充電槍。

互聯網版智能直流樁系列

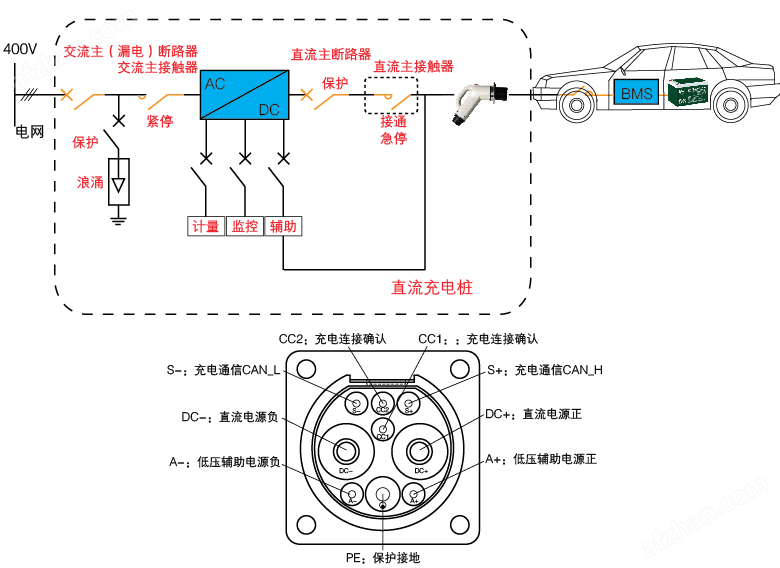

直流充電樁原理

AEV-DC系列

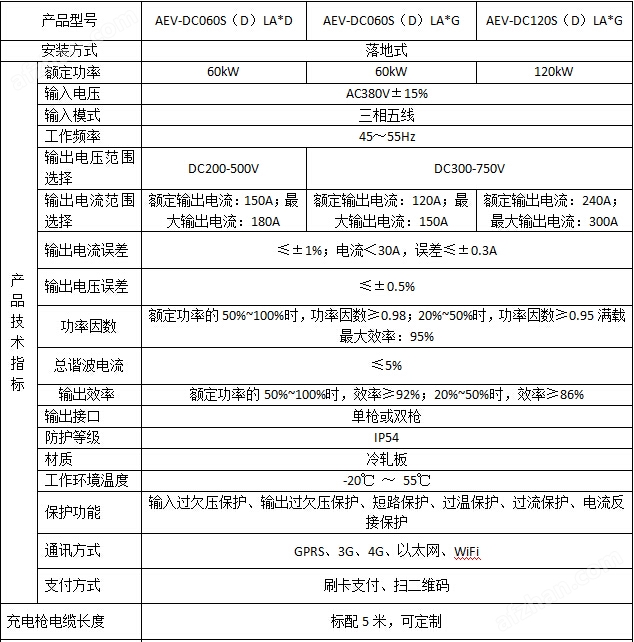

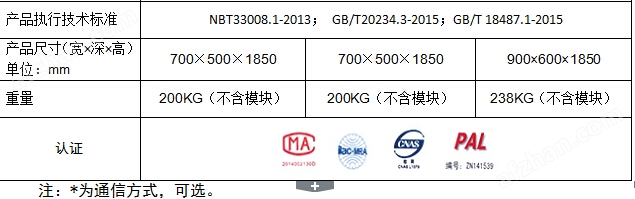

產品性能

單槍基本參數（包括AEV-DC060DLA*D和AEV-DC060DLA*G）

[A]——GPRS天線：用于接收發送充電機與安科瑞充電平臺數據。

[B]——急停按鈕：在設備運行異常時按下按鈕，停止設備運行。

[C]——觸控屏。

[D]——充電二維碼掃描區。

[E]——外殼。

[F]——充電槍。

[G]——風扇。

[H]——狀態LED指示燈。

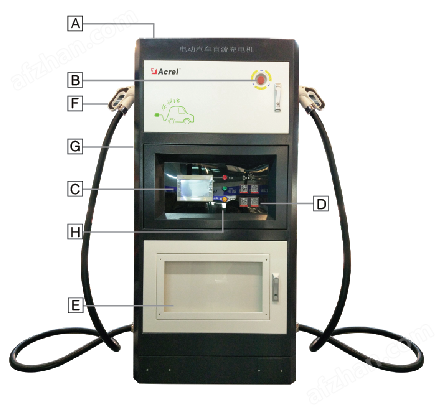

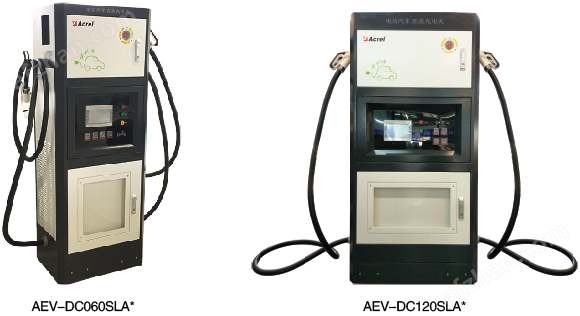

雙槍基本參數（包括AEV-DC060SLA*D和AEV-DC060SLA*G）

[A]——GPRS天線：用于接收發送充電機與安科瑞充電平臺數據。

[B]——急停按鈕：在設備運行異常時按下按鈕，停止設備運行。

[C]——觸控屏。

[D]——充電二維碼掃描區。

[E]——外殼。

[F]——充電槍。

[G]——風扇。

[H]——狀態LED指示燈。

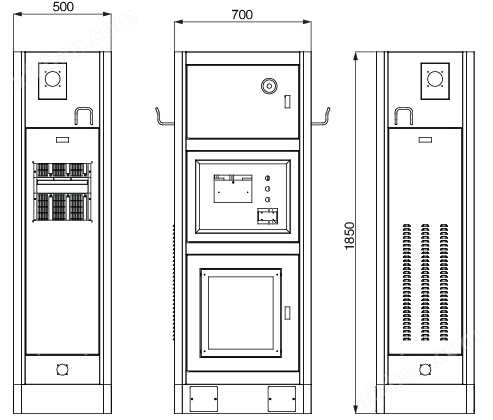

60kW外觀尺寸

外觀尺寸為：1850*700*500mm。

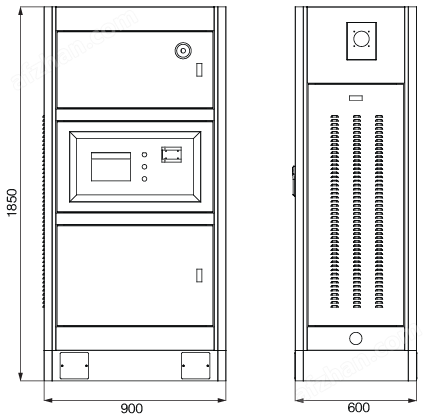

120kW外觀尺寸
外觀尺寸為：900*600*1850mm。

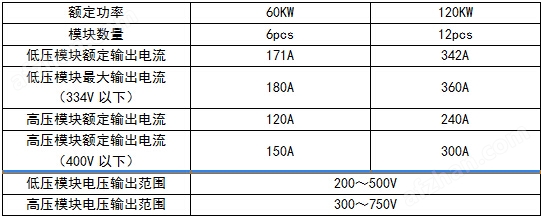

電源模塊產品規格

低壓模塊：工作電壓范圍在200V-334V之間，輸出電流為恒流狀態，單體模塊電流zui大值為30A；當工作電壓范圍在334V-500V之間，工作狀態為恒功率。

高壓模塊：工作電壓范圍在300V-400V之間，輸出電流為恒流狀態，單體模塊電流zui大值為25A；

當工作電壓范圍在400V-750V之間，工作狀態為恒功率。

備注：模塊并聯，每加一個模塊zui大電流為一倍。如一個低壓zui高30A增加一個變成60A。高壓模塊原理相同

產品功能

1）恒流恒壓：具備恒流恒壓充電功能；適用于對車載高壓鋰電池系統進行充電。

2）功率廣泛：功率范圍廣，能夠適應不同車型的不同功率的直流充電需求

3）自動控制：一體式充電機具備CAN總線接口，用于和電池管理系統通信，在設置為BMS充電方式時，充電樁根據電池管理系統的控制命令，實時調整充電電壓、電流，且電池管理系統發出停止或異常信息后能自動停止充電。

4）實時保護：支持兩種充電方式：BMS充電方式和手動充電方式。BMS充電方式支持《GB/T27930-2011電動汽車非車載傳導式充電機與電池管理系統之間的通信協議》或用戶定制協議。手動充電方式可以通過觸摸屏設置輸出電壓、電流，適用于沒有CAN通信的場合。

設備具備輸入欠壓、輸入過壓、輸出短路、輸出過壓、輸出過流、電池反接、絕緣檢測、通訊故障等保護功能。外部轉悠運行指示燈，能夠實時顯示充電樁狀態。

5）電池保護：具備防反接保護，充分保證電池安全。

6）容錯技術：采用模塊化設計，具有強大的容錯技術。

7）充電槍：配置有高壓直流國標充電槍，能夠有效保證充電安全。

8）防護級別：充電機能夠確保室外環境正常使用，防護級別為IP54。

9）云平臺管理：具有開放、可共享、數據服務平臺和管理平臺（云平臺）。

10）人性化操作：配置真彩觸摸屏作為人機操作界面，同時可使用安科瑞充電手機客戶端掃描二維碼進行充電。

11）移動支付：支持支付寶、、銀聯等移動支付，付費結算更方便。

12）遠程升級：具備完善的通訊功能，可遠程對設備軟件進行升級。

13）適配車型廣泛：越來越多的車型支持：北汽、江淮、騰勢、奇瑞、比亞迪、榮威、東風、日產等新能源汽車。

14）資產安全：產品全部由中國平安保險承保，充分保障設備、車輛、人員的安全。

15）應用領域：適用于高速公路服務區、大型電動公交車站、出租汽車維修站等獨立運營的場所，為中小型電動汽 車、大型客車、出租車等提供快速充電。

16）產品特點：具有APP查詢和控制等功能，實時顯示充電信息，包括：充電電壓、充電電流、充電電量、單體電池zui高電壓，單體電池zui高溫度等；支持定時間、定電量、定金額、自動充滿等多種充電方式，支持預約充電。可在30分鐘左右將電池電量由30%充到80%。（充電時間與不同車型電池的容量相關）

2、20KW移動儲能式電動汽車充電機

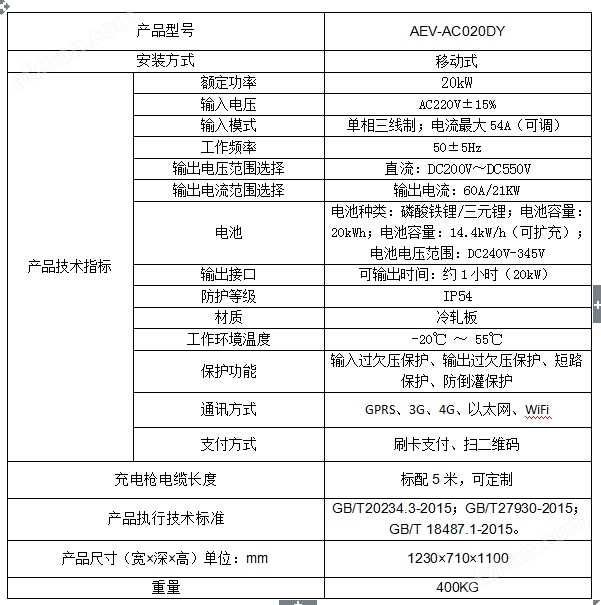

AEV-AC020DY

產品性能

產品功能

1）可移動，適用于緊急救援或無法固定安裝充電機的場合。

2）可儲能，谷時儲能，峰時使用。

3）20KW直流快充。

4）3.3KW交流慢充。

5）掃碼充電，移動支付。

6)14.4KWH鋰電池組（可根據需要擴充）。

7）彩色觸摸屏顯示，操作方便。

8）體積小，便于移動。

電動汽車充電的軟件解決方案

安科瑞充電的軟件解決方案涵蓋前臺（手機/平板APP、充電樁人機界面）與后臺管理系統。使用者可透過手機/平板APP進行充電樁尋找與導航、預約充電、充電狀態監控，或利用充電樁人機界面進行充電。

充電樁用戶可應用后臺管理系統采集到的車輛充電信息進行大數據分析，并可對充電樁進行狀態監控與軟件更新，便于長期維護與管理。此外，用戶也可運用充電樁的廣告倉位來增加收入。

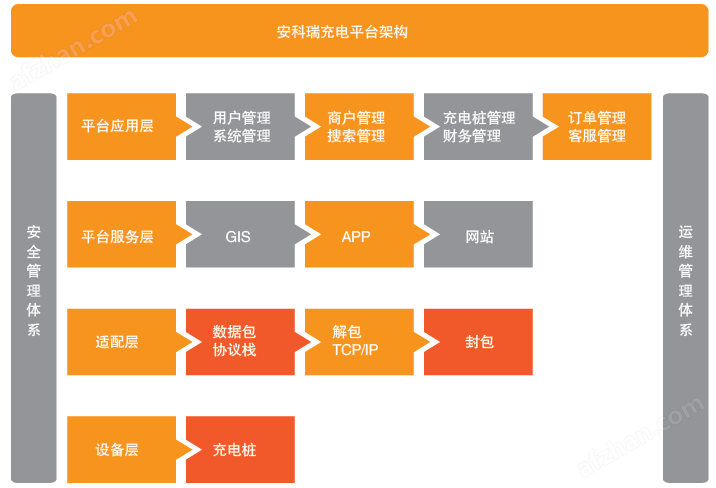

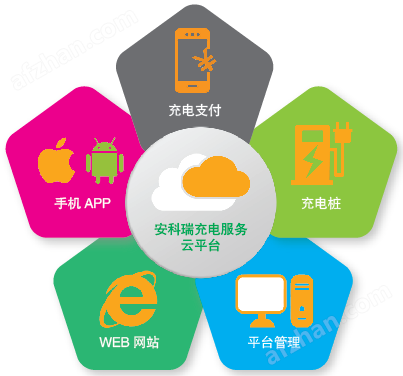

云平臺服務

1 充電設施互聯網管理后臺

安科瑞充電是基于追求*用戶體驗的思考，以互聯網思維建設充電網絡的思路，打造智慧充電網。

2 運營模式

安科瑞充電智能充電網絡平臺包括后臺運營管理系統、應用web、APP（Android和iOS）應用以及線下的智能交直流充電設備。平臺為用戶提供充電快捷搜索、掃碼充電、線上狀態查詢、在線支付、預約充電、賬戶管理等服務。安科瑞充電平臺不僅為終端用戶提供充電的在線服務，同時為商戶提供線上服務。

3 尋找充電樁

通過安科瑞充電手機APP，可以迅速查找到附近的所有充電樁，查看樁群詳情、狀態。并且可以一鍵導航到要去的充電樁，支持收藏自己常用的充電樁，讓查找更方便。

4 無障礙充電

安科瑞充電平臺下的充電樁都可以用手機掃描充電樁的二維碼進行充電，充電結束后自動結算，支持支付寶、和銀聯等多種充值方式，更加方便快捷。結束了充電樁一直以來只能使用IC卡的支付歷史，真正實現無障礙充電。

5 “遠程充電”和“代充寶”

導航到充電樁所在位置，充電樁連接好后，記下“充電二維碼”下的“充電樁編號”后，離開充電地，回到WiFi的環境下，通過安科瑞充電手機APP中的掃描充電，手動輸入充電樁編號，即可實現 “遠程充電”；通過這個功能，也可通過將“充電樁編號”告知自己的親友，實現“代充寶”。

6 實時查看充電狀態

通過APP中，實時查看充電狀態，顯示消費金額和充電時長。車主離開后隨時可以查看充電狀態。

7 城市級充電網絡管理平臺

安科瑞充電可提供城市級充電網絡管理平臺，通過管理平臺實現運營管理，目前平臺可以實現用戶管理、樁群管理、客戶管理、系統管理、運營管理以及報表統計等六大功能。

在用戶管理中可以查詢到用戶的注冊信息、充值記錄、消費記錄等情況；

在樁群管理中，通過新增樁群將充電納入平臺，納入平臺后通過樁群管理來進行修改、刪除、樁的管理和充電消費查詢等日常管理；

在運營管理中的樁群分布可以看待充電群的分布情況，實時了解充電樁的各種狀態。
