      60V降壓DC/DC 控制器同步整流型，VFM/PWM控制模式，適用于車載，工業產品

      h1654155954.3333 ? 來源：h1654155954.3333 ? 作者：h1654155954.3333 ? 2025-02-05 16:25 ? 次閱讀

      NISSHINBO日清紡微電子推出R1260系列，60V降壓DC/DC 控制器同步整流型，VFM/PWM控制模式，適用于車載，工業產品

      R1260系列是一種降壓DC/DC控制器，可通過驅動外部高/低壓側NMOSFET產生1.0 V至16.0 V的輸出電壓。該器件采用獨特的電流模式PWM結構，無需外部電流檢測電阻，即使在外部添加低Ron MOSFET和低DCR電感，也能構成穩定高效的DC/DC變換器。

      特點

      可由5V至60V的大范圍輸入電壓提供，可支持48V電池使用。

      高精度反饋電壓：0.8 V±1.5%（工作溫度范圍）

      通過VFM控制（80%@VIN=24V，70%@VIN=48V）在輕負載（IOUT=1mA）下實現高效率。

      主要指標

      輸入電壓范圍（Max） 5 V to 60 V (80 V)
      工作溫度 車規級 (-40°C to 125°C)
      工業級 (-40°C to 125°C)
      消費類 (-40°C to 105°C)
      輸出電壓范圍 1.0 V to 16.0 V
      無負載時的功耗 Typ.15μA (at VFM mode)
      開關頻率 150kHz to 600kHz
      反饋電壓 0.8 V ±1.5% (工作溫度下)

      工作電路

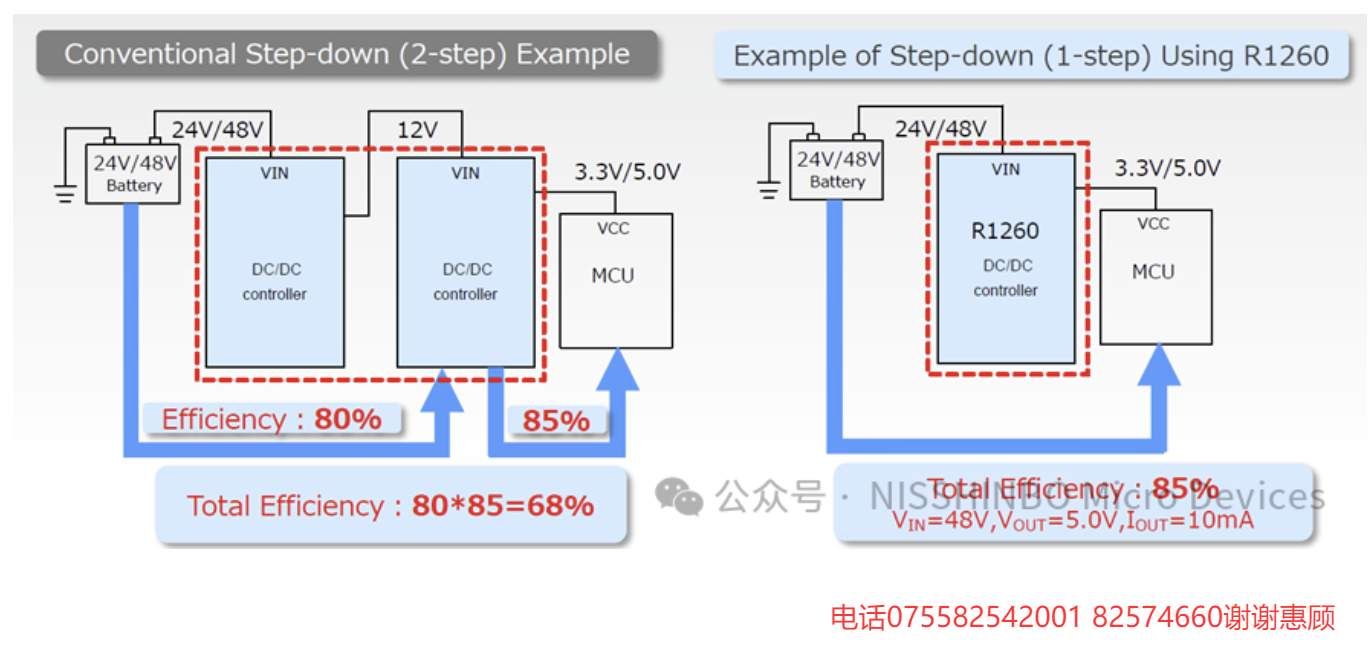

      和傳統產品相比

      效率從68% 提升到85%！！




      審核編輯 黃宇
