一、為什么需要弧光保護裝置

電弧故障是一種嚴重的電氣故障，其發展速度極快。例如，在中低壓開關柜中，一旦發生電弧故障，能量會在短時間內急劇釋放。如果沒有有效的保護措施，電弧可能在幾毫秒到幾十毫秒內就會造成設備的嚴重?fù)p壞。電弧產生的高溫可達數千攝氏度，足以熔化金屬、損壞絕緣材料。在沒有弧光保護的情況下，電弧可能會燒毀開關柜內的母線、觸頭、互感器等關鍵設備部件。對于工業企業和電力系統來說，供電可靠性至關重要。電弧故障可能會導致局部停電，影響生產設備的正常運行，造成巨大的經濟損失。

二、電弧光的檢測原理

光檢測原理：電弧在產生時會釋放強烈的光輻射，其涵蓋從紫外線到紅外線的廣泛光譜范圍。弧光保護裝置中的光傳感器能夠敏銳地捕捉這些光信號。

三、應用場景

弧光保護裝置廣泛應用于發電廠、變電站、工業及商業配電系統的母線保護中。特別是在10KV電力系統中，母線弧光保護裝置的應用場景包括但不限于變電站和發電廠的10KV母線系統。這些系統通常采用單母線分段帶旁路接線方式，通過主控單元和電流單元的配合，實現對母線故障的快速響應和切除。

四、選型與安裝

在選型時，需要考慮電力系統的電壓等級、母線結構、故障切除時間等因素。同時，還需要注意裝置的保護范圍、靈敏度、動作時間等性能指標。在安裝時，應確保裝置與母線系統的連接可靠，且便于日常維護和故障排查。

五、電弧光的系統構成

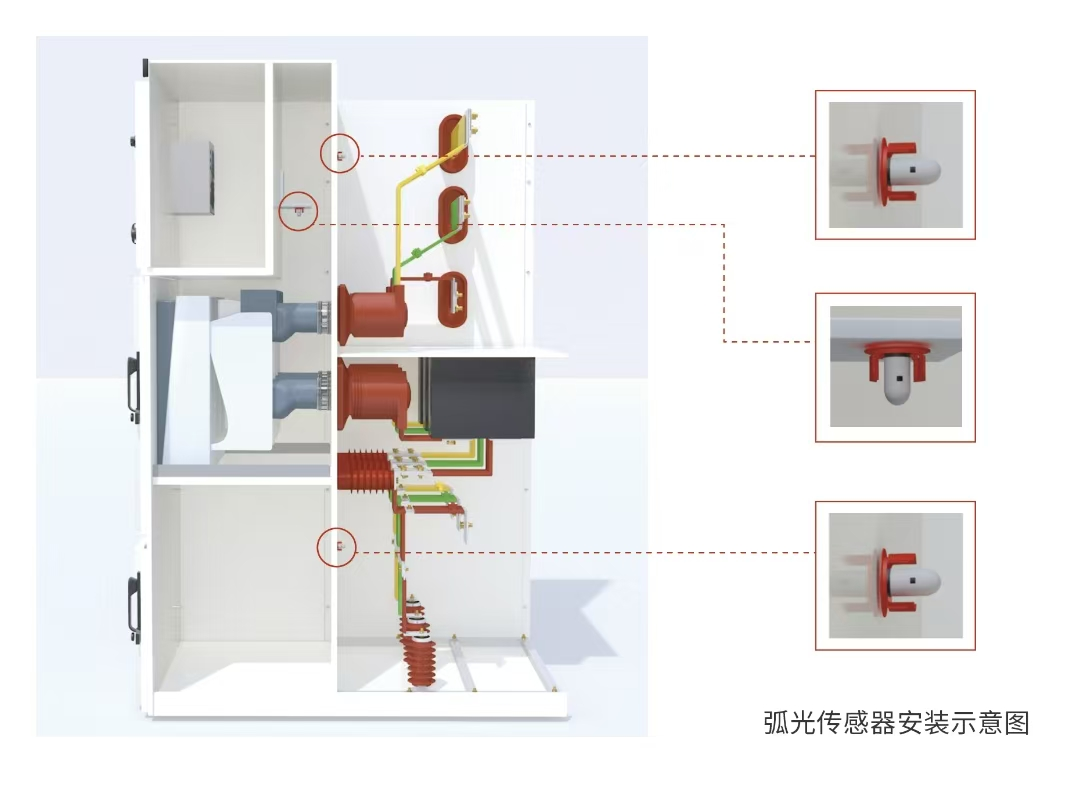

弧光傳感器：這是弧光保護系統的前端探測元件，負責檢測電弧發出的光信號。根據安裝位置和監測范圍的不同，有多種類型的傳感器可供選擇，如點式傳感器用于局部監測，光纖傳感器可以實現長距離、分布式監測。

弧光保護裝置：作為系統的核心，接收來自弧光傳感器和電流互感器的信號。它內置了復雜的信號處理算法，能夠快速準確地判斷是否發生電弧故障。同時，控制單元還具備通信功能，可將故障信息上傳到上位機監控系統。
