前面說過TC1使用的是外部32K的時鐘源，因?yàn)檫@個晶振沒有焊接，無法測試，所以我們這里選擇的測試時鐘為TC2。

本MCU一共有9個定時器，TC1-TC9，都是16位的。先來看看時鐘內部框圖，TC外設使用的是PBCLK3，頻率是100MHZ

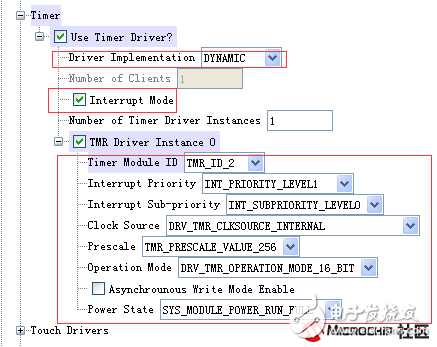

打開MHC，選擇Harmony Framework Configuration》Drivers》Timer進行設置，下面大體介紹下每個設置的含義

1，Driver Implementation：這個有動態和靜態的可以，我們這里選擇動態的，具體的區別在下一篇中介紹

2，中斷模式選擇使能，這里打鉤，表示使能中斷。

3，Timer Module ID：選擇ID2，就是使用的TC2，這里可以選擇1-9，但1的時鐘源沒有，所以只能選擇2-9，我們選擇2來測試

4，Interrupt Priority和Interrupt Sub-priority這兩項是選擇中斷優先級。每個向量有7個用戶可選的優先級，每個優先級內有4個用戶可選的次優先級。

5，Clock Source：選擇時鐘源。外部的為TxCK引腳的外部時鐘，內部的為外設時鐘PBCLK3

6，Prescale：分頻選擇，可以選擇1-256。我們選擇256，就是PBCLK3的100M進行256分頻，得到390625HZ。若是要求較短間隔，最好使用32位模式，因?yàn)榉诸l后的頻率數值若是超過計數器長度，則無法正常使用，并且沒有提示，你會看到定時器沒有起作用。

7，Operation Mode：模式選擇，可以選16位或32位模式。Timer2與Timer3組合、Timer4與Timer5組合、Timer6與Timer7組合以及Timer8與Timer9組合可提供4個32位同步定時器。當工作在32位模式下時，該位對奇編號定時器（Timer1、Timer3、Timer5、Timer7和Timer9）沒有影響。所有定時器功能通過偶編號定時器設置。

8，Power State：用來選擇TC可以運行在哪些節能模式下，這里選擇FULL表示所有模式下都可以運行。

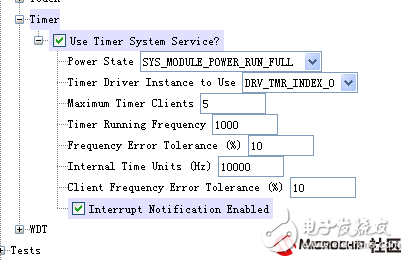

MHC中，選擇Harmony FrameworkConfiguration》System Services》Timer進行設置，這里配置中斷的頻率也就是中斷的時間等設置，這里的頻率1000就表示1S產生1000次中斷，也就是說定時時間為1MS

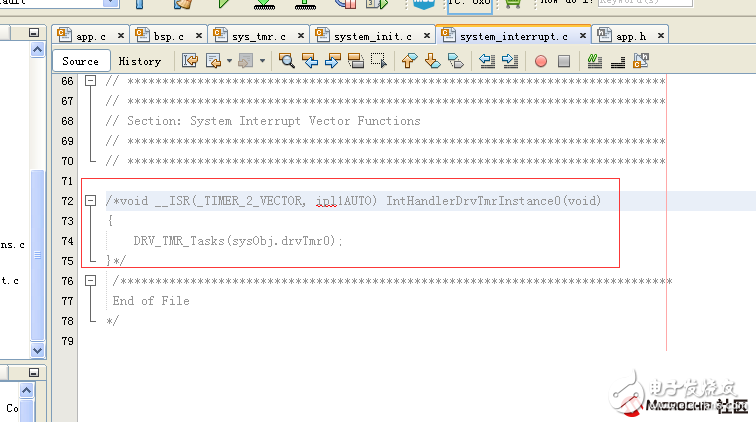

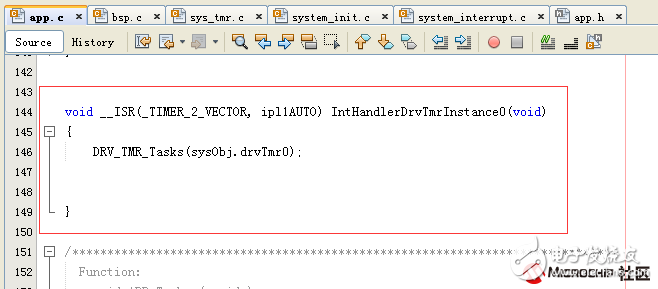

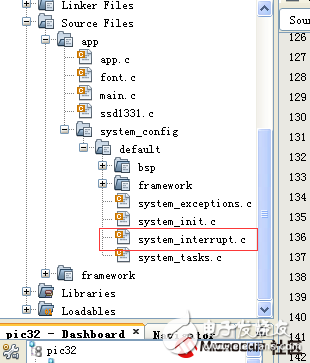

為了方面參數的定義等，把中斷函數直接移到APP.C下面，這樣編寫寫程序比較方便，個人習慣這樣

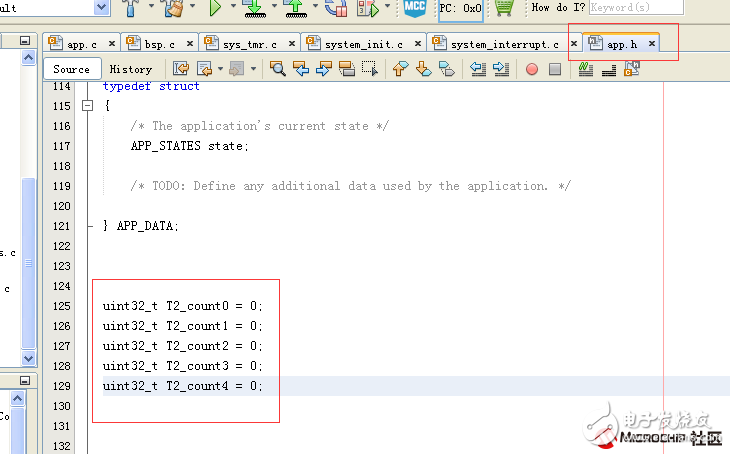

在APP.H中定義計數器的幾個變量，方便以后使用

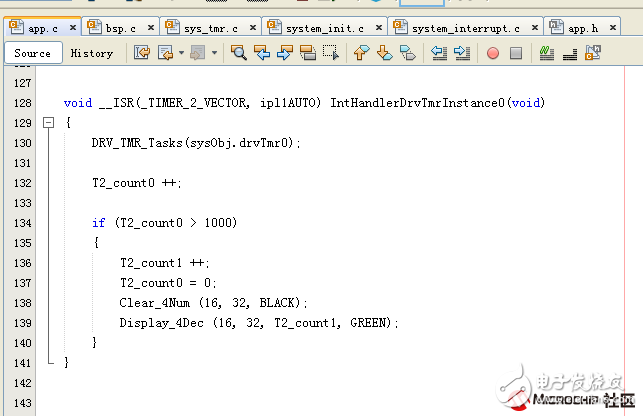

在中斷函數里增加程序，因?yàn)槭?ms定時的，累加1000次正好是1S，1S刷新下顯示數據

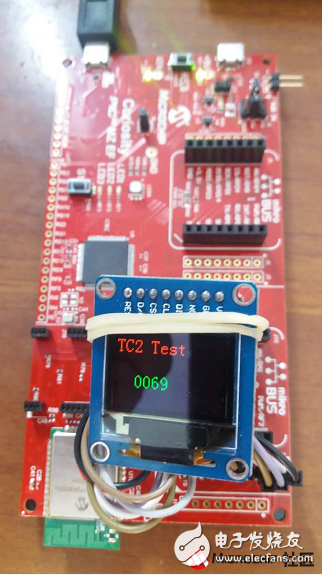

顯示效果
