即插即用DAQ設備與模塊化DAQ系統的概念解析

廣州思林杰科技股份有限公司 ? 2024-10-22 17:37 ? 次閱讀

數據采集(DAQ)技術在科研教育、工業制造、環境監測、生命科學、能源和通訊等領域,扮演著至關重要的角色。即插即用的DAQ設備和模塊化DAQ系統因其各自獨特的優勢而備受青睞。本文將探討即插即用DAQ設備和模塊化DAQ系統的概念,并分析它們的應用場景。

1、即插即用的DAQ設備的概念

即插即用(Plug and Play,簡稱PnP)是一種允許用戶在使用計算機時,無需進行復雜的配置即可將外部設備連接到計算機上的技術,計算機能夠自動識別并安裝必要的驅動程序,使得設備能夠立即投入使用。即插即用的DAQ設備,是指DAQ設備通過接口(PCI、PCIe、USB以太網等)直接連入計算機或數據采集設備中,依賴計算機來實現信號采集、處理、存儲、分析等。此類產品具有性能強、通訊穩定,可快速部署且易于維護,且成本效益高。

2、思林杰即插即用的DAQ設備

思林杰的即插即用的DAQ產品有SG1227 PCIe高速采集卡和SG2168高速采集盒子。 其中,SG1227 PCIe高速采集卡是一款 8位雙通道數字化儀器,采集卡最高采樣率高達 5 GS/s模擬帶寬高達 500 MHz,其采用 PCIe 3.0 x 8接口,具有非常高的數據傳輸速率,且支持硬件、FPGA和軟件定制。但由于其需要占用主機 PC中的PCIe插槽,而計算機插槽有限,能帶的設備受限,所以在多點多通道數據采集場景中有局限性。

SG1227 PCIe高速采集卡尤其適合 OEM應用,如質譜儀、激光雷達、光纖傳感、半導體設備檢測、激光檢測等。通用性強,功耗低,易于集成到各類商業、工業系統中。


圖1 SG1227 PCIe高速采集卡

SG2168高速采集盒子一款雙通道,具有 500 MSPS采樣率,14 bit分辨率的高速高精度數據采集設備,其模擬輸入帶寬為 200 MHz,處理器采用 Xilinx高性能 MPSoC,內置 2G DDR4和 16G eMMC存儲,支持內外精準觸發采樣模式;同時,其支持千兆以太網、CANRS485RS232等豐富的通訊接口。能很好滿足單一控制和采集的場景。但在多點采集應用場景下,由于缺乏同步采樣功能,無法并聯使用。


SG2168高速采集盒子

數據采集 Box廣泛應用于新能源無線通信、生物醫療和工業自動化等領域,為各行業提供關鍵的實時數據支持。

3、模塊化DAQ系統的概念

模塊化DAQ系統是一種靈活的可擴展的數據采集系統,它采用模塊化設計,支持隔離和同步采樣,用戶可根據具體需求將模塊進行組合和配置,并安裝在獨立機箱內,從而實現個性化的數據采集方案。一個典型的模塊化DAQ系統通常由機箱、控制器、各功能模塊和配套軟件組成。同時也提供USB、以太網等數據接口,這使得它具備了即插即用DAQ可快速部署的特性,可快速鏈接到工控機。

此類產品的另一個重要特征是可組網,即通過菊鏈鏈接(Daisy-chained)實現各機箱之間的數據聯網和時間同步。這種設計使得單個工控機能夠遠程統一控制各個數據采集點,并進行同步數據采集,表現出以點帶面的擴展能力,可覆蓋現代復雜的數據采集應用場景。例如,發電機組的數據監測,汽車研發調試各點位傳感器數據采集等,均采用多組模塊化DAQ系統組網工作。


圖2菊鏈鏈接拓撲圖


圖3電機監測與預警


圖4汽車的性能、安全性和可靠性評估

  1. 思林杰模塊化sDAQ

思林杰根據市場需求推出了適應現代市場的模塊化DAQ系統—sDAQ,也具有上述即插即用的優點。 sDAQ是基于FPGA架構的高效可定制化的數據采集系統解決方案,該方案具有模塊化設計和靈活定制的優勢,提供十三種常規采集模塊。用戶可以直接采用需求范圍內的現場模塊,或根據特定需求,在模塊庫模塊基礎上進行定制,實現更個性化的數據采集方案,以確保系統和用戶的應用場景高度契合。

思林杰有資深的FPGA和軟硬件設計團隊,有可把控的sDAQ全套設計方案;可以在原系統基礎上,為客戶定制采集模塊,滿足個性化產品功能需求,并且穩定可靠。


圖5數據采集定制樣機


圖6 I/O模塊

總之,插即用的DAQ設備和模塊化DAQ系統各具特色,分別適用于不同的應用環境和需求。即插即用設備簡單易用、成本低廉,成為對配置需求簡單、追求快速部署和固定測量的用戶首選。而模塊化DAQ系統既能即插即用,也具有極強的擴展特性,不僅支持單機箱內多模塊的靈活組合,并且能多組機箱聯網實現以點帶面部署數據采集群組,適用于需要個性化配置、執行復雜數據采集任務、滿足實時處理需求和長期現場測試的應用場景。

從即插即用的SG1227 PCIe高速采集卡和SG2168高速采集盒子,到高度模塊化和可定制的sDAQ系統,思林杰不僅滿足了用戶對快速、高效數據采集的基本需求,更以技術創新和用戶需求為導向,提供了從簡單到復雜、從通用到定制的全方位數據采集解決方案。未來,思林杰將繼續為用戶帶來更多創新產品和更高質量的服務。

聲明:本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人,不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用,如有內容侵權或者其他違規問題,請聯系本站處理。 舉報投訴
  • 數據采集
    +關注

    關注

    40

    文章

    6913

    瀏覽量

    115625
  • DAQ
    DAQ
    +關注

    關注

    6

    文章

    98

    瀏覽量

    32714
  • 模塊化
    +關注

    關注

    0

    文章

    338

    瀏覽量

    21811
  • 采集卡
    +關注

    關注

    0

    文章

    117

    瀏覽量

    17828
  • DAQ設備
    +關注

    關注

    1

    文章

    3

    瀏覽量

    6197
收藏 人收藏

    評論

    相關推薦
    熱點推薦

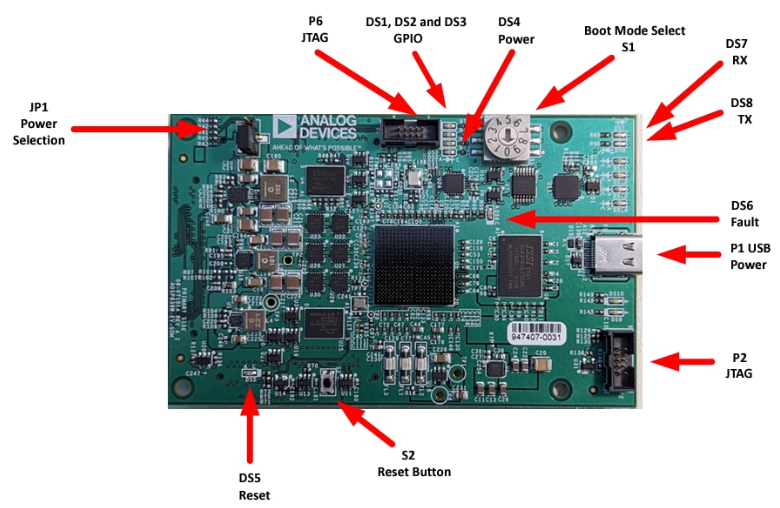

    Analog Devices Inc. ADSPSC835W-EV-SOM模塊化系統 (SOM) 板數據手冊
