sonyinsider翻出了當年向FCC提交申請的SONY X系列臨時保密文件，發現了X系列的一些“裸照”。FCC美國聯邦通信委員會是美國負責管理進口和國內使用無線電頻率裝置的機構。凡在美國上市的具備無線功能的產品均要通過該機構的測試和批準。在申請時，出于對新產品信息保密的需求，申請方往往會要求一些文件在一定時期內不對外公開。

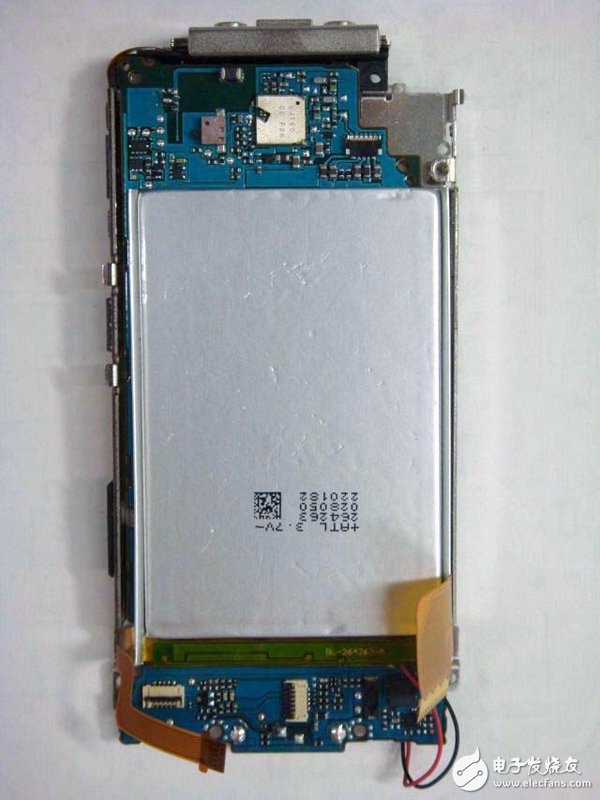

內部正面圖

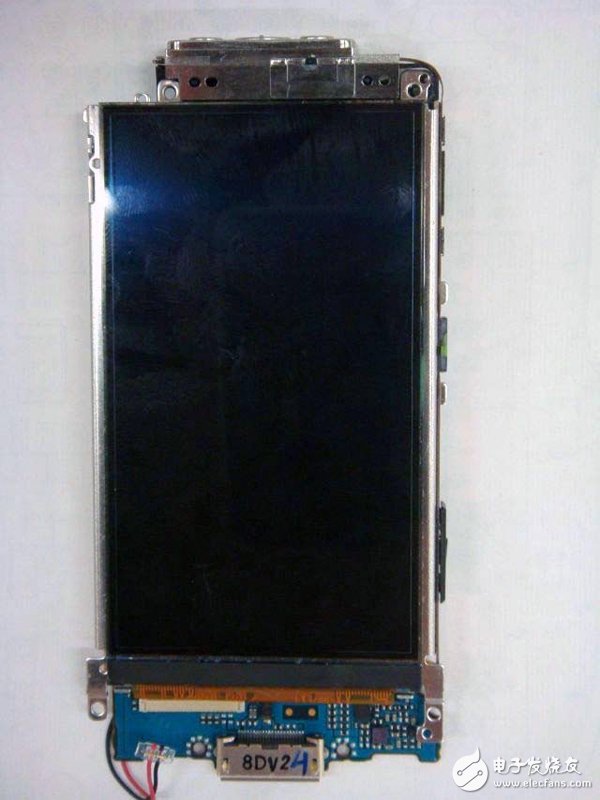

內部反面圖

目前已公開的文檔展示了NWZ-X1050/1060/1051/1061的內部視圖。可以看到SONY X系列采用的處理器為來自NEC的MP201，和SONY A800系列使用的處理器同宗。MP201基于ARM+DSP雙架構，支持QVGA 30fps H.264視頻解碼和QVGA 30fps MPEG4視頻編解碼。X系列使用的MP201版本可能做了些變動，以支持OLED顯示屏搭載。

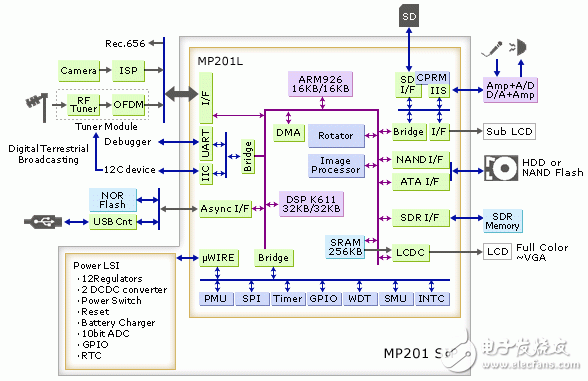

NEC MP201模塊圖

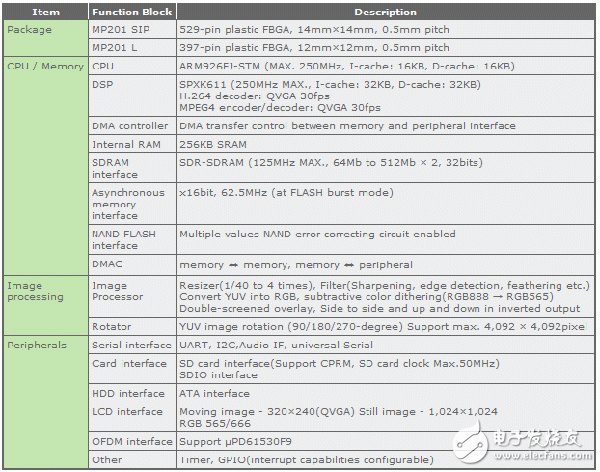

NEC MP201功能表

文檔中的照片顯示該機為SONY X系列32GB款，使用的是來自三星的閃存芯片。搭載的海力士緩存則為512Mb。

電路板正面視圖

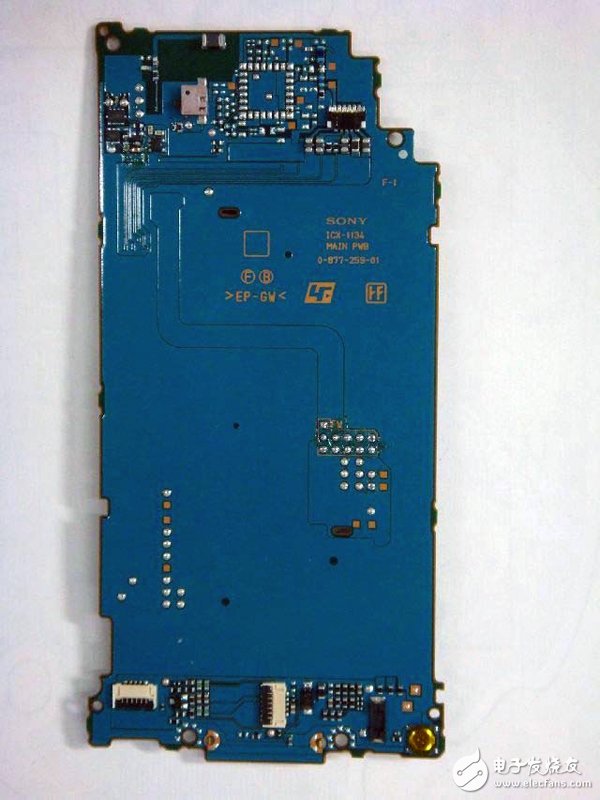

電路板反面視圖

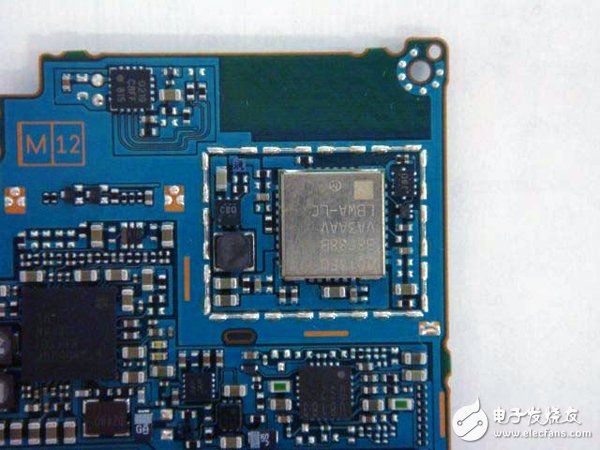

WiFi模塊

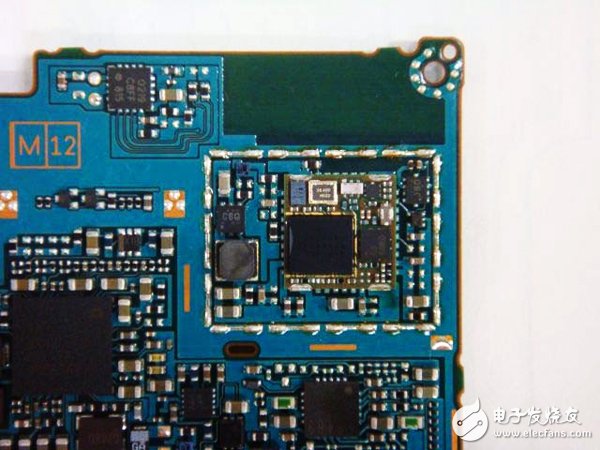

WiFi模塊

X系列Walkman配備有一塊3英寸26.2萬色432×240像素OLED觸控屏，裝備有WiFi模塊、網絡瀏覽器，可以觀看YouTube視頻、下載播客，具備音視頻播放、FM調頻收聽功能、降噪功能。支持Wi-Fi 無線網絡功能，使用NetFront瀏覽器瀏覽網頁，可觀看YouTube視頻，或在互聯網直接下載Podcast。“相關連接”功能，可讓用戶透過YouTube或Yahoo直接查詢瀏覽與該音樂相關的數據。索尼Walkman X系列配備有S-master數碼放大器及數字降噪技術。標配索尼MDR-NC020入耳耳塞。支持的音頻格式為MP3/WMA/AAC/L-PCM，視頻格式為AVC(H.264/AVC)/MPEG-4/WMV DRM。
