傳統的開關DC-DC變換器一般采用脈沖寬度調制 (Pulse Width Modulation，PWM)技術實現對開關DC-DC變換器的閉環控制。PWM作為一種線性定頻變脈寬調制技術，通過采用調整控制脈沖的占空比技術實現對開關變換器輸出電壓的控制。目前，PWM調制技術發展相對成熟，在電力電子工業界得到了廣泛應用。隨著對電源系統性能的要求不斷提高，以線性理論為基礎的PWM調制技術在魯棒性、瞬態響應等方面始終難以令人滿意。非線性控制方法的引入有效地改善了系統的動態特性，解決了上述線性控制技術中存在的問題，此控制技術已得到國內外研究人員的關注。

脈沖跨周期調制(Pulse Skipping Modulation，PSM)技術作為一種非線性控制技術，它自提出以來在工業界得到了廣泛應用。相比PWM技術，PSM技術具有電路設計簡單，瞬態響應速度快以及輕載時工作效率高等優點。文獻[11]提出了DPSM技術，這種技術結合了PSM技術和脈沖序列(Pulse Train，PT)技術。其工作原理是根據開關電源輸出電壓與基準電壓的關系來確定脈沖序列控制器對功率脈沖的選擇，最終保證輸出電壓達到穩定狀態。然而，文獻中提出的電壓型DPSM Buck變換器為單一電壓環控制，該技術在電路啟動時易產生電流過沖現象，必須加入軟啟動電路和過流保護電路對電路進行保護，因而增加了電路設計的復雜度。針對上述問題，本文提出了一種電流型DPSM技術，該技術成功地消除了電路啟動時的電流過沖現象，同時還保持了電壓型DPSM技術所有的優點。

電流型DPSM技術是一種具有獨特控制方式的簡單的開關DC-DC變換器控制方法，目前還未見相關的理論分析以及動力學建模的研究報道。本文主要以Buck變換器為例，首先闡述電流型DPSM技術的基本工作原理，推導輸出電壓變化量與負載電阻之間的關系；其次對工作于DCM的DPSM Buck變換器進行動力學建模與以負載電阻為變量的分岔分析；最后通過PSIM仿真結果分析和實驗電路制作驗證電流型DPSM技術理論分析的正確性。

1 Buck變換器的動力學分析

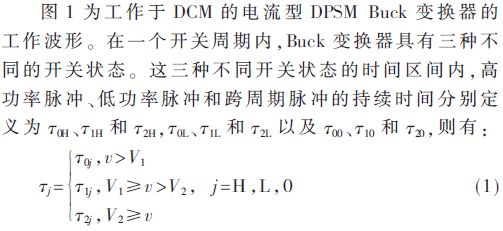

假設in和vn、in+1和vn+1分別是電感電流i(t)和輸出電容電壓即輸出電壓v(t)在時鐘nT、(n+1)T時刻的采樣值。根據一個開關周期內三種不同的電路拓撲結構，可得到不同狀態時的時域解。

開關狀態I：開關管S導通，續流二極管D關斷。電路狀態方程表示為Ldi/dt=-v+E、Cdv/dt=i-v/R，時域解為：

式(8)所描述的離散時間映射模型是二維離散動力學系統模型。由于電流型DPSM DCM Buck變換器在每個開關周期初始和結束時刻恒為零，因此式(8)所描述的模型可以降為一維離散時間映射模型，即有：

將電感電流IH、IL代入式(9)中，可得到：

2 脈沖組合分析

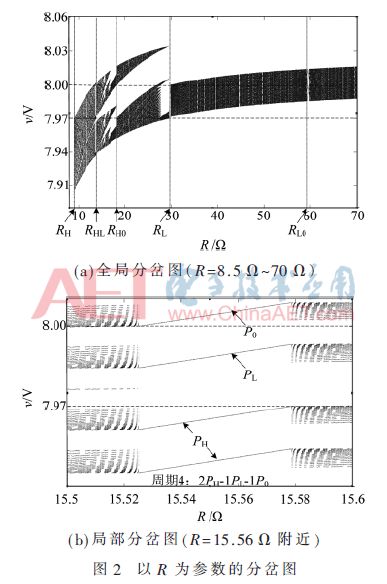

由式(10)可對電流型DPSM DCM Buck變換器輸出電壓的分岔行為進行分析。選擇負載電阻R為分岔參數，變化范圍為8.5 Ω~70 Ω，結果如圖2(a)所示。

當R=RH時，變換器的運行軌跡與邊界V2發生第一次邊界碰撞分岔，控制器發出的脈沖序列由單個PH脈沖組合變?yōu)镻H和PL脈沖組合；隨著負載電阻增大，當R=RHL時，變換器的多周期軌斷與邊界V2發生碰撞分岔，同時與邊界V1發生第一次碰撞分岔，變換器的運行軌跡出現了三種功率脈沖同時出現的現象，控制器發出的脈沖序列為PH、PL和P0脈沖組合；隨著負載電阻R進一步增大，當R=RL時，變換器的多周期軌道與邊界V1發生最后一次碰撞分岔，同時與邊界V2發生碰撞分岔，控制器發出的脈沖序列變成為PL和P0脈沖組合。為了清楚地觀察分岔現象和脈沖組合方式，圖2(b)給出了R=15.56 Ω附近的局部分岔圖。

圖2(a)中，分別以V1、V2為邊界，邊界V2以下的離散點代表功率脈沖PH作用下輸出電壓的運行軌跡，對于介于邊界V1、V2之間的離散點代表PL作用下輸出電壓的運行軌跡，邊界V1以上的離散點代表P0作用下輸出電壓的運行軌跡。當R 實驗驗證

為驗證電流型DPSM控制器的可行性，利用它控制的Buck變換器進行實驗驗證，對其進行試驗驗證。

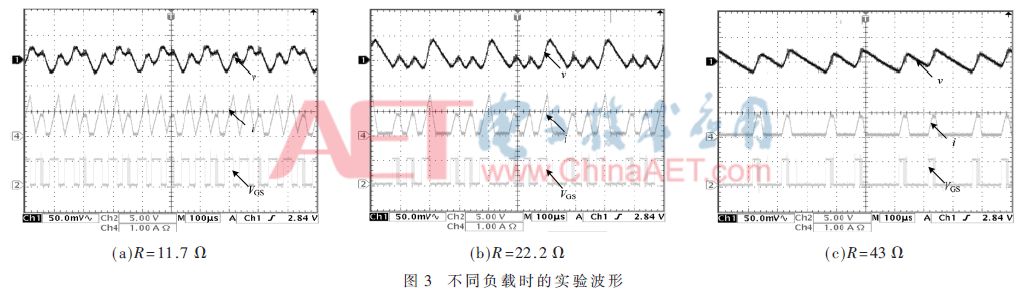

利用PSIM仿真軟件搭建電路模型，并且對電流型DPSM DCM Buck變換器進行實驗研究。圖3所示為電流型DPSM DCM Buck變換器在[10，70]區間內分別取R為11.7 Ω、22.2 Ω和43 Ω時v、i和VGS的時域波形。圖3(a)中R=11.7 Ω，控制器輸出的脈沖序列組合為2PH-1PL；圖3(b)中R=22.2 Ω，脈沖序列組合為1PH-2PL-1P0；圖3(c)中R=43 Ω，脈沖序列組合為2PL-1P0。

圖3中電感電流均處于DCM。圖3(a)的輸出電壓紋波約為70 mV; 圖3(b)的輸出電壓紋波約為60 mV；圖3(c)的輸出電壓紋波約為35 mV。實驗結果與用PSIM仿真軟件搭建的電路仿真結果基本一致。

本文提出了電流型DPSM控制技術，根據其工作原理，對其進行動力學建模，得出了輸出電壓變化量與負載電阻之間的關系。采用PSIM電路仿真和實驗電路觀察，證明了理論分析的準確性以及可行性。

電流型DPSM DCM Buck變換器的一個功率脈沖循環周期是由高、低功率脈沖及跨周期脈沖的數量及其組合方式?jīng)Q定的。分析得知，當RRL時，PH消失，控制器轉變?yōu)镻SM控制方式。電流型DPSM技術能夠隨著負載電阻的不同選擇不同的控制技術，使得變換器的響應速度更快，工作效率更高。
