1引言

電流型控制與傳統的電壓型控制相比有很多優點，即：響應速度更快、有效的過載和短路保護、可并聯性以及具有輸入電壓擾動前饋補償。但是,電流控制型開關變換器也有缺點：因需要雙環控制，這就增加了電路設計和分析的難度；因電流上升率不夠大，在無斜波補償且占空比大于50％時，控制環變得不穩定，抗干擾性能差；因控制信號來自輸出電流，功率級電路的諧振會給控制環帶來噪聲。因而人們不斷地尋求解決這些問題的辦法，并由此推動了電流型控制的發展。

很多電路拓?fù)溥m用于單相AC/DC變換器的功率因數校正（PFC），包括工作在連續電流模式（CCM）下的Buck、Boost、Flyback、Cuk、及Sepic變換器以及工作在不連續電流模式（DCM）下的Boost和Flyback變換器。在DCM中，峰值電感電流的包絡線自動跟隨整流進線電壓波形，因此不需控制輸入電流也能達到單位功率因數及低電流諧波。然而高的電流應力限制了這種工作模型只適合低功率應用。對于中高功率，用帶電流控制環的恒頻CCM輸入電流整形更為廣泛。為了減少控制環的復雜性，又出現了單周期控制及其無電流傳感器控制等。

2峰值電流型控制

2.1雙基準開關控制技術

雙基準開關控制技術也稱變頻峰值電流控制技術，其原理圖如圖1所示。工作原理為:輸出電壓與電壓基準比較后,作為電流基準再與電流采樣信號比較,然后控制開關管的通斷,達到提高功率因數的目的。

該技術的缺點是：開關頻率受負載影響較大，輸

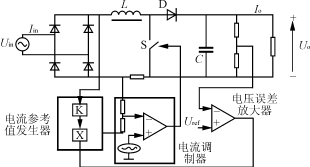

圖1雙基準開關控制的Boost電路原理圖

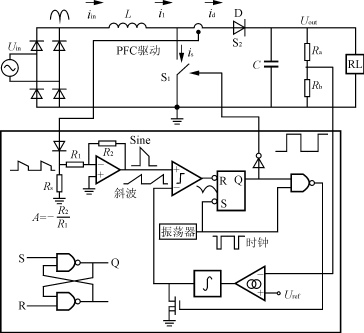

圖2定頻峰值電流控制的Boost電路原理圖

出濾波器優化設計困難。

2.2定頻峰值電流控制技術

定頻峰值電流控制原理圖如圖2所示。工作過程為：當電感電流達到電流基準以前，開關一直處于導通狀態。電流基準為全波整流電壓的取樣值與參考電壓的誤差經放大器放大后的輸出。一旦電感電流達到電流基準，比較器輸出關斷信號，使開關截止。以后定頻時鐘再次接通開關，重復上述過程。當交流電網電壓從零變至最小值時，占空比也由最大值（通常為0.95）變至最小值（峰值電壓附近），因此可能產生諧波振蕩現象。為克服這一缺點，在比較器的輸入端應加入斜波補償函數。定頻峰值電流模式（PCM）技術克服了變頻峰值電流控制技術的缺點，但在電網電壓零點附近輸入電流波形失真較大。

3平均電流型控制

平均電流控制原理圖如圖3所示。由整流橋輸出電壓Udc的檢測信號和電壓誤差放大器輸出信號的乘積產生基準電流信號，此基準電流信號與電感電流采樣信號經電流誤差放大器比較放大后輸出，然后與鋸齒波比較后，給開關管輸出PWM信號。

峰值和平均電流型控制[1]是單相PFC中應用最頻繁的兩種電流控制方法。這兩種方法的實現都需要一個乘法器為電流控制環產生半波正弦參考信號[3]。兩個相乘的信號是整流半波線電壓和串級輸出電壓補償器的輸出。兩種方法中，因?yàn)槠骄娏骺刂埔云洳恍栊辈ㄑa(bǔ)償就有較好的噪聲免疫力，較低的電流THD以及穩定工作而更具吸引力。但當這兩種方法需要控制開關電流而不是電感電流的Buck型拓?fù)渲芯陀泻芏嗳毕萘恕?/P>

4非線性載波控制

非線性載波控制(NLC)不需取樣線電壓而用內部電路作乘法器，即負載發生器為電流控制環產生時變參考信號。非線性載波控制通過控制二極管電流iD或者電感電流iL或開關電流is以產生電流的積分電壓信號與周期載波比較。這種控制方法要求工作于連續電流模式，可用于所有工作在CCM下的二階變換器如Flyback、Cuk、Sepic等。其調制方法通常用脈沖后沿調制或脈沖前沿調制。

4.1脈沖后沿調制

脈沖后沿調制原理圖如圖4所示。傳統的脈沖后沿調制方法中，開關通過時鐘信號在固定的時刻瞬間導通，導通時間可控。因?yàn)槎O管電流的平均值直到一個開關周期結束后才能求得，所以不能用來控制開關的關斷。

4.2脈沖前沿調制

脈沖前沿調制原理圖如圖5所示。針對后沿調制

圖4脈沖后沿調制NLC的Boost電路原理圖

圖3平均電流型控制的Boost電路原理圖

單相PFC變換器中電流型控制的發展

圖5脈沖前沿調制NLC的Boost電路原理圖

圖6輸入電流整形技術的Boost電路原理

圖7電荷控制框圖圖8電荷控制的Buck電路原理圖

圖9準電荷控制框圖圖10準電荷控制的Flyback

電路原理圖

的不足，文獻[4]中提出了一種可行的解決方法即脈沖前沿調制。其通過保持平均值并用它來決定下一周期的導通時間。然而這將引進一個開關周期的延遲給控制環并增加了控制電路的復雜性。 5輸入電流整形技術

輸入電流整形原理圖如圖6所示。輸入電流整形是以前沿調制為基礎，通過取樣輸出電壓和二極管電流而實現PFC。與前幾種方法的主要區別是：這種方法不需要產生載波。傳統的平均電流控制中，電流環產生整流正弦波形作為控制信號，此控制信號與周期斜波信號相比較以產生期望的占空比。然而，輸入電流整形技術是先假定變換器為電阻性負載，因此輸入線電流跟隨輸入電壓波形。知道電流信號為整流正弦波形，則增益為電流A倍的電壓信號與斜波(反饋信號與參考信號差值的積分)相比較。因此，這種控制方法類似于傳統平均電流控制的逆過程。

6電荷控制

電荷控制框圖如圖7所示。在第一開關周期的開始處,用定頻時鐘開通功率級的有源開關,對開關電流取樣和積分,當積分電容上的電壓達到控制電壓時,關閉功率開關,同時開通另一輔助開關,使積分電容迅速放電,這一狀態一直維持到出現下一個時鐘脈沖為止。由于控制信號實際上為開關電流在下一個周期內的總電荷,因此稱為電荷控制。圖8為電荷控制的Buck電路原理圖。

7準電荷控制

準電荷控制與電荷控制不同的是利用了附加電阻RT與積分電容CT并聯如圖9所示。由于RT的存在，準電荷控制中的開關電流的紋波成分會影響電容端的電壓，但提高了控制精確度。圖10為準電荷控制的Flyback電路原理圖。

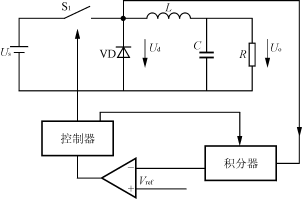

圖11單周期控制的Buck電路原理圖

圖12無傳感器的電流控制的Boost電路原理圖

8單周期控制單周期控制原理圖如圖11所示。單周期控制是一種大信號非線性控制技術。通過控制開關的占空比以使在每周中開關變換器的開關變量的平均值在靜態或瞬態時等于參考信號或與控制參考成比例。電路基本原理是：在忽略電感內阻的情況下，系統穩定是使輸出電壓滿足u0=uddt，電路采用積分器完成，積分器輸出電壓與參考電壓uref比較，控制開關S1使uref=uddt在每個開關周期內成立，輸出與輸入電壓的變化無關。單周期控制是一種實用的非線性控制，它可以抑制輸入電壓的擾動，使系統具有良好的跟隨特性和較強的抗擾動性。但它不能應用于Boost類變換器中。

9無傳感器的電流控制無需傳感器的電流型控制（SCM）是一種觀測方法。這種方法不需取樣電流而是通過對電感電壓積分直接重構電感電流，其原理圖如圖12所示。Us代表有源開關導通時的正向壓降。考慮到實際變換器中電容電壓UC不是真正作為靜態變量，它應與特定的參考值匹配。在直流情況下，參考值Uref可用于代替UC。因此考慮電感電壓UL時，電感電壓積分（Uin－S1Us－S2Uref）dt表示流量誤差必須為零。基于電流控制的恰當?shù)目刂坡墒窃陂_(kāi)關周期開始時設置鎖存器使開關導通，然后積分開始計算。當其值增加到一個值（由外部穩定斜波Uref給出或?yàn)榱汶娖剑i存器重置，開關關斷。SCM比傳統的峰值和平均電流型控制技術在噪聲敏感和動態范圍上有顯著的優勢。這種方法支持線性調整和負載寬范圍調整并減少了控制的復雜性。其主要優點是：

1）電感電壓屬于大信號波形，橫越變換器的輸入輸出電壓的全范圍。與1％的單位電阻傳感器相比，信號大概高達40dB。

2）因?yàn)槿邮腔陔妷憾皇请娏鳎孕盘?hào)的幅值與直流電流的幅值和負載無關。 3）積分過程本身抗噪聲能力強。因此SCM方法固有抗噪聲能力而無時間延遲。

SCM的缺點是電流信號實際上不是交流信號。這一缺點影響了對過流情況反映的能力以及電流分流能力。

10結語

各種控制方法都有其優缺點，針對不同的拓?fù)湟约安煌脑O(shè)計要求而選用最佳的控制方法。尋求更加簡化的控制策略、降低PFC成本、減少THD和EMI、降低開關應力、提高整機效率是今后PFC控制策略的發展趨勢。
