圖片詳解FMCW雷達的組成與原理
工科男最終都是要將技術轉換為產品。這個概念要在大學的課堂上灌輸給學生們，不然他們老覺得背書很有用，搞的自己跟文科生似的。我們學院培養的學生大部分是文科生的學法，背題目，背答案。稍微改個參數就不會做題目了！
不聊這個話題了，回歸主題！詳解FMCW雷達的組成與原理.

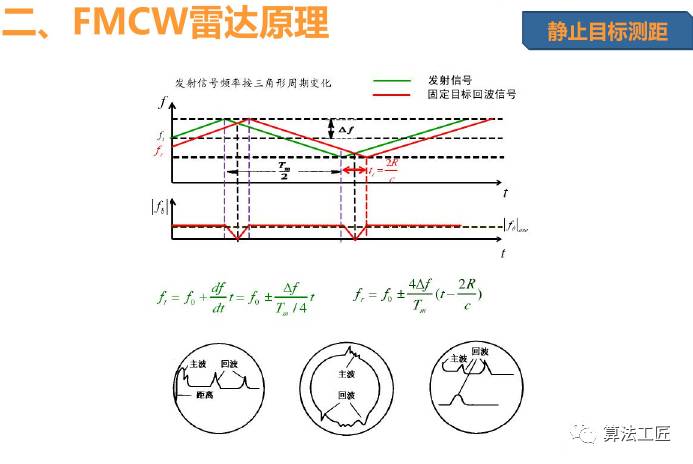

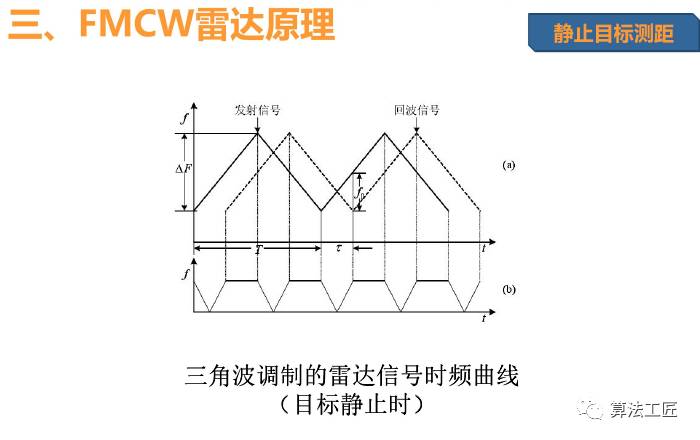

FMCW，即調頻連續波。FMCW技術和脈沖雷達技術是兩種在高精度雷達測距中使用的技術。其基本原理為發射波為高頻連續波，其頻率隨時間按照三角波規律變化。
FMCW（Frequency Modulated Continuous Wave），達接收的回波的頻率與發射的頻率變化規律相同，都是三角波規律，只是有一個時間差，利用這個微小的時間差可計算出目標距離。
FMCW技術和脈沖雷達技術是兩種在高精度雷達測距中使用的技術。其基本原理為，發射波為高頻連續波，其頻率隨時間按照三角波規律變化。雷達接收的回波的頻率與發射的頻率變化規律相同，都是三角波規律，只是有一個時間差，利用這個微小的時間差可計算出目標距離。
由于它具有無距離盲區、高分辨率和低發射功率等優點，近年來受到了人們的廣泛關注。

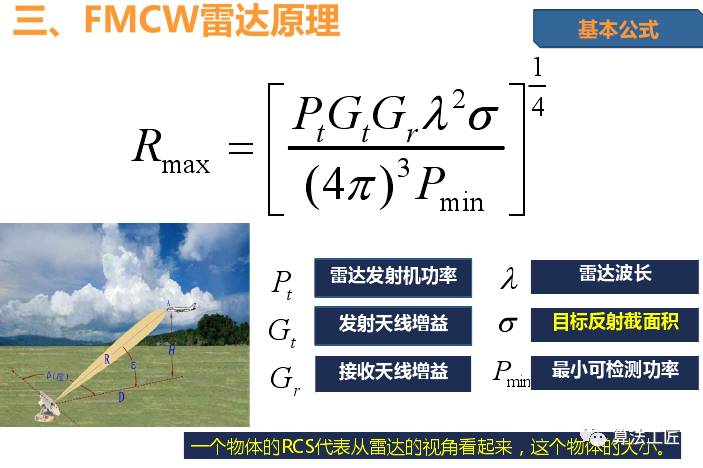

經典公式！
不用我多廢話，

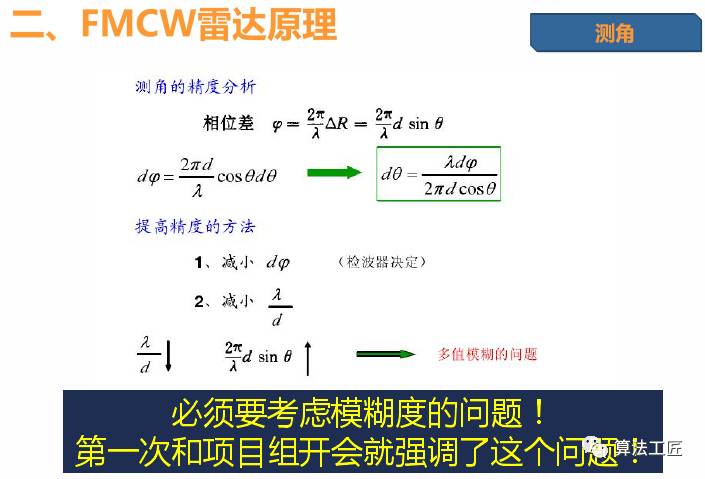

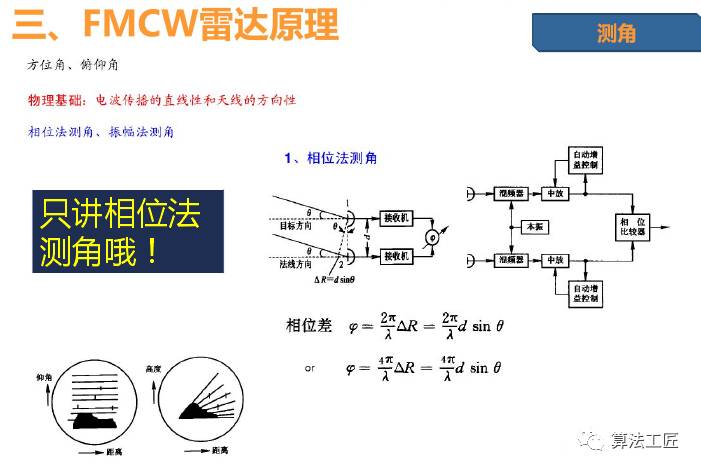

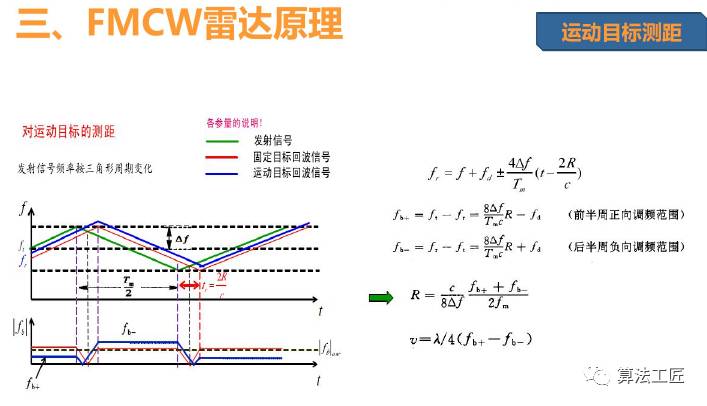

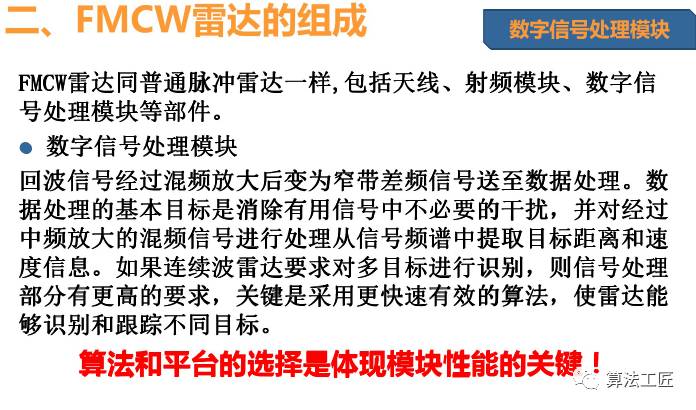

知識都在圖里面了！
